現在DIY教你怎麼藏入車內燈內

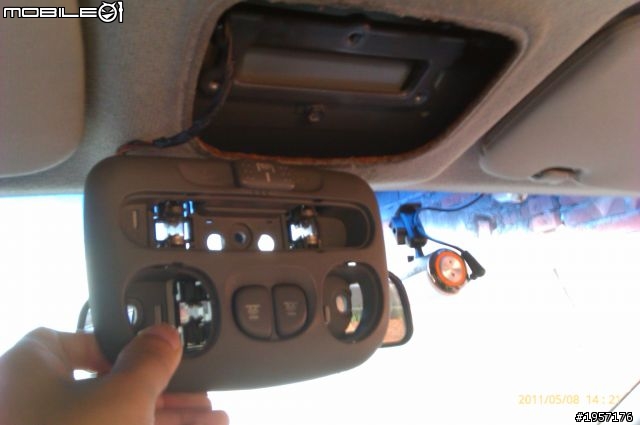

車內燈拆解後 中間2個按鈕各是左右燈開關 為了視線方便 所以裝入左邊

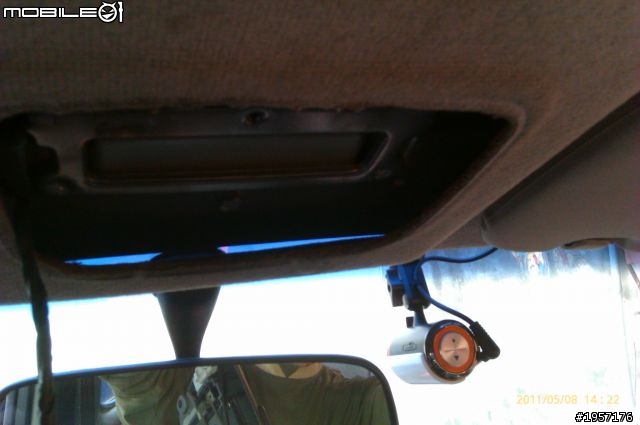

車燈內藏空間還蠻大的

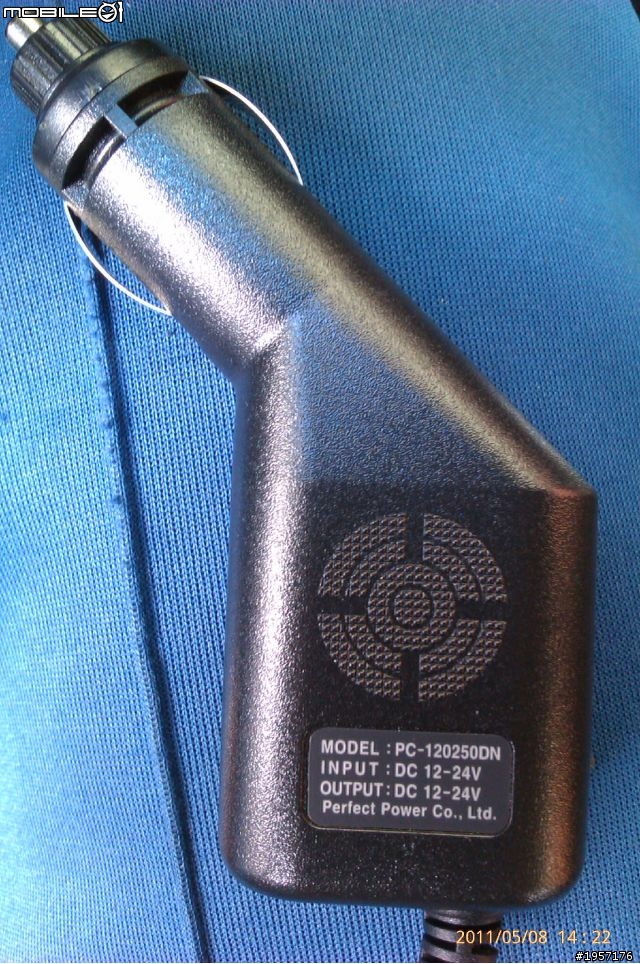

這是原廠車充 看規格顯示 INPUT12-24V OUPUT12-24V
皆同樣的電流

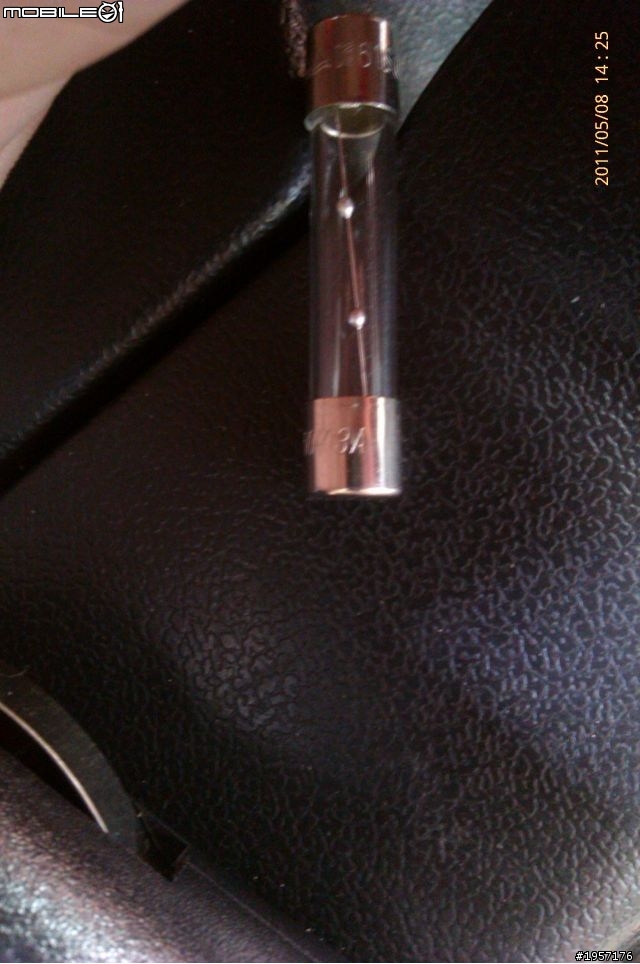

拆解後內的保險絲為250V3A

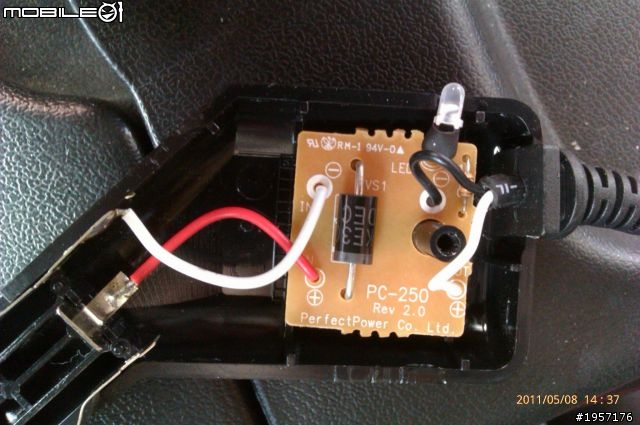

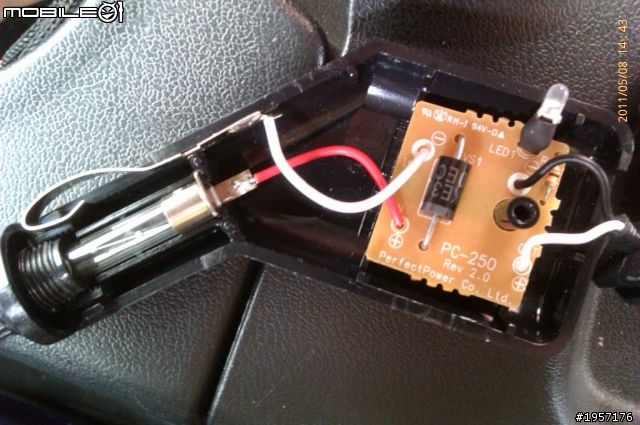

充電器拆解 還有一塊電路板(圖五)
這是裝上3A保險絲的圖樣

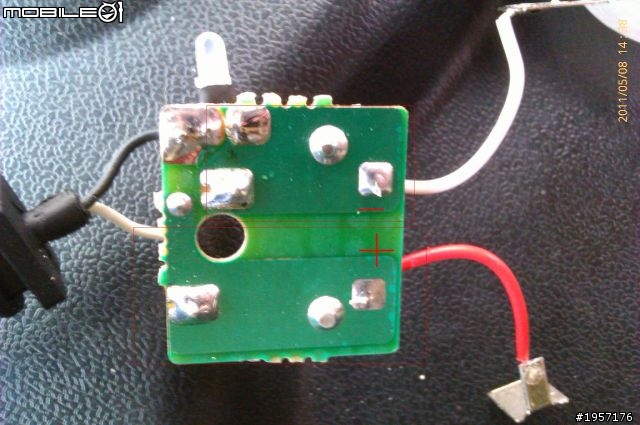

看了一下電路板背面 上面有標示+-極
其實這塊電路板是給車充LED燈的電阻 了解電路的人不用我多說了

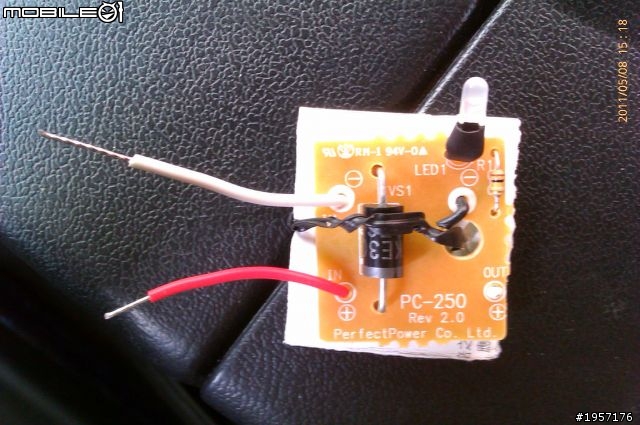

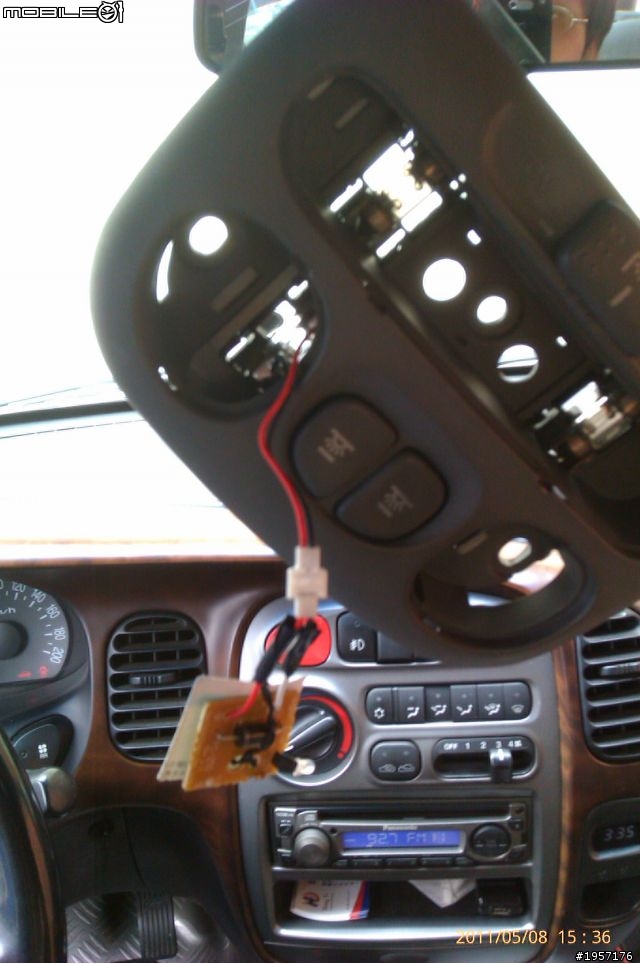

先來拆解下來 當作通LED顯示燈用 背面加上一塊紙片 防止接觸其他金屬短路

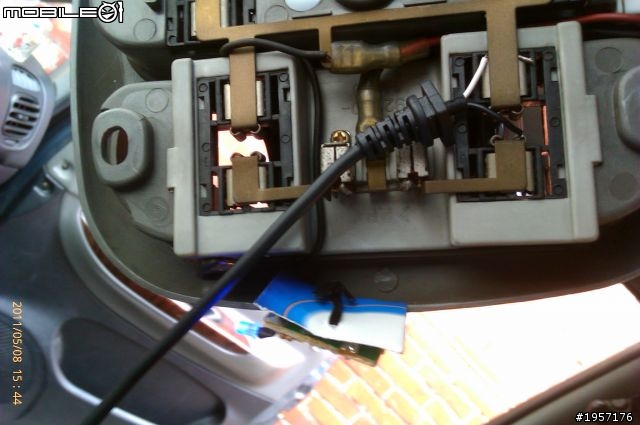

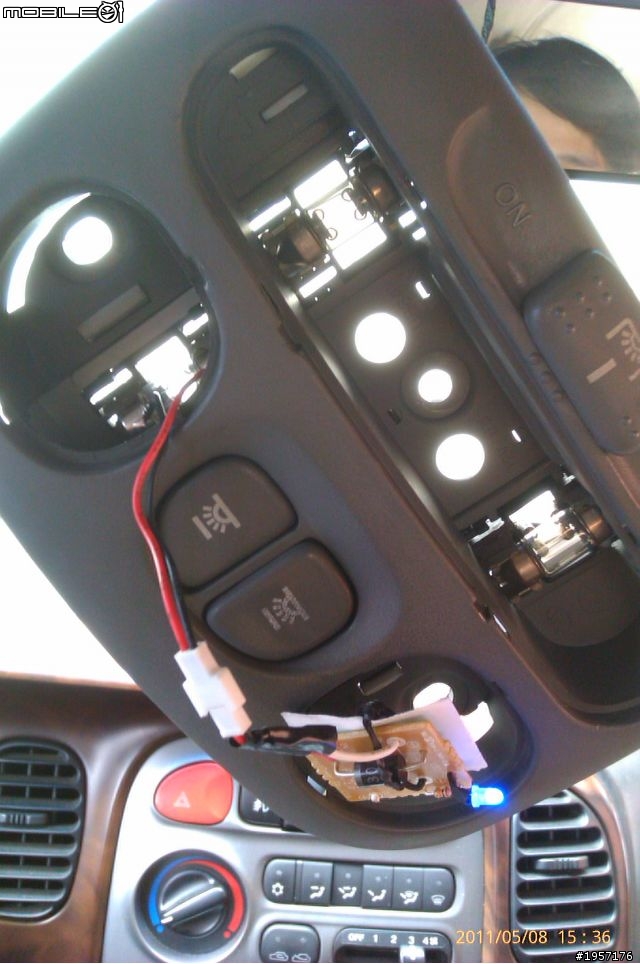

利用管狀燈管連結電路 並接上電阻板+-極
(+-請接好 如果不知道正負極 可以拿有+-標示燈具試試)
裝好後 打開通電測試
充電器剪下來的長線 其中白色為+ 黑色為-
(不知道的人參考圖五 並與上圖對照 外紅接裡面的白線 外黑接裡面的黑線)
打開並通電測試是否正常

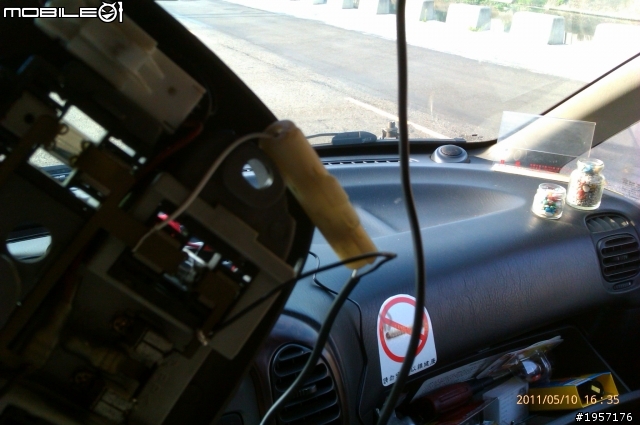

插上主機上測試是否可以正常供電

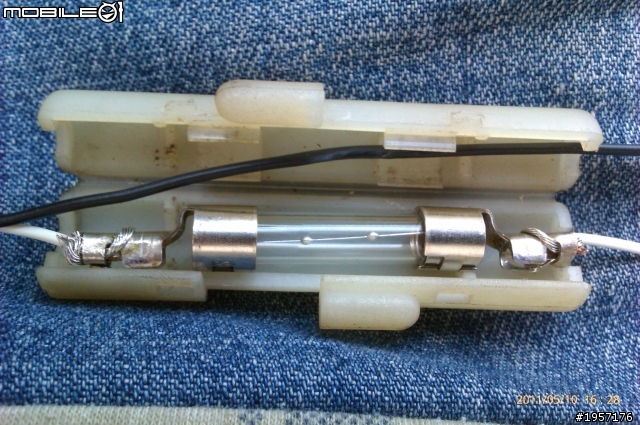

加上3A保險絲盒
避免長時錄影時 車子發電衝壞主機
安裝前測試供電狀況 結果正常

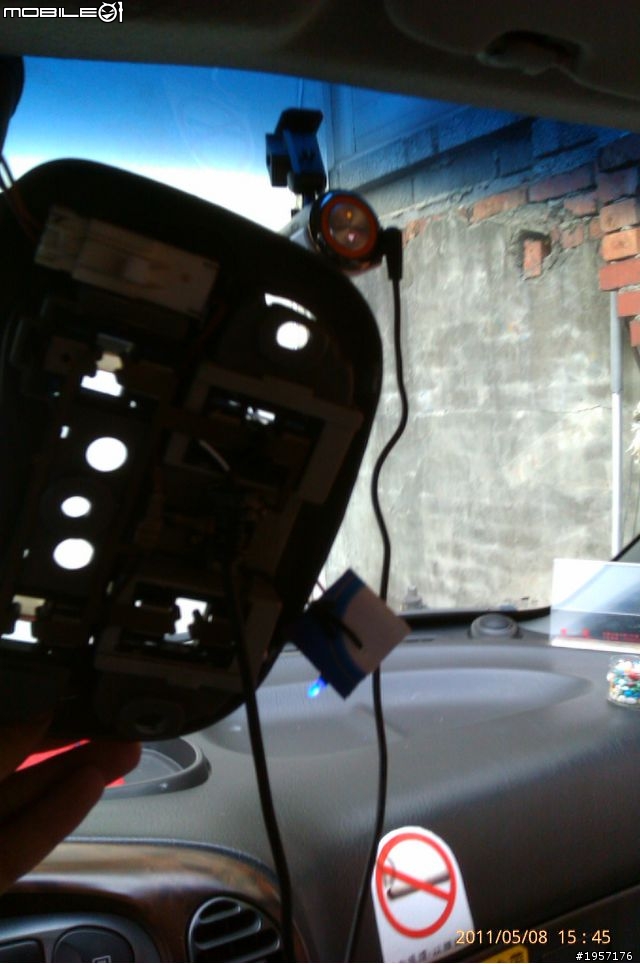

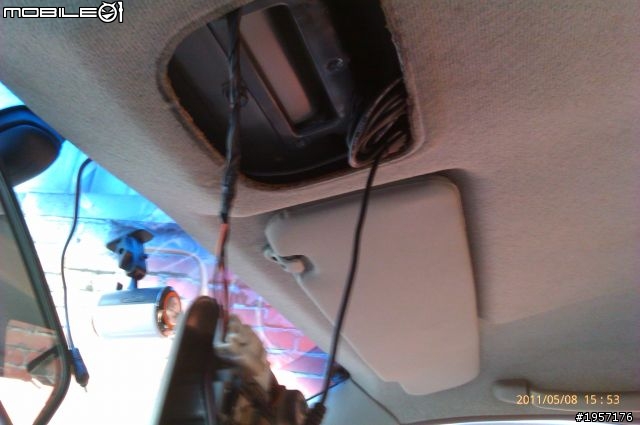

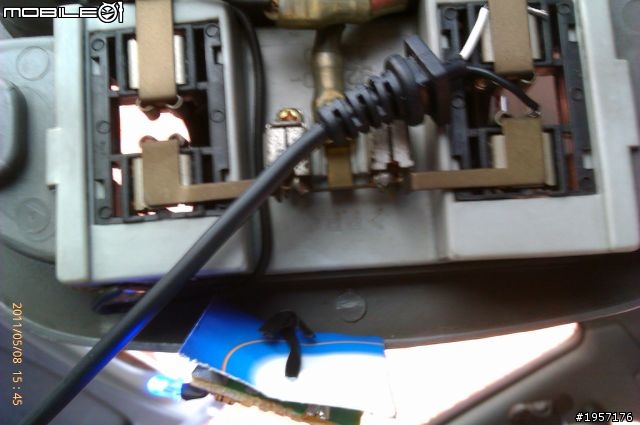

開始內藏線路 直接把4M線材捆好塞進裡面
車頂燈罩上鎖完成內裝
測試車內按鈕 讓LED燈作用 會亮表示正常了

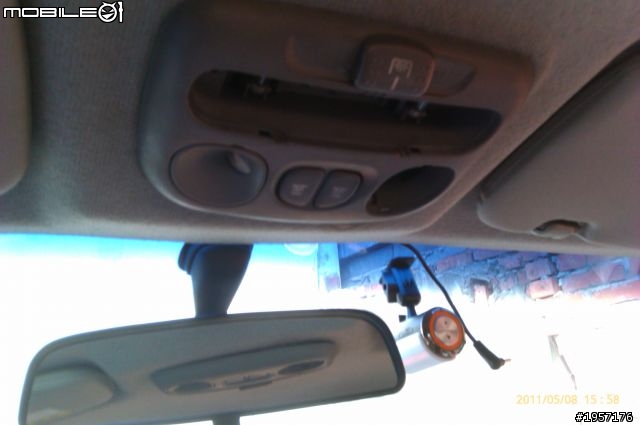

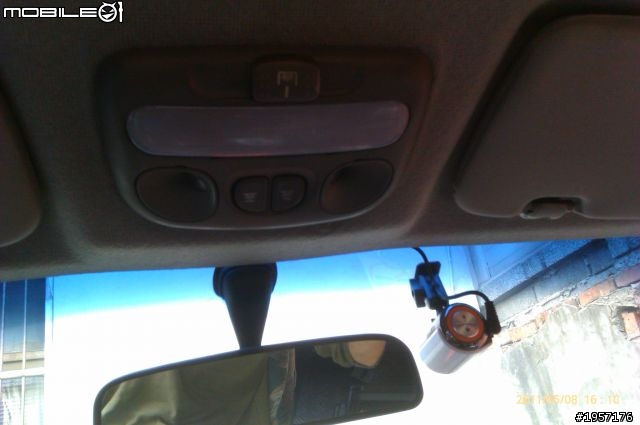

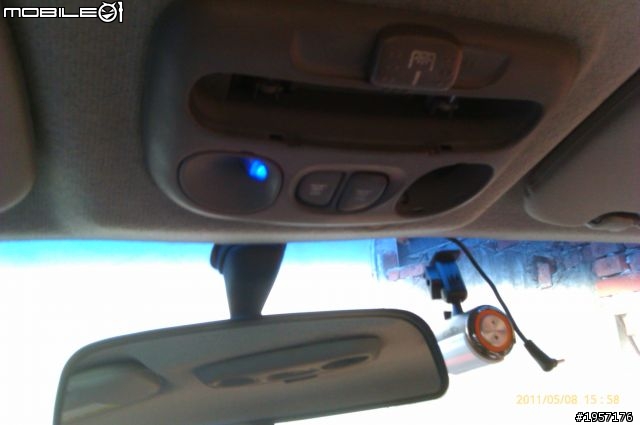

整個燈罩回復狀態
呼~~~~~結於結束了
整個安裝花了近三小時
不過這是本人第一次安裝 外加正在想怎麼安裝比較好 最後想出這樣的方法
最後的一次完整測試
燈號顯示：
●
▽開機中(30s-45s)
●
▼關機前錄影
●
▼錄影中
●
▼拍照中
●
▼重要錄影
●
▼撞擊錄影
