小米行動電源 13600mAh 特別版

G+沒法縮圖,正常版
http://rith22411.blogspot.tw/2014/04/13600mah.html

小米電源 13600mAh 特別版問世

把小米行動電源LG電池芯換成松下NCR18650B這個念頭醞釀以久,

除了可以提升容量外,另一個好處是日系電池芯的耐用度勝過韓系電池芯。

所需要的材料昨天終於到齊,今天也剛好有空可以來魔改。

http://2.bp.blogspot.com/-HPiiin2AxSo/U0fFe-cw0pI/AAAAAAAADM8/ZsSSvZS298w/w1153-h865-no/11+-+1

以上就是準備要塞進小米的松下鋰電池

型號為:NCR18650B 3350mAh(3400)

這四節電池芯有特別挑過,都有3300mAh 以上

http://4.bp.blogspot.com/-K-H-VqL-SyY/U0fFe4x95OI/AAAAAAAADNE/RcMTlicz7Lc/w649-h865-no/11+-+2

▲拆開準備把LG電池組解焊下來

http://2.bp.blogspot.com/-tgr33s6BGv0/U0fFe_NzPzI/AAAAAAAADNc/lklG8md6JRk/w1153-h865-no/11+-+5


▲再焊上NCR18650B電池組,順便在NTC上塗點導熱膏。




改裝總成本:
日本電芯X4 380 元
鎳片 50 元(剩一堆)
------------------------------------------
總計 430 元

可以再買顆小米還有找
------------------------------------------------------------------------------------------------------------------

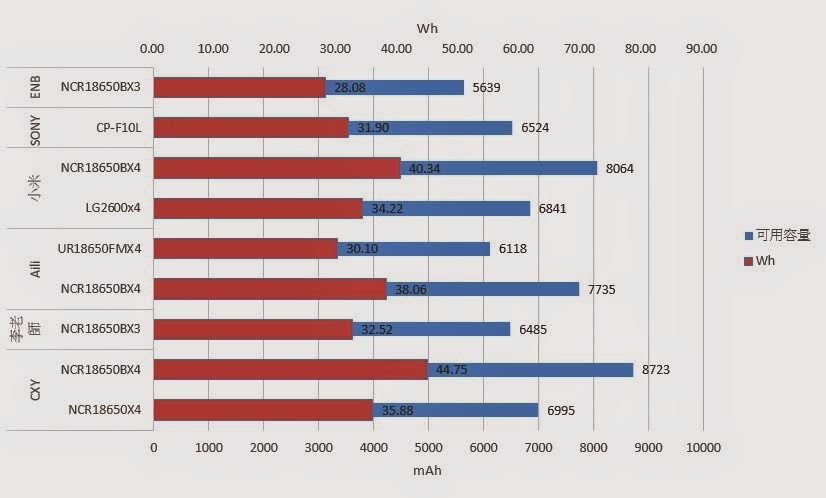

經過24小時的充放電跟數據整理後結果出來了


boost 後可用容量從6841mAh升到 8064mAh (提升17.8%)




▼換電池後重量微增4.5g


▼容重比上升到30.8mAh/克

▼效率維持90%左右




▼換下的LG電池組,拿來裝手電筒好了
http://1.bp.blogspot.com/-sou4P1DkROQ/U0fH_pYQckI/AAAAAAAADN4/FGA5oIUJGqY/w649-h865-no/11+-+1




總結:

容量增加低於預估的25%

原因是因為小米的截止電壓是3.25V

就算加上bq24195的內阻補償也只能放到3.1V(如果真的和datasheet上寫的一樣)

單顆電芯約可釋出3100mAh的電能



而要改截止電壓除非能改寫MCU程序要不然幾乎辦不到

然後現在燈號顯示也不太準,最後一個燈可以用很久(NCR18650B的放電平台較低)
2014-04-12 22:22 #1
真想購買呢,五百元買一顆也值得,昨天看有位3c達人也頗為讚賞小米行動電源
山寨貨還有特別版?世界真的無奇不有!

Tonyli181 wrote:
山寨貨還有特別版?世...(恕刪)



那有什麼山寨不山寨,大家還不都是去買來家的晶片和電池組起來的~~~~~你自我的fu很好哦= =
我個人是認為,改了就没那價值了

而且換了電芯也不一定比較好,

電路批配問題。。。。。

如果是要拆電芯來用那還有點價值.

外面1個 18650的2200HM就要80了

4*80=320 拆下來用 A合
rith22411 wrote:
G+沒法縮圖,正常版...(恕刪)

rith22411 wrote:
G+沒法縮圖,正常版...(恕刪)


不太懂...
我查拍賣網站NCR18650B 3350mAh(3400)
最便宜的一顆要185元,你們的電池是去哪買的?怎價差那麼多..
185x4=740
http://rith22411.blogspot.tw/2014/04/ncr18650b.html
懂了..謝謝,
我之前就覺得奇怪,電子材料行電路板賣那麼貴,怎會有人想買回去再+4顆電池,
原來如此
看來大大也是電子同業 ,做的也是行動電源 ,做的分析資料也很清楚
