[數據更新]小米雙向QC快充行動電源10000mAh高配版簡介及測試

產品特點：
1.具備雙向QC2.0快充輸入及輸出，同時支援快充充電器以及快充裝置
2.雙TI晶片分別負責充電及放電，高達90%以上轉換效率
3.力神高標稱電壓(3.85V)鋰聚合電池，比起一般標準電壓鋰電池有更高電能量
4.深灰色薄型化金屬外殼，上下邊緣處進行不刮手平滑斜角處理
5.USB Type C充電輸入插座，隨附Micro USB轉Type C轉接頭

產品規格：
1.產品型號：PLM01ZM
2.輸入插座：Type C
3.輸出插座：USB-A
4.電池能量：3.85V 10180mAh 39.19Wh
5.輸入規格：5V/2A、9V/2A、12V/1.5A
6.輸出規格：5V/2A、9V/2A、12V/1.5A
7.額定電容量：7100mAh@5V/1A

本體外盒維持一貫小米純白色設計，下方有mi字樣商標


外盒背面上面有產品條碼及防偽驗證標籤，下方印上詳細產品規格及製造商相關資訊，代工廠商同樣是小米生態鏈中的江蘇紫米電子


包裝內容一覽，有說明書、行動電源本體、Micro USB充電傳輸扁狀短線及Micro USB轉Type C轉接頭


行動電源本體採深灰色噴砂處理金屬外殼，正面下方印上mi字樣商標，背面下方印上官方網址


本體底部灰色裝飾蓋上同樣印有產品規格及製造商資訊，左邊10000mAh字樣下方標註雙向快充，表示同時支援QC2.0快充輸入及輸出，另外mAh字樣上方3.85V表示使用高標稱電壓鋰電池


出貨時本體頂部有貼上白色防塵貼紙


將其撕開可以看到電源開關、電量指示燈、Type C輸入插座及USB-A輸出插座，這裡的Type C只允許充電輸入，無法輸出


當插上裝置或是按下電源開關，行動電源便會啟動輸出，白色電量指示燈一開始會先全亮，然後依照電池電量顯示對應的指示燈顆數，當沒插上負載或是負載電流過低，約30秒後行動電源就會自動關閉輸出


金屬外殼上下邊緣處有斜角處理，使其平滑不刮手


隨附充電傳輸線與Micro USB轉Type C轉接頭搭配使用，可以對行動電源進行充電，不用再額外攜帶Type C線，轉接頭與插頭間可以設計一條短繩，避免不使用時不慎遺失轉接頭


本體長度為12.8公分


本體寬度為7.5公分


本體厚度為1.26公分


本體重量為227克


與同為10000mAh鋰聚合電池的紫米HB810(右)長度比較，小米長度較短


與同為10000mAh鋰聚合電池的紫米HB810(下)寬度比較，小米寬度較寬一點，厚度相近


內部結構圖，抽屜狀塑膠機構透過鎖螺絲的底板固定在金屬外殼內，只要掀開用雙面膠固定的灰色裝飾蓋，將底板左右兩支螺絲鬆開，就可以從頂部抽出整個塑膠機構


抽屜型塑膠機構上方用螺絲及卡榫固定電路板，下方兩片鋰聚合電池用耐熱膠帶包覆邊緣處，然後用雙面膠固定，電池表面有黑色海綿條，用來填補電池與外殼間的空隙

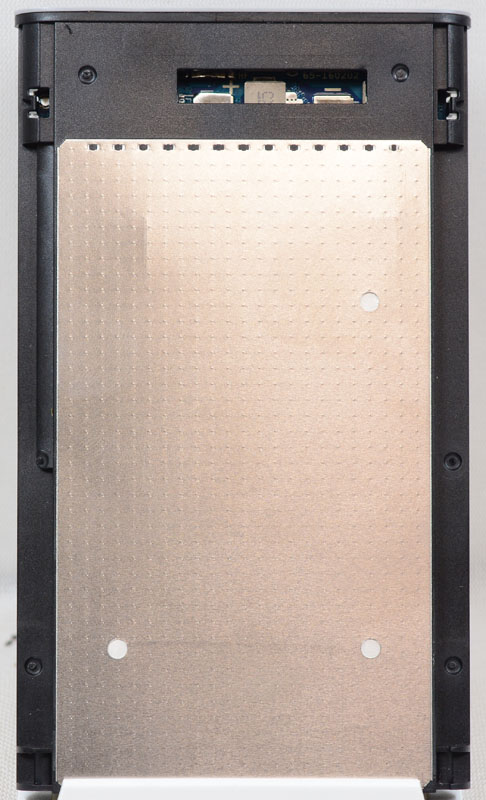

塑膠機構背面電池位置有一片薄鋁板，電池透過雙面膠黏貼於上


兩片電池的側面處有一感溫頭(紅框黑豆狀元件)，用來偵測電池溫度


兩片電池使用點焊方式連接主電路板，淺藍色框為ABOV 97F1204UB微控制器，負責行動電源所有功能控制及保護；紫色框為TI BQ25895M鋰電池快速充電IC，最大電池端充電電流為5A，MaxCharge技術支援高電壓輸入，實現9V/12V快充輸入功能；綠色框為電池保險絲，是所有保護系統失效後的最後一道防線；紅色框為TI TPS61088A同步升壓整合IC，實現9V/12V快充輸出功能


行動電源5V/9V/12V空載輸出電壓


行動電源輸出對Apple Lightning小頭裝置充電電流，可達原廠充電器水準


行動電源輸出對Apple 30pin大頭裝置充電電流，可達原廠充電器水準


行動電源輸出對Android裝置充電電流，可達原廠充電器水準


行動電源可以邊充邊用，因為採用獨立的IC，輸入與輸出電壓彼此不互相干擾，充電輸入5V，輸出可為5V/9V/12V不受影響


當輸入5V電壓比較低時，行動電源充電電流也會降低，表示說須注意充電器輸出以及充電傳輸線壓降對充電速度所造成的影響


即使輸入為9V/12V快充模式下，輸出亦可為5V，同樣不受影響


只要輸入功率大於輸出功率，仍可對電池進行充電


5V/9V/12V輸出各段電流可用mAh及可用Wh數據表，最好的是5V/1A，有96%可用Wh，其他輸出均維持在最高95%、最低88%的可用Wh區間；額定電容量部分，5V/1A測試值7400mAh也遠遠滿足其標示的7100mAh


5V輸出下0.5A至2A的放電電壓與放電時間圖表


9V輸出下0.5A至2A的放電電壓與放電時間圖表


12V輸出下0.5A至1.5A的放電電壓與放電時間圖表

可以看到9V與12V在1A以上電流輸出，接近放電終止前其輸出電壓會有上升的情形

5V輸出負載測試圖及電壓紀錄表，當輸出電流超過2.4A時，行動電源就會關閉輸出


9V輸出負載測試圖及電壓紀錄表，當輸出電流超過2.4A時，行動電源就會關閉輸出


12V輸出負載測試圖及電壓紀錄表，當輸出電流超過1.9A時，開始產生明顯壓降，要等到電流超過2.3A時，行動電源才會關閉輸出


於9V/2A、18W連續放電時，內部升壓IC TPS61008A最高溫度


使用帶線損補償的5V 2A輸出充電器，最大電流維持在2A附近，且充電時的電流會一直上下變動，如下圖綠色曲線，連帶也影響充電器輸入的電壓(紅色曲線)，這種充電特性是小米行動電源推出以來一直存在的，完全充滿時間接近6個小時


以12V進行充電時，最高充電電流會接近1.7A，從綠色曲線可以看到充電電流也是一直呈現上下變動的狀況
若是使用12V充電，完全充滿的時間約在3.5小時左右


使用12V輸入充電時，負責充電的BQ25895M溫度最高可以達到120度左右的溫度


優點：
1.雙向快充設計，可用QC 2.0充電器以9V/12V進行充電，也可以輸出QC2.0 9V/12V，最高輸出功率18W
2.高標稱電壓鋰聚合電池，10000mAh大電量下同時外型維持輕薄
3.輸出整體可用Wh最高達96%，且整體平均維持在88%以上，轉換效率優異
4.隨貨附上Micro USB轉Type C接頭
缺點：
1.Type C僅做為充電輸入介面，無輸出能力
2.9V/12V大電流輸出下有較明顯壓降
3.12V電流超出一定值後呈現大幅壓降，須待電流再提高至一定值後才會關閉輸出

報告完畢，謝謝收看
