關於1/4R刀製圓棒的問題

看了這影片。
https://www.youtube.com/watch?v=z3MNbm3NCHE#t=1m33s

就想試著用1/4R刀來製作圓棒。
我想起了之前跟某網站買了支帶有培林的1/4R刀。
這支啦！
關於1/4R刀製圓棒的問題

網站上關於這支刀的說明如下：
分類:培林內半圓刀(Ovolo Bearing Guided)可在木板打出外半圓裝飾線
刀柄直徑 C6.35mm (1/4")
刀刃直徑A25.4 刀刃長度B11.1 刀柄長度D31.8

我的想法是「因為這支1/4R刀的直徑是25.4mm，如果我裁了支邊長都是25.4mm的方形木棒，用影片中的方法以這支帶有培林的1/4R刀來修四個邊，這樣理論上市可以修出圓棒。」
綠色部份是用R刀修掉的部份。
關於1/4R刀製圓棒的問題

不過修完後，怎麼差這麼多？（其實木棒的邊長不到25.4mm，稍微少一點，因為那天懶得再動圓鋸機，就先用現有的木棒來試）
關於1/4R刀製圓棒的問題

於是我把R刀圓弧的部份畫在紙上。
關於1/4R刀製圓棒的問題

接著用尺來量，嗯？？？怎麼半徑只有7mm多一點點？變換成直徑也只有14mm多一點而已！
關於1/4R刀製圓棒的問題

請問問題出在哪裡？
我的想法錯誤嗎？
還是網頁上的資訊「刀刃直徑A25.4」有誤？抑或某網站寄錯刀給我？

2012-08-17 0:06 #1

文章關鍵字

1/4R 圓棒問題 1/4

supautw

0分

樓主

supautw

個人積分：0分

文章編號：37829500

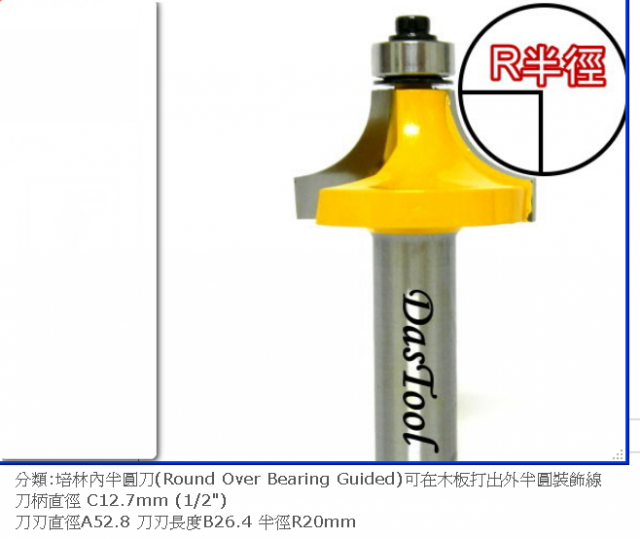

再補一個圖，該網站上另一個R刀。

資訊：「刀刃直徑A52.8 刀刃長度B26.4 半徑R20mm」

為什麼半徑20mm，但是直徑是52.8mm？

A-Qiang

196分

3樓

A-Qiang

個人積分：196分

文章編號：37832766

謝謝樓主分享實驗結果
我在影音網站上也看到一些自製園棒的方法
樓主提的方法我也看過..

不過關於尺寸的部分
目前手上找不到範例,
不過"半徑的部分" , 是不是指夾柄中心點, 到刀刃最邊緣的尺寸呢?

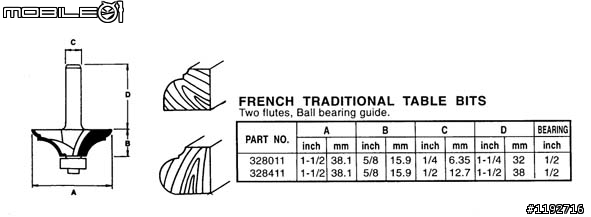

就例如以下圖面上的 "A" = 直徑.

我心中有海綿寶寶

42分

4樓

我心中有海綿寶寶

個人積分：42分

文章編號：37835300

supautw wrote:
看了這影片。http...(恕刪)

我想....您買錯刀頭了。

應該買正半丸刀(正半圓刀)，
只是我稍提醒您，使用時，要注意「彈飛」

刀頭高速削切木頭時，強大的反「彈」力，然後物件會「飛」出去，

（假設你有路達桌台）所以要先製作羽片，兩片，上面、側面各一片。
然後做37mm的木棒要用40mm的刀頭。
因為木棒表層會「破碎」「彈飛」，
40mm的木棒，砂紙磨完後，只剩37mm了。

木棒作法很多，路達只能做30mm以上木棒，30mm以下會「彈飛」

建議買一隻南京刨，然後做治具，一邊滾一邊刨。
然後刨刀要磨，有技巧有難度，
治具也是一個麻煩。全部講完又是一大篇。

嫌麻煩者，乾脆找外面工廠幫您作，比較快。

介於0與1的中間，是沒有標準的，端看當時心情來決定

supautw

0分

樓主

supautw

個人積分：0分

文章編號：37836118

請問一下海綿寶寶。
你提到「木棒作法很多，路達只能做30mm以上木棒，30mm以下會「彈飛」」。
但是建成有賣不少30mm以下的正半圓刀，你的意思是就算是有用羽毛片，使用30mm以下的正半圓刀來製作圓棒，還是會有危險，是嗎？
http://www.jctool.com.tw/pro_con.aspx?cid=C_00000105&ccid=C_00000149&pid=P_00000381

我心中有海綿寶寶

42分

6樓

我心中有海綿寶寶

個人積分：42分

文章編號：37843115

supautw wrote:
請問一下海綿寶寶。你...(恕刪)

你誤解了，我沒提到危險，我說成品可能會失敗。

我之前有試過，所以我提出一些看法，
不見得正確，但是我試過，那是我的看法。
所以你何不試試看呢？

如果，你成功了，請分享經驗。

介於0與1的中間，是沒有標準的，端看當時心情來決定

tom_li.tw

84分

7樓

tom_li.tw

個人積分：84分

文章編號：37847376

請參閱這個網頁，應該是最多元棒的製作方式，且安全多了
http://www10.ocn.ne.jp/~kouzou/
http://www10.ocn.ne.jp/~kouzou/page64.html

http://youtu.be/z3MNbm3NCHE=>最後幾分中

supautw

0分

樓主

supautw

個人積分：0分

文章編號：38686270

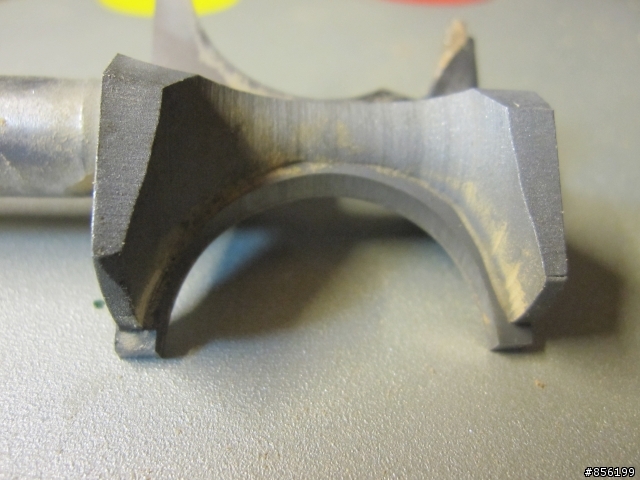

po兩張恐怖的圖。

這一片是正常的正半丸刀的刀刃。

因為製作的圓棒半徑很大（直徑30mm），而且沒有用羽毛片。很幸運沒有彈到我身上，所以建議大家在用正半丸刀時，一定要用羽毛片固定。

leroux

0分

9樓

leroux

個人積分：0分

文章編號：38690418

樓主這隻刀具依照規格看來應該是5/16R的Beading刀具.

這刀具主要應該是用來修邊線的,

他的培林比底徑小,可以比1/4R多出一段線條,

若要做圓棒使用時要注意培林靠不到木頭的問題.

另外這支刀的形狀有Anti-Kickback設計,

比較不會有傳統刀具彈飛的問題,

不過該做的防護還是要做好才是.

我心中有海綿寶寶

42分

10樓

我心中有海綿寶寶

個人積分：42分

文章編號：38697530

supautw wrote:
po兩張恐怖的圖。這...(恕刪)

沒想到，您真的試下去了，
我也沒想到會發生「刀頭脆裂」的問題，
我以為木頭會脆裂，（只有一部分木頭會脆裂而已）。

在此我提出兩個方法，但是這方法見仁見智，
不一定是好方法。
我說不清楚之處，可以再問我。

1. 先將本來是四方長條狀木頭，鋸成八角型長條狀木頭，不是正八角型喔
也就是把90度角鋸成45度角，但是不要鋸到圓周。

2. 這邊作法分成「兩種」方式，看你要用哪一種？
2.1 用正半丸刀+羽片，魯一遍，但是要控制「當量」，就是刀接觸木頭的面積量。
第一次只過半徑10mm，第二次過13mm，第三次過15mm，
如果一次半徑15mm全殺下去，就會發生這種現像。

2.2 老老實實地用刨刀刨，買牛角刨，慢慢刨，這需要一些技巧，也要治具幫忙。

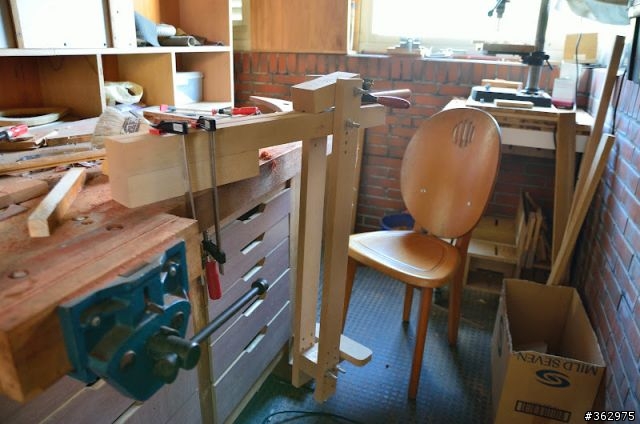

還要磨刀，我很難在此講清楚，我附圖給大家看吧。
