[ 硬漢工作室 ] 多功能遊戲桌

難　　度　★★★★☆
施作時間　63小時 ( 構思構圖4hr / 備料6hr / 木工細作24hr / 電子施作3hr / 程式美編8hr / 美工20hr )


某個風和日麗的午後
硬漢 獨自一人靜坐在蘋果樹下
腦中盤算著應該要做個木作作品當作 [ 2012 硬漢工作室元年 ] 的年終作
想了幾個 idea 還是沒有頭緒
這時候樹上剛好有顆蘋果在微風吹拂下脫離樹枝筆直落下
那顆蘋果不偏不倚的剛好掉到 硬漢 手上
肚子餓的 硬漢 將它嗑掉後創意宛如滔滔江水 源源不絕湧出
突然能夠理解 賈伯斯 要把公司取名叫 " APPLE " 的原因

在樹下又待了兩個小時把大略構想想好後
回 [ 硬漢工作室 ] 前還不忘隨手做個好事 ~ 把樹上的蘋果全部摘回家
這樣就不會有人被砸到了 .... 真是佛心來著 !!


畫好草圖後接下來就是要四處去張羅工具跟材料了
由於手腕剛好沒多久
所以先列出最急迫的兩樣工具 ~ 電鋸 跟 電鑽
不過節儉持家的 硬漢 想了好久到底要不要拿好幾張小朋友去換它們回來
猶豫不決來到住家旁的『梅花湖』畔沉思
沒想到一不小心插在腰間的鐵鎚竟然掉到湖裡去了
難過的 硬漢 不禁淚灑湖畔
『梅花湖神』此時突然在湖面現身問 硬漢 : 你為什麼難過呢 ?

[ 硬漢 ] 我的機絲掉到湖裡去了 , 我不能幫女兒做玩具了 ...
[ 湖神 ] 真是孝順的爸爸 ~ 我幫你找吧 !
( 下沉片刻再出現 )
[ 湖神 ] 你掉的是這把電鋸嗎 ?
[ 硬漢 ] 不是
[ 湖神 ] 還是這把電鑽嗎 ?
[ 硬漢 ] 也不是
[ 湖神 ] 那是這支鐵槌嗎 ?
[ 硬漢 ] 是的 是的
[ 湖神 ] 看在你又孝順 又誠實的份上 ~ 電鋸 跟 電鑽 都送你吧 !
[ 硬漢 ] 真是太感謝您了 !!

就這樣 電鋸 跟 電鑽 入手戰鬥力又增加 10 % ( 上述奇遇我老婆到現在還是不相信 )
而兩個禮拜後客廳就出現了這張

~『鄉村風下午茶桌』

以後親朋好友來 硬漢家 作客就不用再把 茶杯 及 蛋糕盤 放地板上了


結束了嗎 ?
當然不 ~ 這樣結束就太汙辱 [ 2012 硬漢工作室元年 年終作 ] 了
『鄉村風下午茶桌』=> 變身 !!!


豎起『粉紅草莓風觸控螢幕』


拿出『無嘴粉紅貓家家酒收銀台』


放上『Hello Kitty 家家酒店鋪』


把 青菜、水果、蛋糕 .... 擺上攤位


『鄉村風下午茶桌』變身為 =>『Hello Kitty 家家酒店鋪』!!


『淇淇小舖』的菜單


『淇淇小舖』的專用 POS 點菜結帳系統 ~ 進入畫面

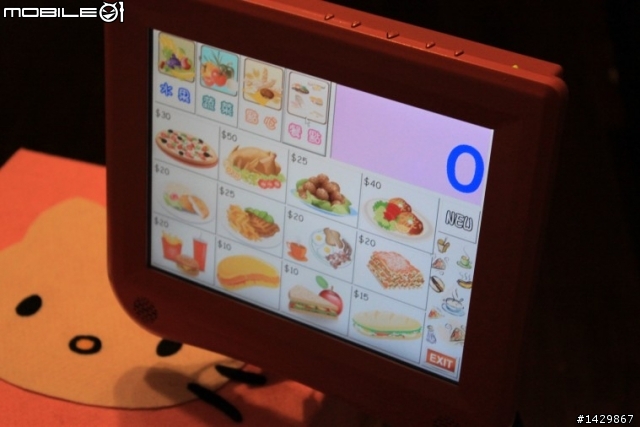

點菜結帳系統 ~ 主畫面
『淇淇小舖』有賣四大類商品 分別是 ~ 水果纇


蔬菜纇


點心纇


餐點纇


結帳後按一下『Hello Kitty收銀台』上的小草莓 ( 男性的尊嚴 ~ 唉 ..... )
抽屜就會自動彈出



『淇淇小舖』的專用 POS 點菜結帳系統



『Hello Kitty兒童家家酒店鋪』的好處
就是可以讓 淇淇 自動把四下散落的玩具都自動集中收納堆置在『販賣台』上


2012 [ 硬漢工作室 ] 手作玩具大集合 ~『淇淇小舖』開張 !!
前面是『Hello Kitty 家家酒店鋪』~ 負責販賣、結帳 => 這個位置是 "章魚哥" 站的


左側是『彩繪小廚房』~ 負責做菜 => 這個位置是 "海綿寶寶" 站的


轉個面可以當表演餘興節目的『用心良苦布袋戲台』
高檔的餐廳一定都會有精采的表演 Show


後側是『復仇者聯盟打地鼠機』~ 因為 淇淇 堅持 "不能打 Kitty喔" 所以變煎肉架
『打地鼠機』上的銀幕可以播放 韋瓦第 的《四季》協奏曲
為美食注入讓人翩翩起舞的躍動音符 ( 好深奧 ... )


右側是『變形小火車』置物架 ~ "湯瑪士車頭置物櫃" 目前當放生鮮食材的冰櫃使用


一旁的『海賊王音樂鐘』定時表演做為報時提醒 阿淇師 出菜時程掌控之用


『憤怒鋼鐵人手提箱』目前的作用是拿來裝 阿淇師 做菜的刀具


『淇淇小舖』的主廚 ~ 阿淇師 忙得不可開交



『淇淇小舖』開幕



阿淇師 忙了一個晚上回房休息
『淇淇小舖』開張第一天高朋滿座業績滿堂紅

結束了嗎 ?
當然不 ~ 這樣就結束就太汙辱 [ 2012 硬漢工作室元年 年終作 ] 了
『Hello Kitty兒童家家酒店鋪』=> 再變身 !!!


將『Hello Kitty兒童家家酒店鋪』上的商品 及『Hello Kitty收銀台』
收納到『湯瑪士車頭置物櫃』放置


『粉紅草莓風觸控螢幕』往後移方便取下『Hello Kitty兒童家家酒店鋪』桌板


此刻彷彿能夠聽見 海浪聲 與 兩方人馬廝殺聲


出現了
這 .... 這是 ???



變『海賊王手足球桌』



除了『鄉村風下午茶桌』、『Hello Kitty兒童家家酒店鋪』、『海賊王手足球桌』外
它第四個功能是 淇淇 的『畫圖書桌』


『粉紅草莓風觸控螢幕』可以用來播放 淇淇 最愛看的 "愛探險的朵拉"



[ 2012 硬漢工作室元年 年終作 ] ~ 『多功能遊戲桌』展示完畢 !!




-------------------------------------------------- 分隔線 --------------------------------------------------

★『草莓家家酒收銀台』本體製作說明

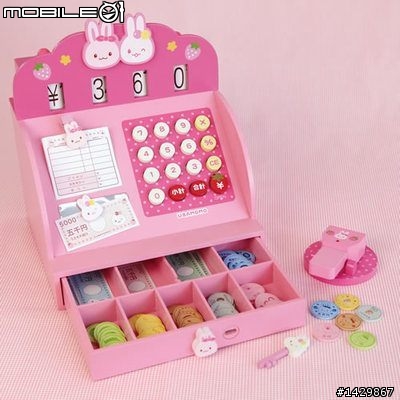

前陣子老婆傳了一個「兒童家家酒收銀台」給 硬漢 看 ( 如下圖 )
本來想順手也作一個
不過近來身體微恙
加上趕工做「海賊王手足球台」就給它耽擱了
今天下午去醫院檢查完回家
想說閒著也是閒著
那就先節外生枝把它做起來吧 !

再度拋棄男性尊嚴的 ~「草莓家家酒收銀台」!!


先鋸一片底板 + 三根邊條釘合做「收銀台外箱」


裝上「彈跳開關套件」


鋸四長兩短共六根木條釘合


準備兩片 L 鐵片及螺絲釘


再鋸兩片木板當「抽屜」前後板
將兩片 L 鐵片鎖在後板上
兩片 L 鐵片中間用一根螺絲貫穿


完成狀


兩片 L 鐵片中間的螺絲可以被「彈跳開關套件」勾住
當「彈跳開關套件」通電就會放開兩片 L 鐵片中間的螺絲


將「抽屜」主體釘合


釘上「抽屜」底板


「抽屜」表面貼上「白色不織布」
原本以為很簡單 沒想到貼了我一個半小時
早知道就塗油漆


「抽屜」正面鎖上一顆草莓當拉把


「收銀台外箱」左後方鑽一個 8 mm 的孔


拿一個「按鍵開關」


再鋸一片木板當「收銀台外箱」上蓋板


將「按鍵開關」接線

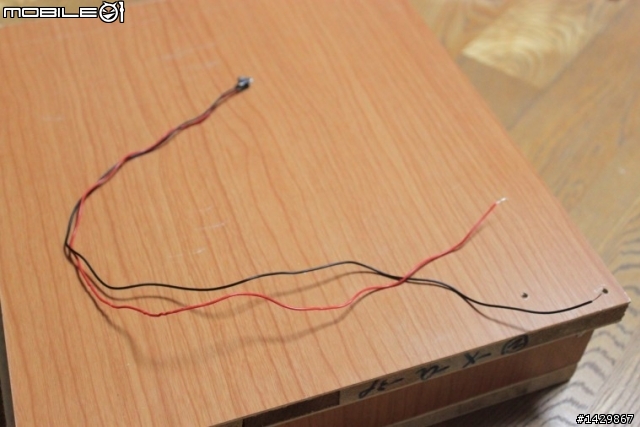

將「接線的按鍵開關」黏在「收銀台外箱」上蓋板上
上蓋板鑽一個洞讓「按鍵開關的接線」穿過


找一條「USB 線」
一頭去線拉出 紅(+5V) 黑(地) 兩線


將「按鍵開關的接線」與「彈跳開關」及「USB 線」相接
到時就可以用 USB 的 5 V 電源驅動「彈跳開關」讓「抽屜」自動開啟


理線

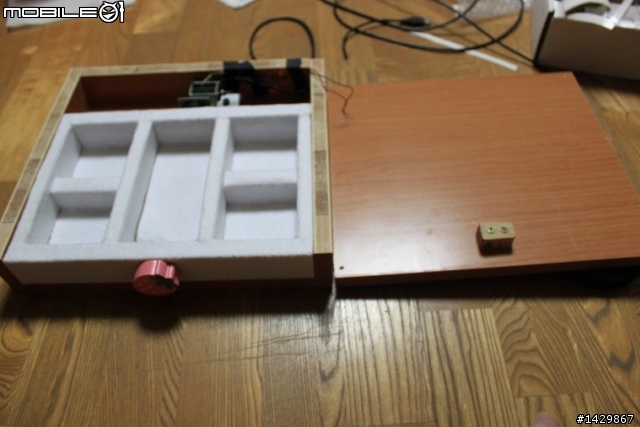

「收銀台外箱」上蓋板內面鎖上一塊木塊防止「抽屜」整個彈出掉落

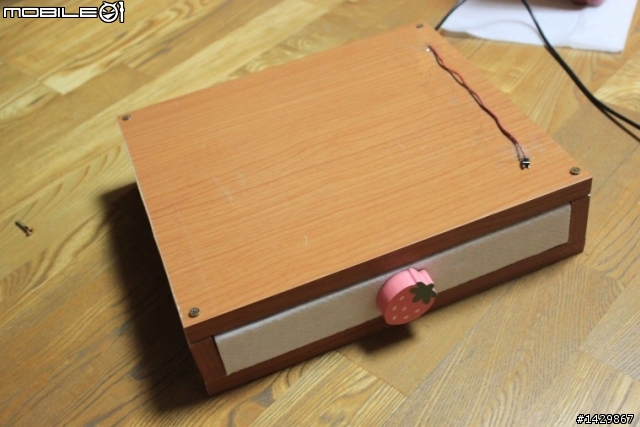

將「收銀台外箱」上蓋板鎖上本體


「抽屜」既然頭都洗下去了

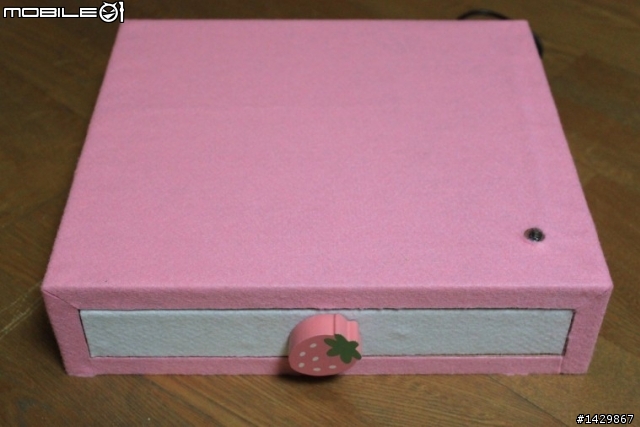

「收銀台外箱」也給它用「粉紅色不織布」包覆
「按鍵開關」位置剪個小孔讓「按鍵開關」外露


「按鍵開關」上方用「黑色、紅色、綠色不織布」做個草莓包覆


花了一個半小時用 不織布 貼一個 Hello Kitty ~


放上手工打造的 ~ "草莓觸控顯示器" => 完成
