佳能可換鏡頭緊湊型相機專利圖曝光

閒逛到中國色影無忌網站所看到的

"早些時候佳能便傳出了正在開發研制緊湊型可換鏡頭相機的消息,不過我們並沒有得到具體的相關信息,反而是尼康的單電相機設計圖頻頻曝光。近日佳能公布了一項專利號為No.2010-175980的設計專利圖,這張專利圖的出現,讓我們第一次真正的近距離接觸到了佳能所構想的單電相機。

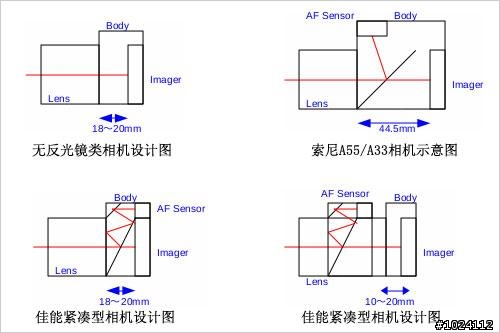

  從設計圖來看,佳能似乎想把AF對焦模塊、半透鏡反光板全部內置到鏡頭中,也就是說,佳能緊湊型相機的鏡頭成為這款相機成功與否的關鍵,這樣給鏡頭制造帶來了極大的挑戰和難度。



  這張設計圖傳達了這樣一個構想思路,鏡頭組不僅僅可以將光線傳輸到最右側的相機之中成像拍攝,還可以通過鏡頭中間那塊半透鏡通過多次折射傳遞到上方的AF對焦模塊進行對焦工作。這樣的設計使得相機本身成為較為單一的成像裝置,設計思路類似於模塊化的理光GXR相機。
那麽問題就出現了,如此復雜的鏡頭設計可以說是數碼相機歷史上前所未有的想法,許多人會擔心將那麽多的零件全塞到鏡頭會影響到相機成像質量麽?特別是將半透鏡直接放置到鏡頭內,會直接影響到鏡頭的光學素質並降低通光亮,而鏡頭是否能采用輕便餅幹設計也變得玄乎起來。但是這種設計思路的確令人眼前一亮,佳能的微單相機到底會走哪一步棋,我們還是不能確定。"


來源:色影無忌

2010-09-03 21:25 #1
JTBT wrote:
閒逛到中國色影無忌網...(恕刪)

不錯
http://www.flickr.com/photos/never_house/
所以是說.....這樣就不能沿用舊鏡頭
通通都得買新的
而且還不能轉接?????
http://blog.sina.com.tw/ysrl/
JTBT wrote:
閒逛到中國色影無忌網...(恕刪)


嗯 ... 希望可以快點量產 !!
的確是有創意的設計

但是鏡頭的成本應該會增加很多

如果機身設計 能夠接上舊鏡頭,變成像P牌GF1或S牌NEX一樣無反光鏡設計

這倒是不錯!

直接在鏡尾加上反光鏡與多面鏡還有相位差AF的模組??有一種一整個脫褲子放屁的感覺
看來機身要小完全不是問題,反倒是鏡頭完全小不下來了...
總覺得Canon很喜歡做這種增加成本的東西,每個鏡頭都做防手震就算了,畢竟鏡頭防手震的防震效果有比較好一點。

但每個鏡頭都弄個反光鏡與對焦模組上去是怎樣? 每買個鏡頭都要多買一組反光鏡跟對焦模組。

就算這樣機身體積可以變得很輕薄短小,但整體重量不會差到哪去啊,又不是只有機身小就好。

而且如果多帶幾顆鏡頭的時候,不就反而更重?

還有個最大的壞處應該是對焦系統沒辦法隨著更換機身而升級,以後買鏡頭不只要考慮光學表現好不好,還要多考慮對焦系統!? [無奈]

希望Canon不會真的採用這項專利... 不然C家用戶大概有買不完的鏡頭了。
這是朝三暮四的相機版本嗎?
我不要當猴子....
symbian_powered wrote:
直接在鏡尾加上反光鏡與多面鏡還有相位差AF的模組??有一種一整個脫褲子放屁的感覺
看來機身要小完全不是問題,反倒是鏡頭完全小不下來了...

錯了, 你太小看這個設計的威力了
對於有需要高速對焦應用的鏡頭, 可以在鏡頭裡面裝phase AF sensor
此種鏡頭一般是比較大的變焦鏡或長焦鏡
對於輕便為訴求的鏡頭, 裡面不裝AF sensor, 用機身contrast AF不就得了?
反正O/P聯盟用contrast AF也發展的不錯
SONY則是推NEX與A33/55兩套系統
Canon的思維則是把SONY那兩套合成一套而已

個人十分看好這種設計
反正到時候要買有af sensor的鏡頭, 還是買無af sensor的鏡頭, 決定權都在我, 等於是一款機身搞定多種應用
不用像sony或olympus/panasonic就只能選一邊站
要嘛phase af但機身還是太大, 要嘛機身小但只能用contrast af
多少都有遺珠之憾
如果真的量產, 堪稱史上完成度最高的輕便"單眼"啊
如果因為卡專利而不能設計鏡頭af系統.....其他公司會幹死
