微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡。
在昨天晚上 NVIDIA GeForce RTX 4060 Ti FE 創始板顯示卡（請見：NVIDIA GeForce RTX 4060 Ti FE 創始版顯示卡開箱實測 以1080p效能導向的主流新兵）以及 AIC 合作夥伴的 MSRP 產品解禁後，今天晚上輪到了各家 AIC 廠商的非 MSRP 產品解禁，陳拔在這波 RTX 4060 Ti 顯示卡產品中，收到了來自微星跟華碩推出的產品，在這一篇先來看一下微星所推出的 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡。
微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡開箱與外觀
首先來看微星這張 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡，即便 RTX 4060 Ti 已經是功耗 200W 以下等級的 1080p 解析度顯示卡了，但是微星還是推出了這張採用三風扇設計、長度為 338 mm 的長卡，換來的就是更低的運作溫度以及穩定度。
微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡的外箱正面，基本上跟 GAMING X TRIO 系列其他顯示卡款式是一樣的，只差在右下角的型號不同而已。

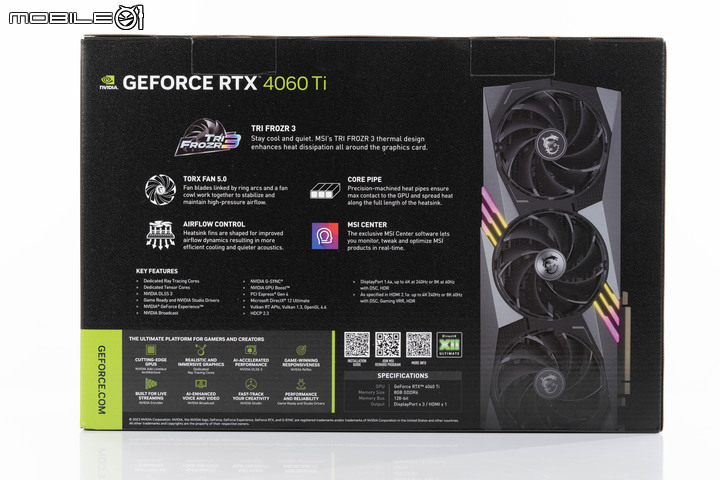

微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡的外箱背面，標示了 GAMING X TRIO 系列的主要特色： TRO FROZR 3 散熱設計、TORX 5.0 風扇、方形金屬散熱導管、特殊波浪造型散熱鰭片設計以及 MSI Center 控制軟體等。其他部分就是 NVIDIA RTX 4060 Ti 顯示卡的共通功能與規格。

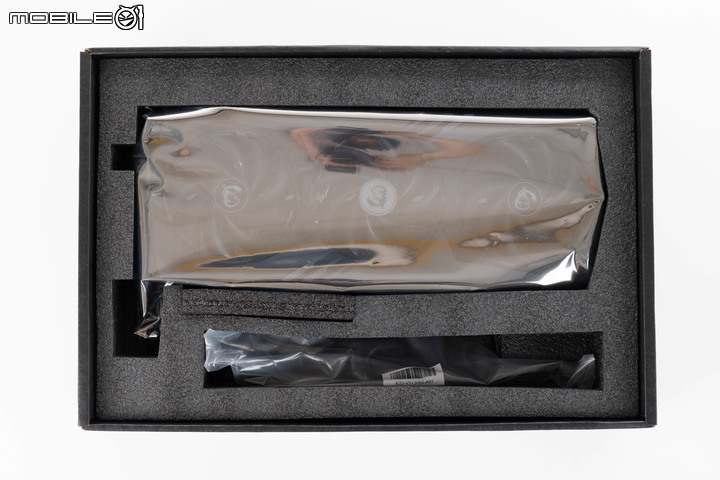

微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡的盒裝內部配件，上方為顯示卡本體，下方則是配件區域。

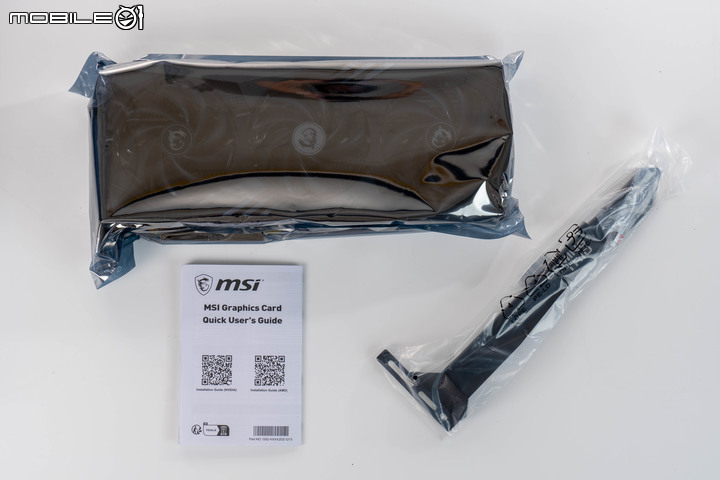

盒裝內容物包括顯示卡本體、快速使用指南以及顯示卡支撐架。

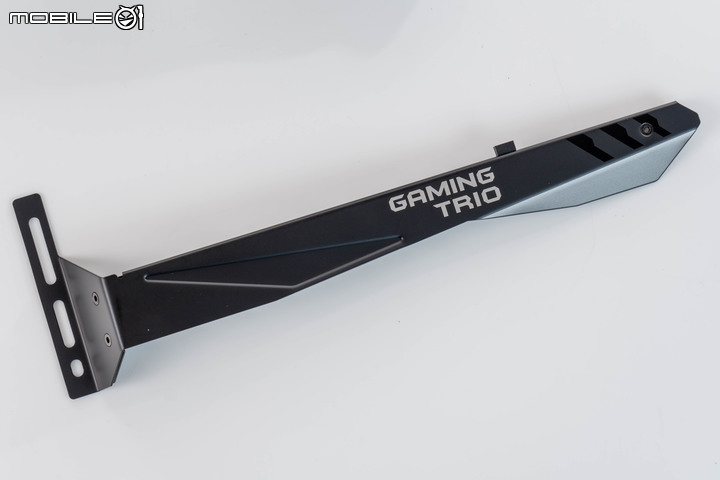

畢竟是三風扇設計的顯示卡，所以有附顯示卡支撐架來輔助顯示卡支撐也是很正常的。

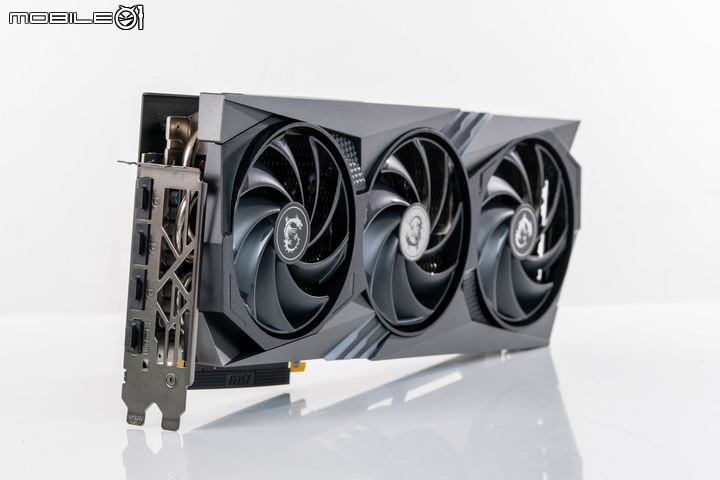

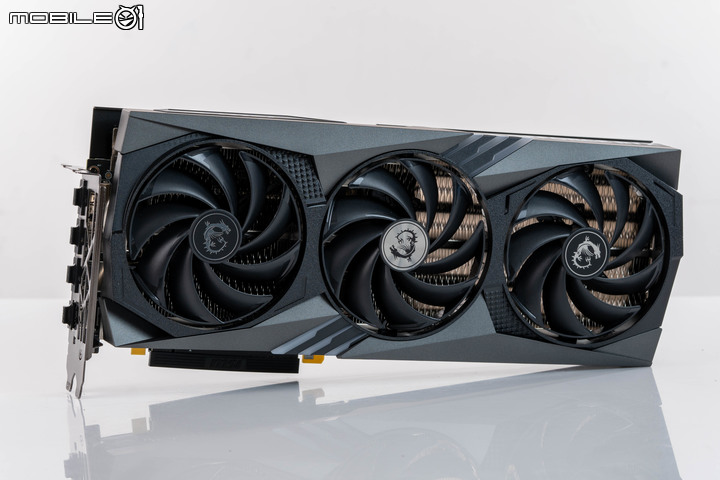

微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡本體，正面的風扇外罩造型跟其他 RTX 40 系列 GAMING X TRIO 系列顯卡是一樣的，整體尺寸為 338 x 141 x 52 mm。

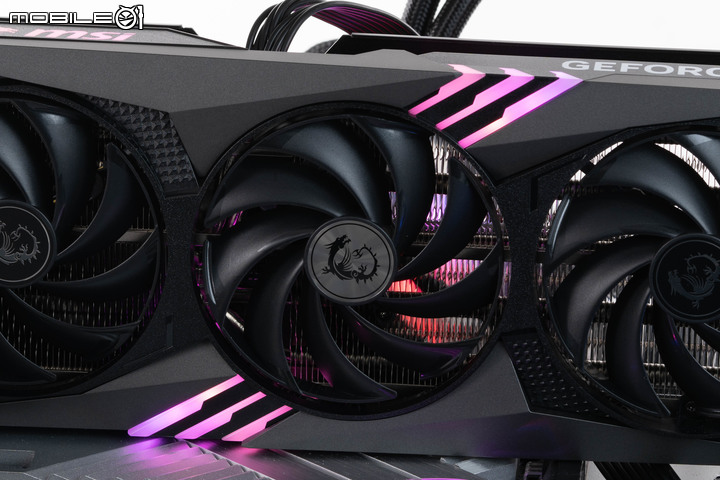

微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡的正面，採用三具同向 TORX 5.0 風扇設計，在中央風扇兩側還有 LED 燈效的配置。

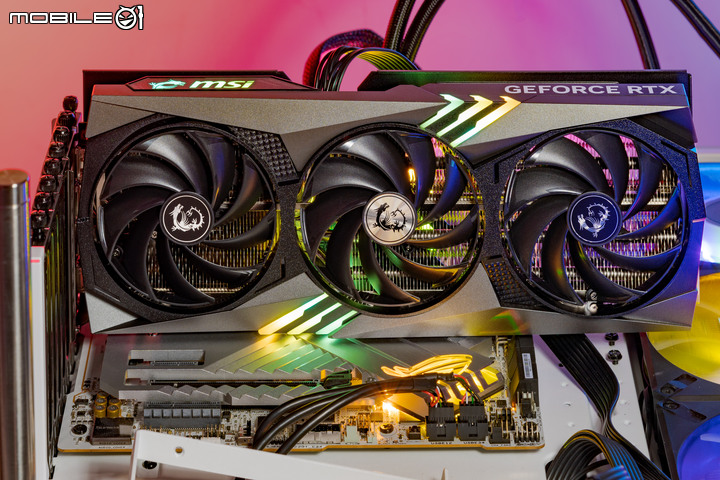

開機時燈效亮起的狀態。

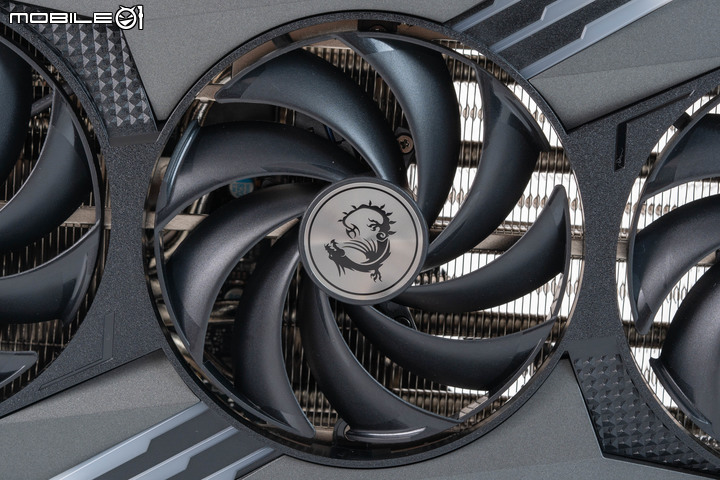

風扇採用 9 片扇葉設計，每三片扇葉還利用風扇環設計將外側連接起來，搭配扇葉造型設計達到集中風流的效果。下方的散熱鰭片也採用微星特殊的波浪造型設計，可以增加氣流的通過速度。

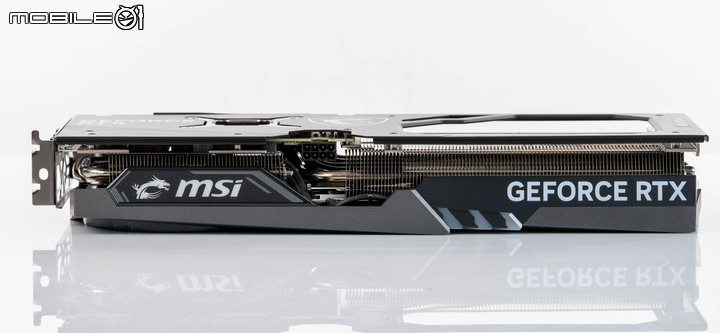

傳統橫置安裝時面對機殼外側的側面，可以看到微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡在散熱設計上採用前後兩組大型散熱鰭片設計，兩組散熱鰭片間採用大型金屬熱導管連接。
前段熱導管部分，在風扇外罩上的 msi 字樣與龍魂圖示都具有燈效設計。

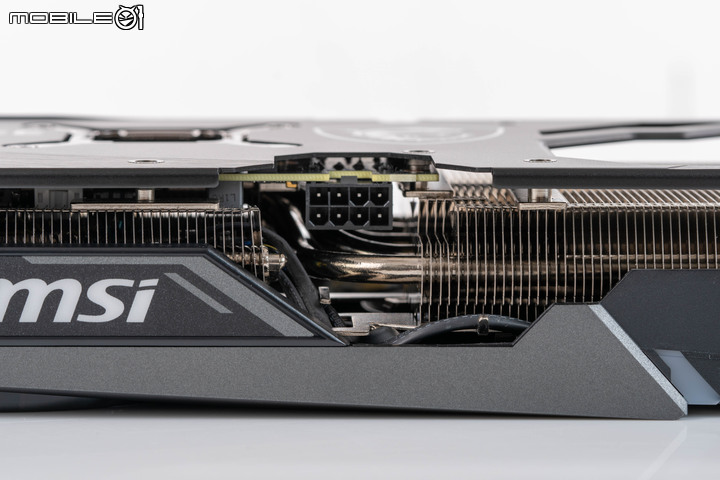

電源供應設計採用一組 8 Pin PCIe 插槽，位在微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡 PCB 版的尾端，可以看到微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡的 PCB 其實並不大。

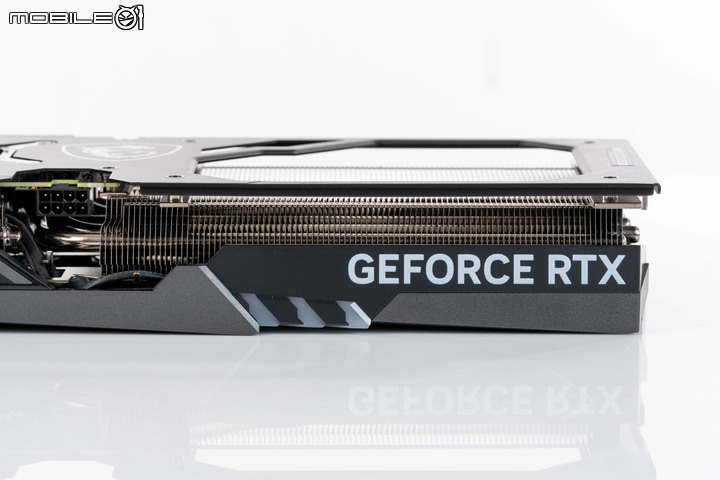

尾端的另一組大型散熱鰭片，這部分風扇外罩上的 GEFORCE RTX 字樣就沒有燈效設計了。

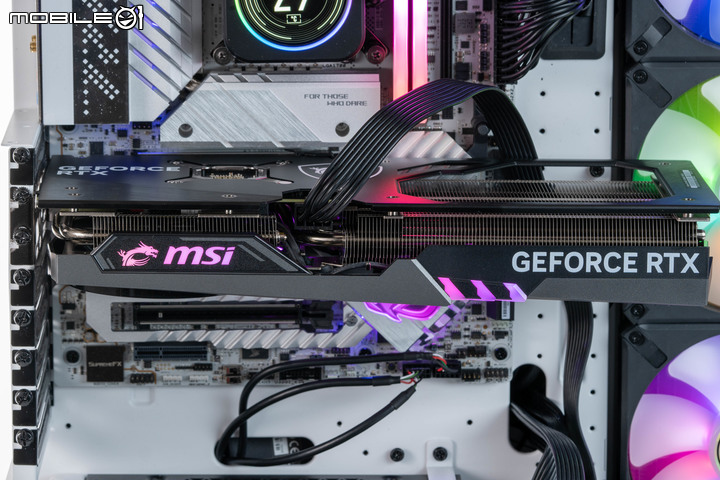

運作時側面燈效亮起的情形。

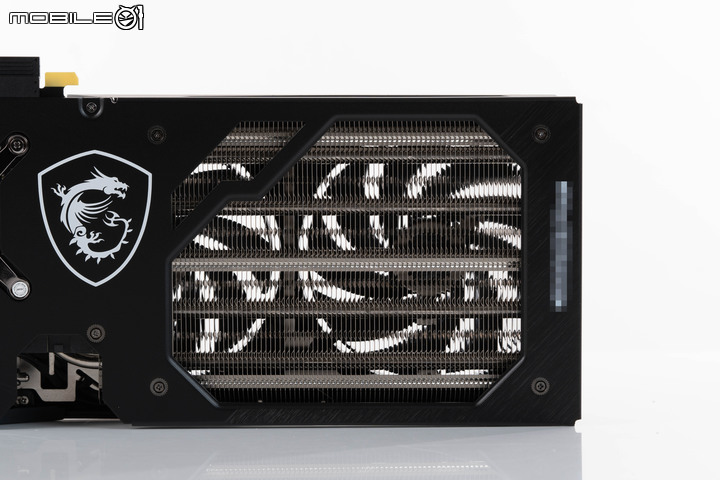

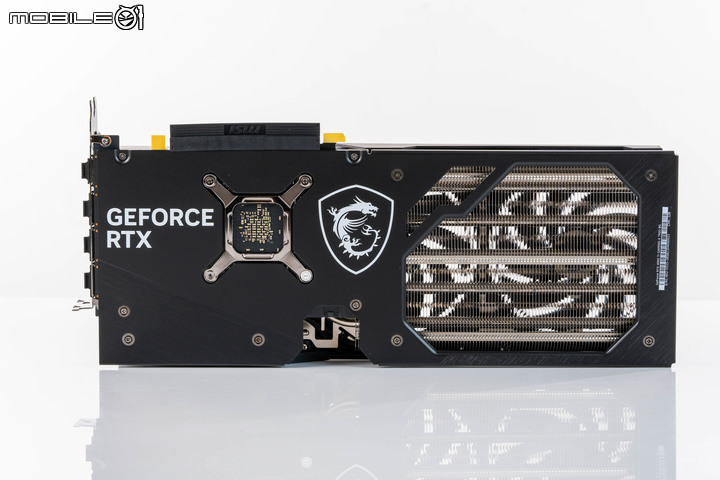

微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡的背板部分，採用金屬材質協助導熱以及強化卡身強度，另外在後方散熱鰭片的對應區塊，則是採用幾乎整段鏤空的設計，可以看出從中央風扇一半的位置後都是鏤空區域，讓風扇氣流可以直接通過散熱鰭片吹出，提高散熱效率。
靠近看尾段的散熱設計，可以看到貫穿尾段散熱鰭片的六根大型熱導管。

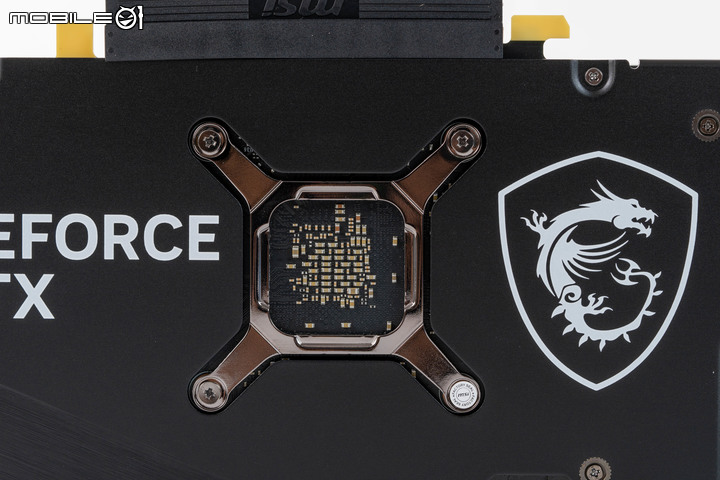

GPU 的背面也採用鏤空設計。

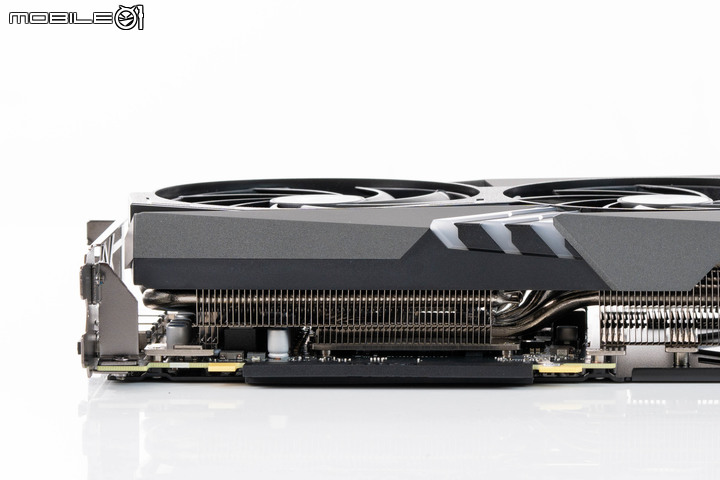

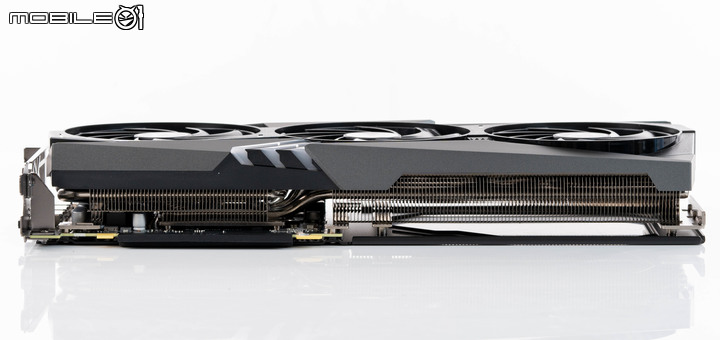

橫置安裝時面向主機板的側面，從這邊可以更看清楚內側散熱鰭片的配置。
除了透過銅底散熱片直接接觸 GPU 與顯示記憶體進行導熱外，在電源轉換部分也透過導熱墊與散熱鰭片連接導熱。

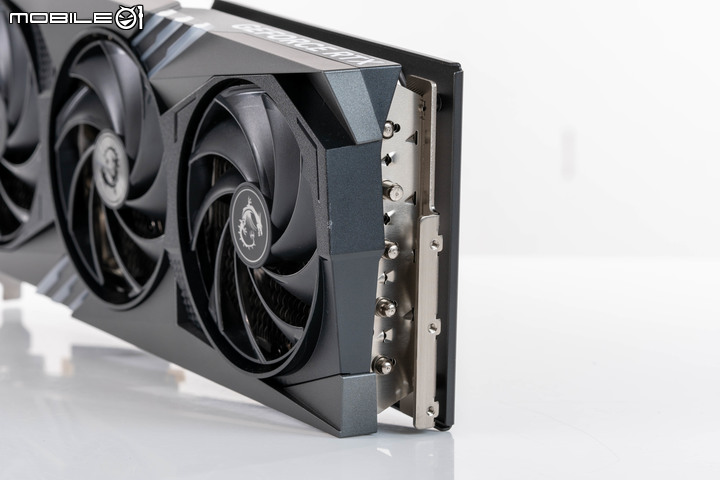

微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡的尾段，採用開放式的散熱設計，並且在延伸框架上提供顯示卡支撐架安裝所用的鎖孔，畢竟微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡的卡身重量來到 1167g，加上 338mm 的卡身長度，即便是 RTX 4060 Ti 也最好搭配顯示卡支撐架安裝會比較放心。

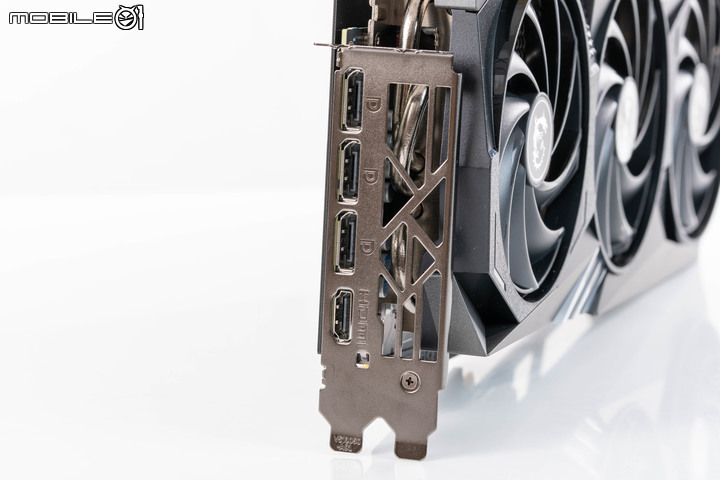

微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡的 IO 背板，也具有大面積鏤空的氣流通過設計。
顯示連接埠部分提供三組 DisplayPort 1.4a 跟一組 HDMI 2.1a 規格，算是 RTX 40 系列的標準配備。
微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡顯示卡上機實測
接著就將微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡安裝到測試平台進行測試，測試平台的組成維持跟 RTX 4060 Ti FE 同樣的配置，詳細的配置如下：處理器：Intel Core i9-13900K
主機板：ROG Maximus Z790 Apex
記憶體：十銓 DELTA DDR5-7200 CL34 16GB x2
處理器散熱器：CORSAIR iCUE H170i ELITE LCD 420 AIO
系統 SSD：Samsung 980 Pro PCIe Gen 4 SSD 1TB
作業系統：Windows 11 Pro 22H2
電源供應器：CORSAIR HX1500i 1500W

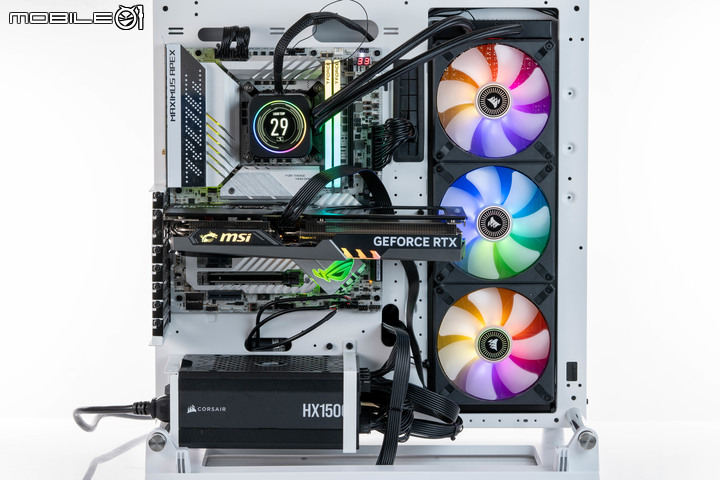

測試平台的組成狀態，不過拍照的時候因為偷懶沒裝上顯示卡支撐架，所以可以看到靠右側的顯示卡尾端有點下垂....
首先先進一下 GPU-Z 來看微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡的配置：

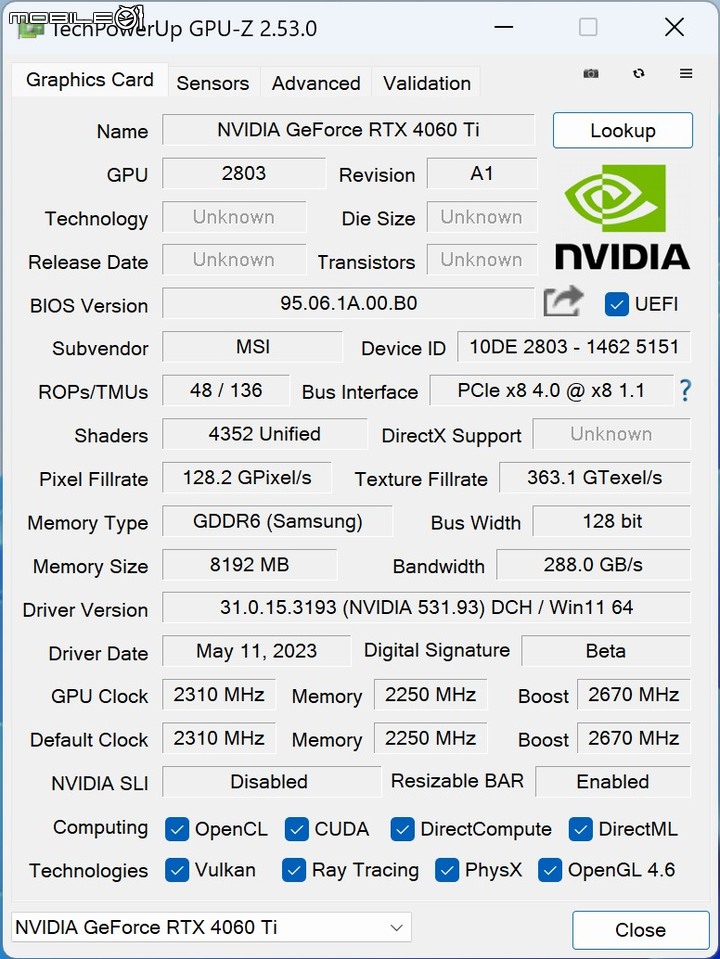

GPU-Z 的顯示資訊，由於這張微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡不是 OC 版本，所以在預設值部分包括 GPU 運作時脈、記憶體運作時脈上，跟 RTX 4070 FE 的設定是相同的，僅有在 Boost 時脈部分小幅提升，由 2535 MHz 提升到 2670 MHz。
既然不是 OC 超頻版本，跟 NVIDIA 的 RTX 4060 Ti FE 卡的差別就是在客製化 PCB 以及散熱設計上，所以在看效能數據前，來看微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡在功耗與散熱設計上，跟 NVIDIA RTX 4060 Ti FE 顯示卡的差別：
微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡測試時功耗與溫度表現

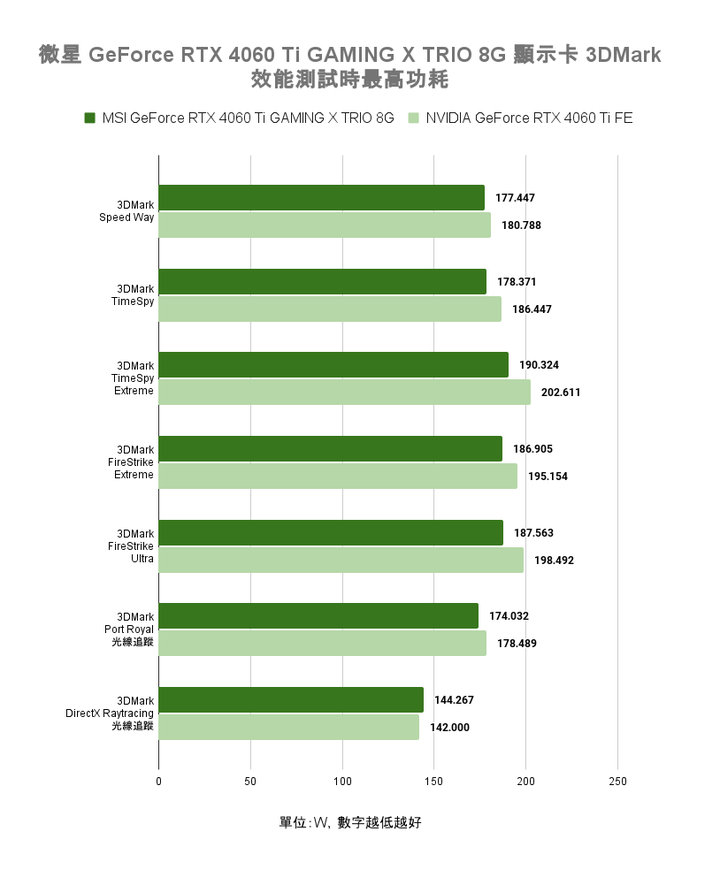

首先在功耗部分，陳拔在進行 3DMark 相關效能測試以及 1080p 解析度遊戲效能測試時，也透過 PCAT 套件記錄了微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡的功耗數據，並且跟 RTX 4060 Ti FE 創始版顯示卡進行比較，以下是記錄到的結果：
微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡在 3DMark 相關效能測試的平均功耗為 177W，比起 RTX 4060 Ti FE 的 183.4W 少了約 6.4W。

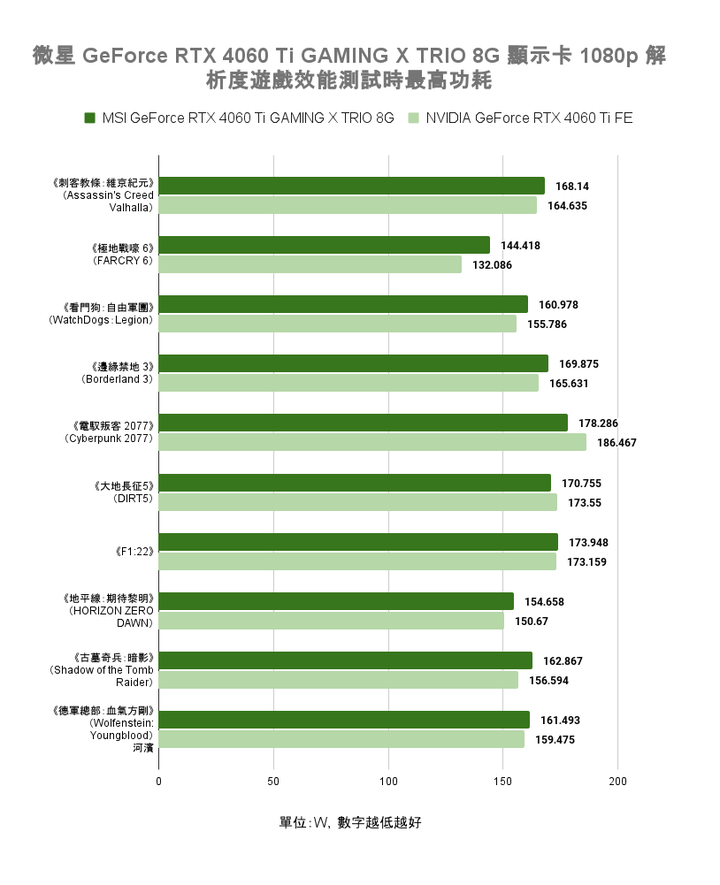

微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡在 1080p 遊戲效能測試的平均功耗為 164.5W，比起 RTX 4060 Ti FE 的 161.8W 多了約 2.7W。

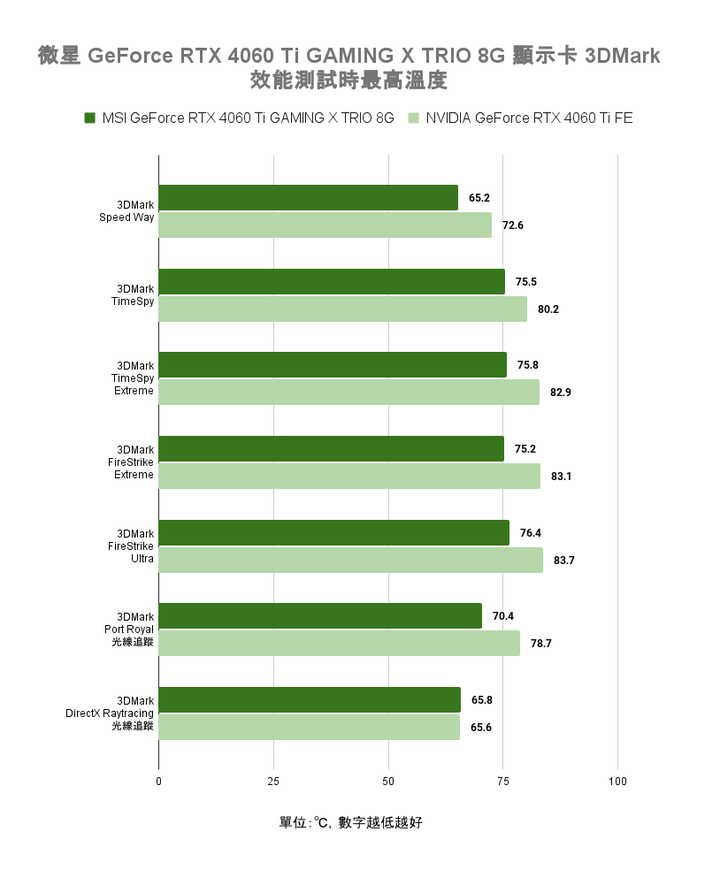

另外在溫度表現上，陳拔也在進行 3DMark 測試時以 GPU-Z 記錄了顯示卡的最高熱點溫度表現，結果如下：
微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡在 3DMark 相關效能測試的顯示卡最高溫度平均為 72℃，比起 RTX 4060 Ti FE 的 78℃ 少了約 6℃，看來大型尾段散熱鰭片加上背板的大面積鏤空開口真的相當有幫助。

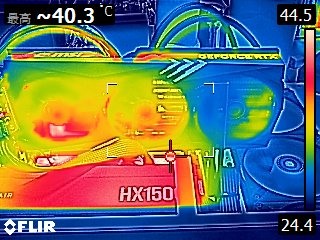

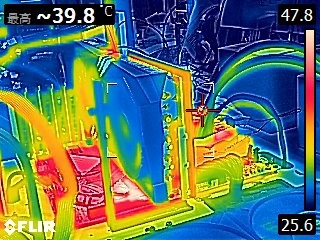

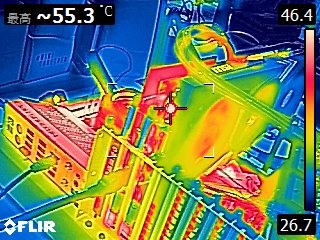

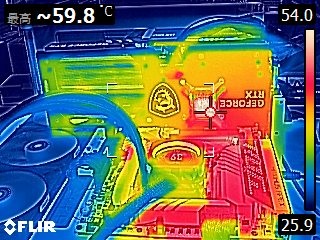

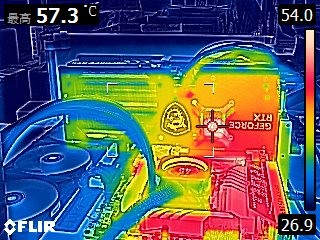

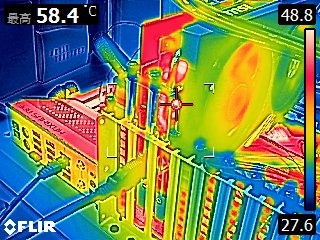

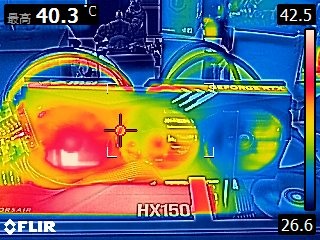

而陳拔也在進行 3DMark 壓力測試時，以 FLIR 紅外線儀拍攝了微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡的表面溫度，得到的結果如下：
3DMark TimeSPY Extreme 連續跑 20 次的壓力測試結果：
微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡表面溫度：
- 正面
- 尾端
- IO 檔板
- 背板
3DMark Port Royal 光線追蹤測試連續跑 20 次的壓力測試結果：
微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡表面溫度：
- 正面
- 尾端
- IO 檔板
- 背板
最高溫的部分是在散熱鰭片跟 GPU 背面外露的部分，最高溫度可以來到接近 60℃ 的水準左右，而顯示卡的其他部分，大部分都在 45 ℃ 以下。
微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡效能實測

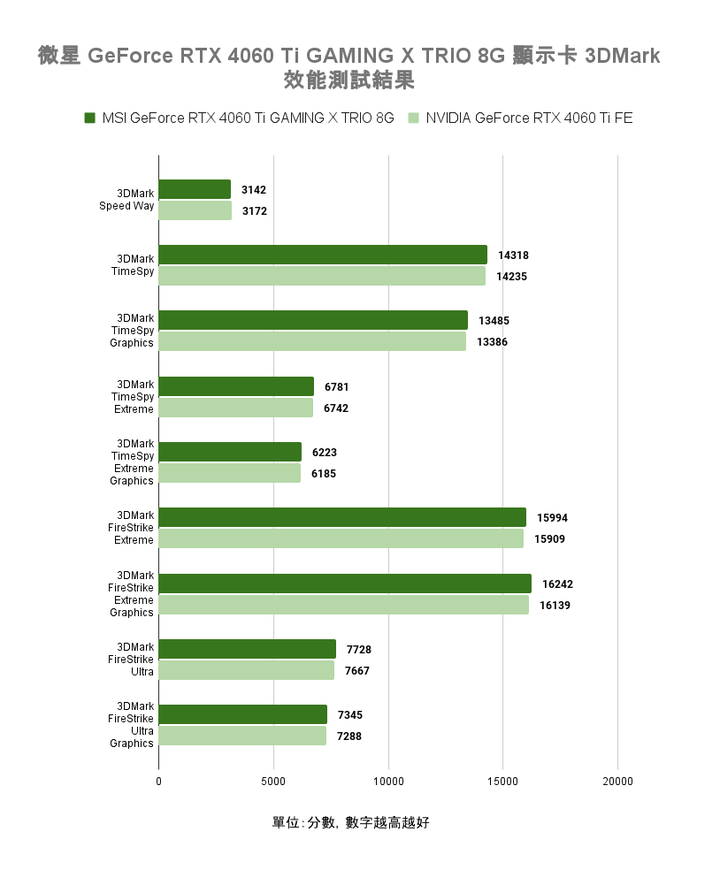

接著來看微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡的效能實測表現，因為是非 OC 超頻版本，預計跟 NVIDIA 的 RTX 4060 Ti FE 應該不會有太大差異，不過畢竟 Boost 時脈還是稍高一點，效能表現應該會多出那麼一咪咪吧......首先先來看在 3DMark 相關測試的表現，利用 3DMark 測試軟體的 Time Spy、Time Spy Extreme、Fire Strike Extreme 以及 Fire Strike Ultra 等四個項目進行一般遊戲的顯示效能測試，測試結果如下：
微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡在 3DMark 傳統效能顯示部分的結果，跟 RTX 4060 Ti FE 顯示卡相比，差異在 1% 以內。
接著看實際遊戲的表現部分，陳拔使用十款主流的 3A 大作遊戲，在 1080p 解析度進行測試，遊戲名單包括：《刺客教條：維京紀元》（Assassin's Creed Valhalla）、《極地戰嚎 6》（Far Cry 6）、《看門狗：自由軍團》（WatchDogs：Legion）、《邊緣禁地 3》（Borderland 3）、《電馭叛客 2077》（Cyberpunk 2077）、《大地長征 5》（Dirt 5）、《F1:22》、《地平線：期待黎明》（HORIZON ZERO DAWN）、《古墓奇兵：暗影》（Shadow of the Tomb Raider）、《德軍總部：血氣方剛》（Wolfenstein：Youngblood）等，均以最高畫面效果與精細度設定進行測試，不開啟光線追蹤與 DLSS 功能，僅就單純的遊戲顯示效能進行比較，以下是測試結果：

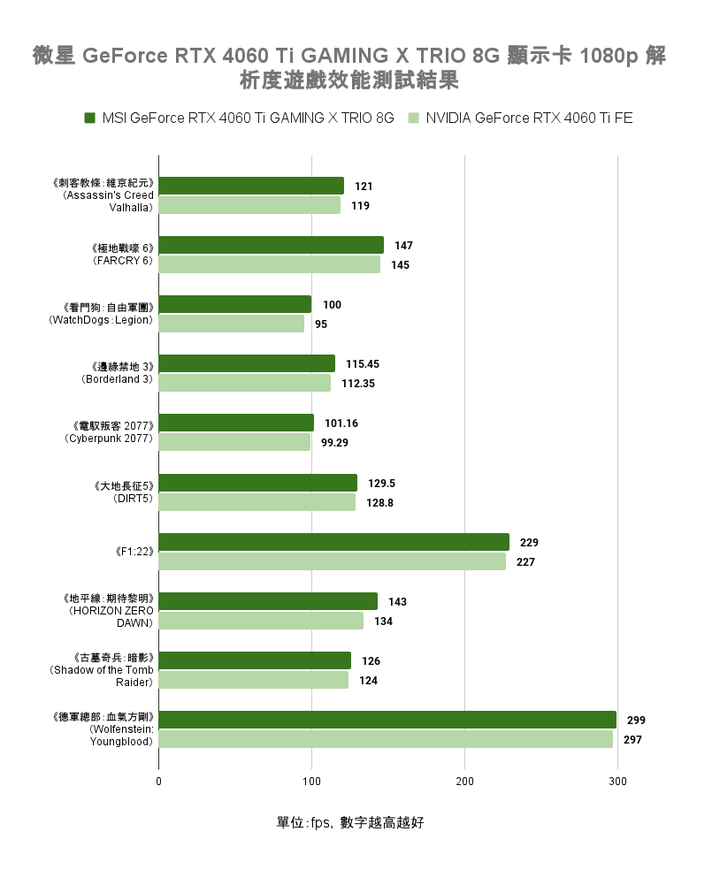

微星 微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡在 1080p 解析度遊戲顯示效能的測試結果，平均幀率為 151 fps，比起 RTX 4060 Ti FE 顯示卡要高出約 2.3% 的效能。微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡光線追蹤效能測試
接下來來看微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡在光線追蹤顯示效能部分的表現，首先是利用 3DMark 測試軟體裡面的 Port Royal 以及 DirectX Raytracing 兩個測試項目，測試微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡的光線追蹤顯示效能表現，以下是測試結果：

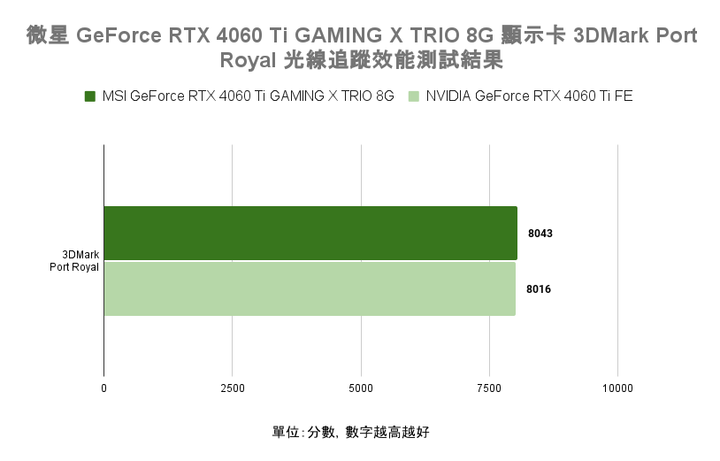

微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡在 3DMark Port Royal 測試項目中的效能表現，獲得的分數為 8043 分，跟 RTX 4060 Ti FE 顯示卡的差異在 1% 內。
微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡在 3DMark DirectX Raytracing 測試項目中的效能表現，獲得的成績為 38.25 fps，跟 RTX 4060 Ti FE 顯示卡的差異約在 1% 左右。
而在實際遊戲的光線追蹤效能表現上，陳拔先用從遊戲抽取出來的《Boundary Ray Tracing Benchmark》（邊境）、《Bright Memory Infinite RTX Benchmark》（光明記憶無限）兩套光線追蹤效能測試軟體進行測試，測試時將光線追蹤效果調至最高、並且關閉 DLSS 功能，在 1080p 解析度進行測試，測試結果如下：

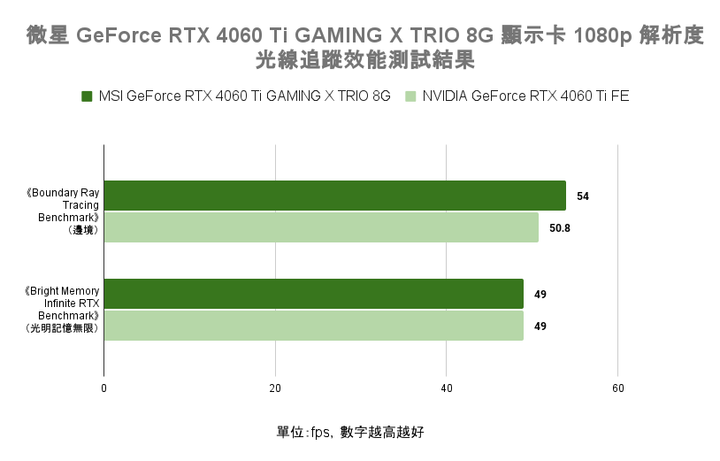

微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡在《Boundary Ray Tracing Benchmark》（邊境）中，在 1080p 解析度獲得 54 fps 的成績，比起 RTX 4060 Ti FE 提升約 6%。而在 《Bright Memory Infinite RTX Benchmark》（光明記憶無限）中獲得 49 fps 的成績，跟 RTX 4060 Ti FE 表現是相同的。
接著來看微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡在真正發行遊戲部分的光線追蹤效能表現，這部分測試採用七款具備光線追蹤功能的遊戲，包括《極地戰嚎 6》（Far Cry 6）、《看門狗：自由軍團》（WatchDogs：Legion）、《電馭叛客 2077》（Cyberpunk 2077）、《大地長征 5》（Dirt 5）、《F1:22》、《古墓奇兵：暗影》（Shadow of the Tomb Raider）、《德軍總部：血氣方剛》（Wolfenstein：Youngblood）進行測試，測試時均將光線追蹤設定開到最高、遊戲畫面設定開至最高、關閉 DLSS 功能，在 1080p 解析度進行測試，測試結果如下：
微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡在七款光線追蹤遊戲、1080p 解析度的遊戲顯示效能表現，平均幀率為 99.88 fps，比起 RTX 4060 Ti FE 平均提升了 2.5% 的效能表現。
微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡 DLSS 效能測試
接著來看微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡在 DLSS 部分的效能表現，首先利用 3DMark 的 DLSS 測試項目結果進行測試，結果如下：

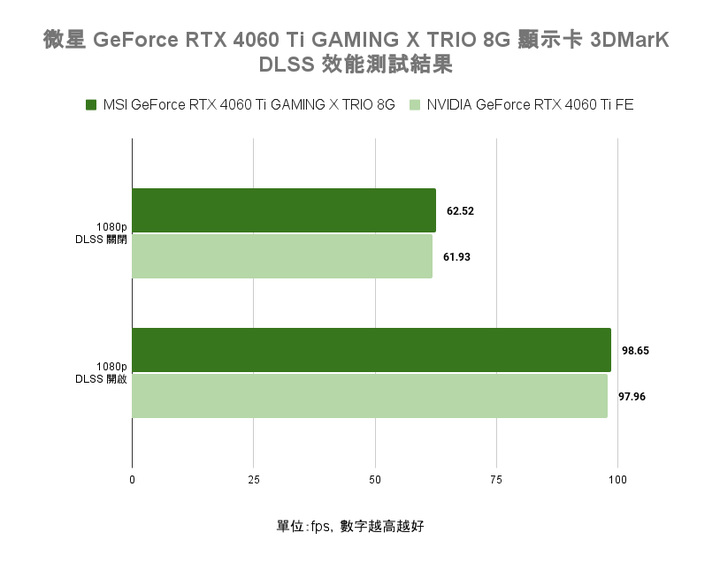

微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡在 3DMark DLSS 測試項目的表現，在 1080p 解析度下，DLSS 開啟前後有 57% 的幀率提升，而跟 RTX 4060 Ti FE 的差異在 1% 以內。
至於在支援 DLSS 功能的遊戲效能表現上，首先是從遊戲中抽取出來的《Boundary Ray Tracing Benchmark》（邊境）、《Bright Memory Infinite RTX Benchmark》（光明記憶無限）兩套光線追蹤效能測試軟體（不支援 DLSS 3），均將光線追蹤設定開啟到最高，並且將 DLSS 模式設定為『品質』取向，測試微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡的 DLSS 效能表現結果：

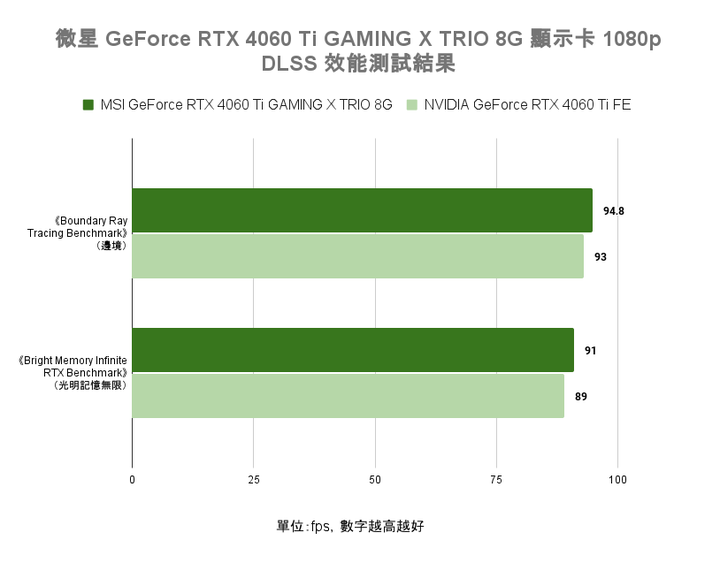

微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡在 《Boundary Ray Tracing Benchmark》（邊境）、《Bright Memory Infinite RTX Benchmark》（光明記憶無限）的 DLSS 效能測試表現，在 1080p 解析度下，開啟 DLSS 品質設定後，都可以達到 90 fps 以上的效能表現，而跟 RTX 4060 Ti FE 相比，也有 2% 的效能提升幅度。
至於在真實支援 DLSS 的遊戲效能表現上，陳拔同樣利用《看門狗：自由軍團》（WatchDogs：Legion）、《電馭叛客 2077》（Cyberpunk 2077）、《F1:22》、《 地平線：期待黎明》（HORIZON ZERO DAWN）、《古墓奇兵：暗影》（Shadow of the Tomb Raider）、《德軍總部：血氣方剛》（Wolfenstein：Youngblood）六款遊戲進行測試，DLSS 設定為『品質』取向，畫質與光線追蹤設定（《 地平線：期待黎明》（HORIZON ZERO DAWN）未支援光線追蹤）則是調整到最高設定，在 1080p 解析度進行測試，以下是測試結果：

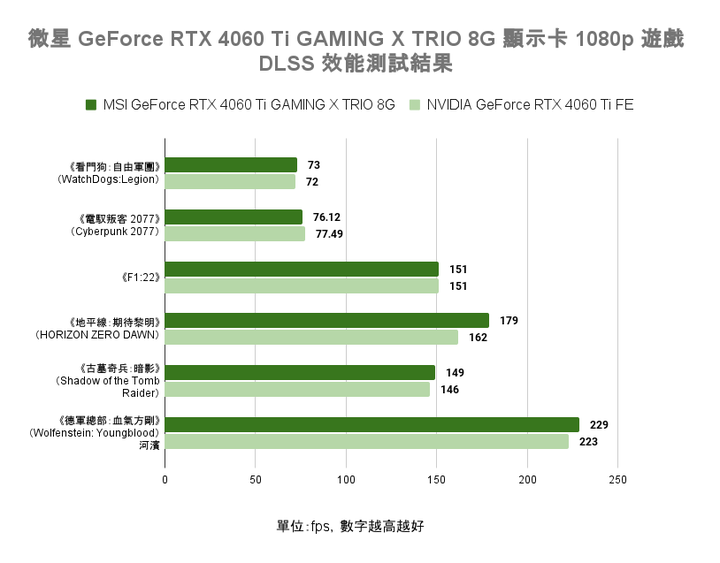

微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡在六款支援 DLSS 遊戲中，以 1080p 解析度、開啟最高光線追蹤設定的效能測試結果，平均幀率為 142.85 fps，與 RTX 4060 Ti FE 相比有 2.4% 的效能提升。
微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡內容創作效能測試
在內容創作效能部分，陳拔利用測試軟體搭配 Adobe Premiere Pro、Davinci Resolve Studio、V-Ray、Blender 等軟體進行效能測試，並且也同樣導入了 AI 推論效能測試，來應對目前很夯的 AI 生成內容創作應用，所得到的測試結果如下：首先利用 UL Procyon 測試套組的影片編輯效能測試，測試微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡在 Adobe Premiere Pro 影片編輯軟體的運作效能：

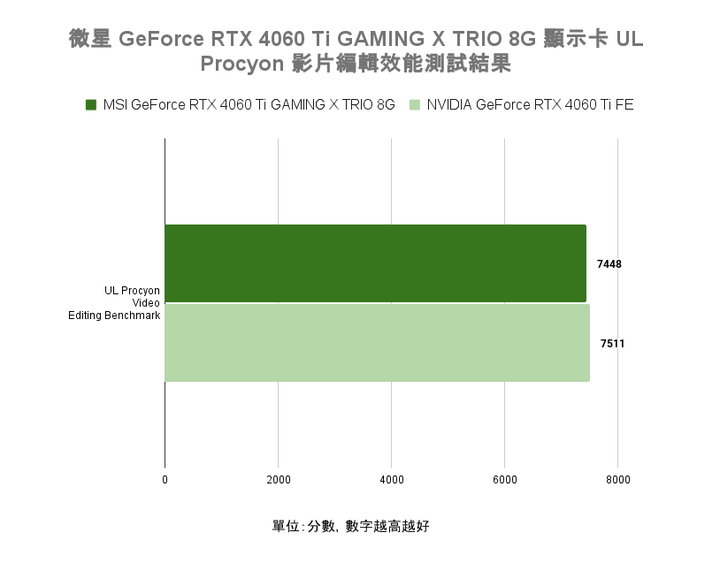

微星 微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡在 UL Procyon Video Editing 影片編輯效能測試，得到的分數為 7448，與 RTX 4060 Ti FE 相比差距在 1% 以內。另外利用 PugetBench 測試增益集對微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡的 Adobe Premiere Pro 與 Davinci Resolve 影片編輯效能進行測試，測試結果如下：
微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡在 PugetBench 的影片編輯效能測試結果，在 Adobe Premiere Pro 部分得到的分數為 636，比起 RTX 4060 Ti FE 有約 14% 左右的差異，這部分的數據有點奇怪，不過陳拔跑了三次也是差不多的結果。在 Davinci Resolve 部分得到的分數為 1977，比起 RTX 4060 Ti FE 要多出約 3% 左右的效能。

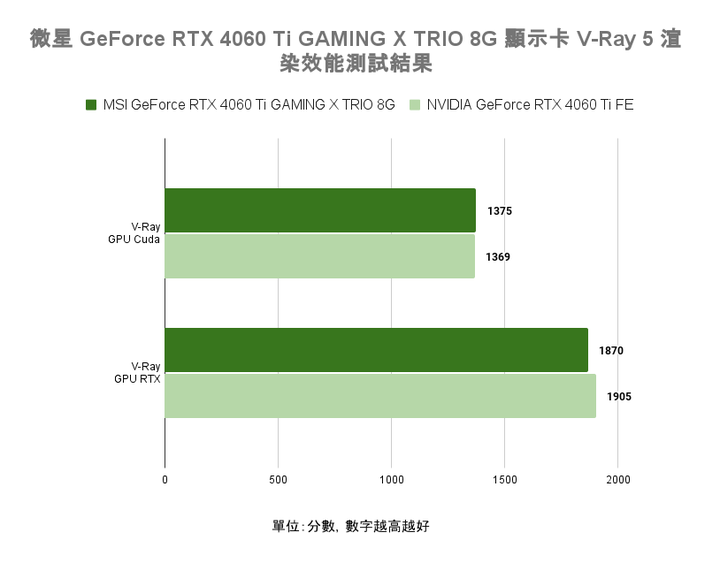

接著利用 V-Ray 以及 Blender 的測試套件，對微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡的渲染效能部分進行測試，以下是測試結果：
微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡在 V-Ray 5 GPU Cuda 測試部分的得分為 1375，跟 RTX 4060 Ti FE 效能表現相同，而在 V-Ray 5 GPU RTX 測試部分的得分為 1870，跟 RTX 4060 Ti FE 相比有約 1.8% 的效能差異。

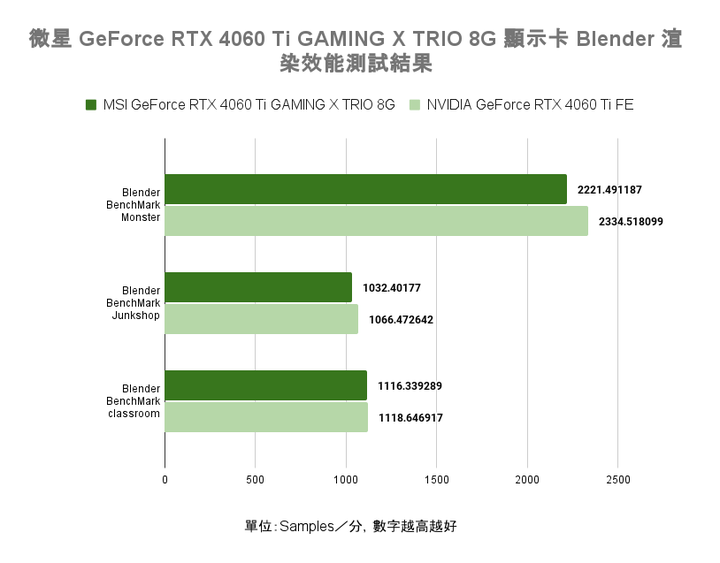

而在 Blender 的效能測試結果部分，微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡比起 RTX 4060 Ti FE 平均有 2.75% 左右的效能差異。
接著來看 AI 運算的效能部分，這部分陳拔利用 UL Procyon 中新推出的 AI 推論效能測試工具，透過普遍的 machine-vision 工作，針對 GPU 在 Windows 環境下進行 AI 推論工作時的加速效能進行測試，使用的神經網路模型包括 MobileNet V3、Inception V4、YOLO V3、DeepLab V3、Real-ESRGAN、ResNet 50，測試分為微軟 Windows ML 以及NVIDIA TensorRT 兩個測試項目，以下是測試結果：

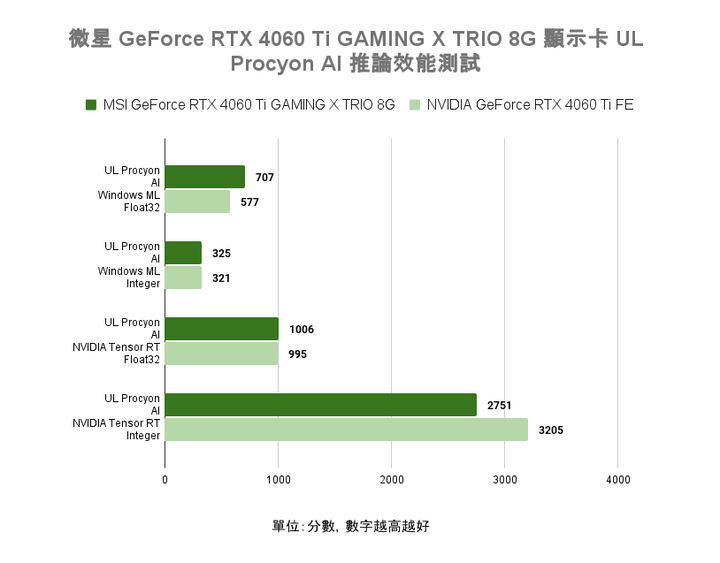

微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡在 UL Procyon AI 推論效能測試的測試結果，可以看到在 Windows ML 測試的效能部分，比起 RTX 4060 Ti FE 在浮點運算的效能有 22% 的提升，整數運算部分則是持平。但是在 NVIDIA 自家的 Tensor RT 測試項目部分，雖說浮點運算部分成績相近，但是在整數運算的部分則是有 14.2% 左右的差距。
微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡測試總結
微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡。
就整體測試來看，微星 GeForce RTX 4060 Ti GAMING X TRIO 8G 顯示卡的確透過叫好的散熱設計，不僅在運作溫度上比起 NVIDIA 的 RTX 4060 Ti FE 顯示卡來得低上許多，連帶的在效能表現上，即便是非超頻的版本，也因為溫度較低的緣故在實際效能表現上，比起 RTX 4060 Ti FE 約有 2 至 3% 不等的效能增幅，只是這樣就要在 1080p 解析度的產品上，用上 3 風扇的大型設計，長達 338mm 的卡身長度，就很難裝進小機殼裡面了，這點就要看消費者要怎麼取捨囉。
