【心得】自製49cc二行程引擎自行車

大家好,繼上次我發一個關於自製電動自行車的文章後,

文章連結: 自製350W電動自行車分享

我又把這個電動自行車的馬達、電池、控制器等都拿掉。

因為想弄點不同的動力方式。
所以剩下車架換來改成內燃機為動力的自行車
引擎在台灣網拍購買會貴很多,
所以我在淘寶發現有較廉價的款式,
甚至還有一整組的改裝套件,
讓改造的成功率提高~

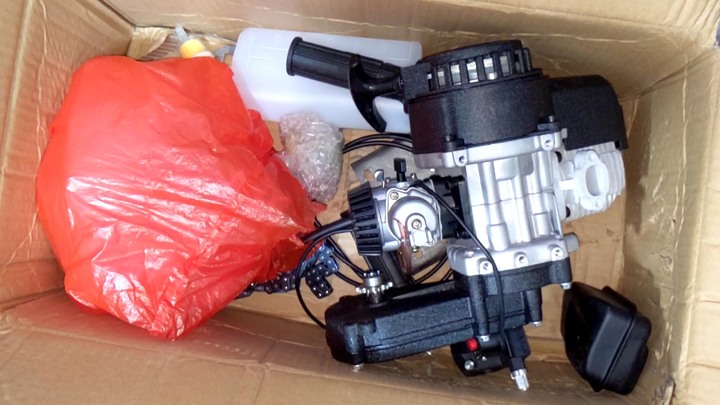

最後買了這個49cc二行程的引擎改裝套件如下圖

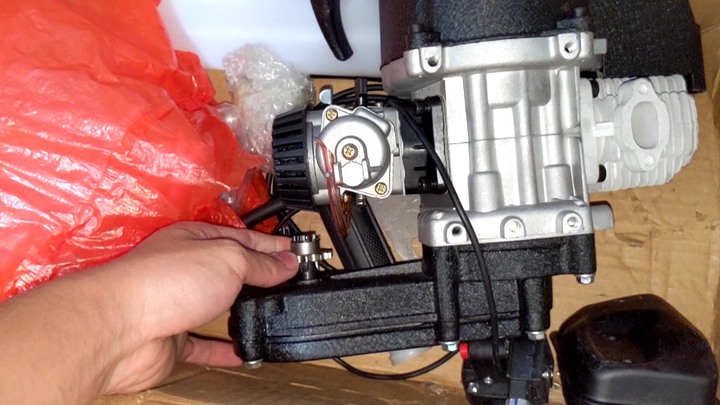

49cc的二行程引擎(好像跟除草機上的引擎有些類似)
這個引擎有減速箱,動力應該蠻大的

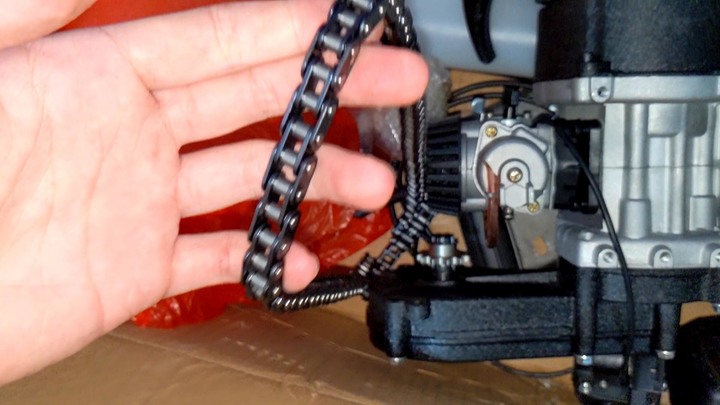

配合引擎上減速齒輪的特殊鍊條(跟腳踏車的鏈條寬度差很多)

很簡易的油箱

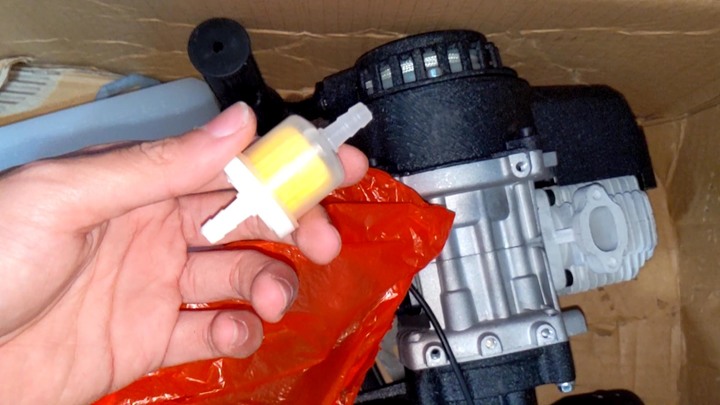

這個好像是可以過濾油的雜質的過濾器
接下來就開始組裝吧~

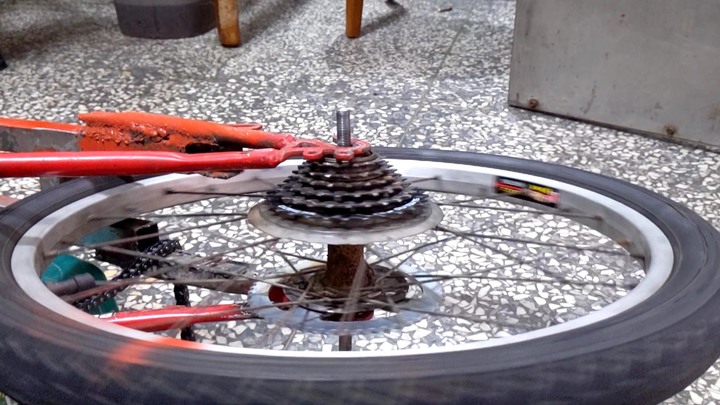

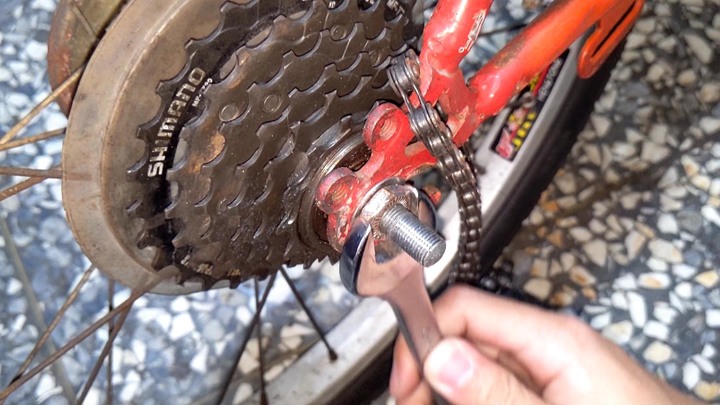

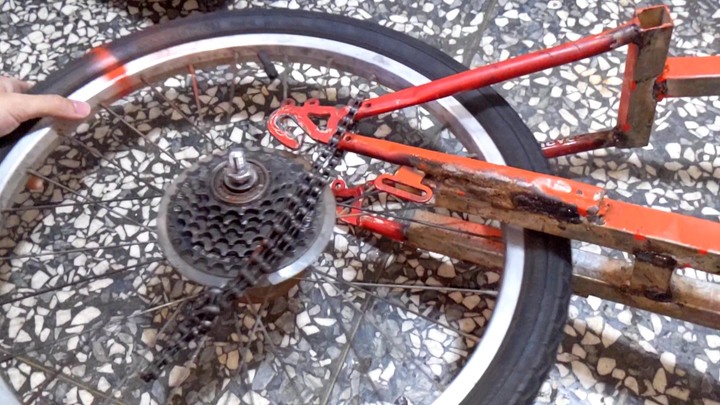

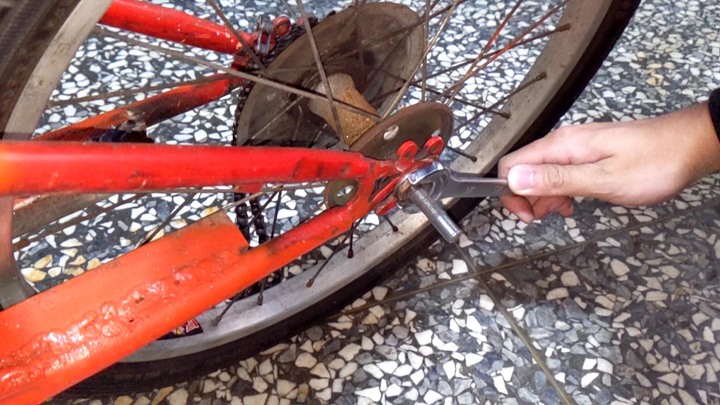

首先,先把後輪拆下來

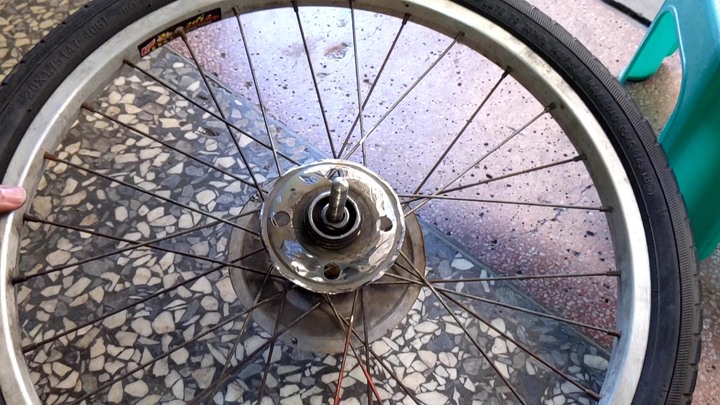

這個是已經磨平的鼓煞碟盤,由於引擎的減速齒輪在左邊
右邊的飛輪轉過來左邊帶動會打滑,飛輪也拆不起來
所以只能把齒輪固定在碟盤上

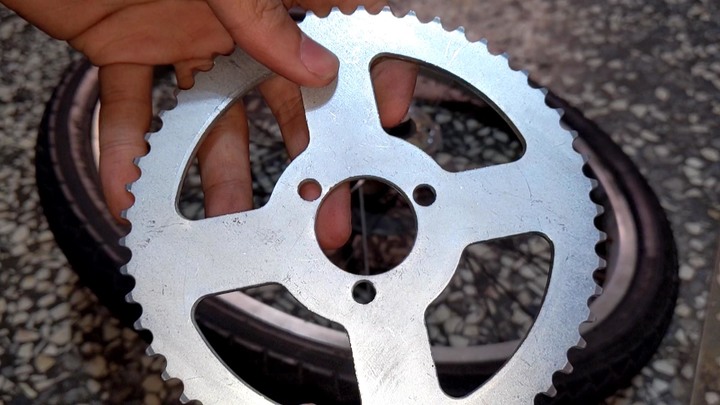

這是要固定上去的大齒輪

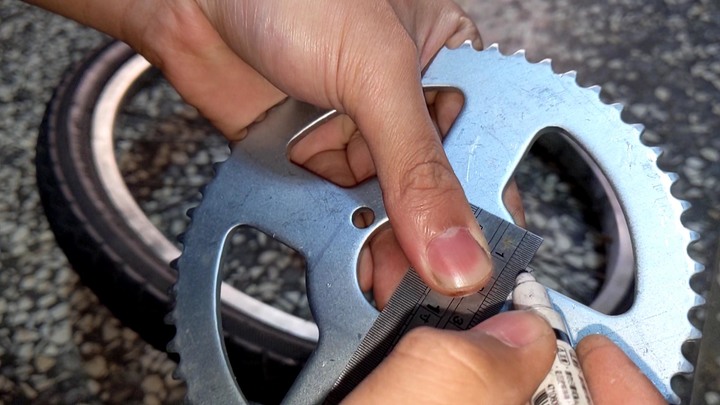

做個記號

都做好記號了
\

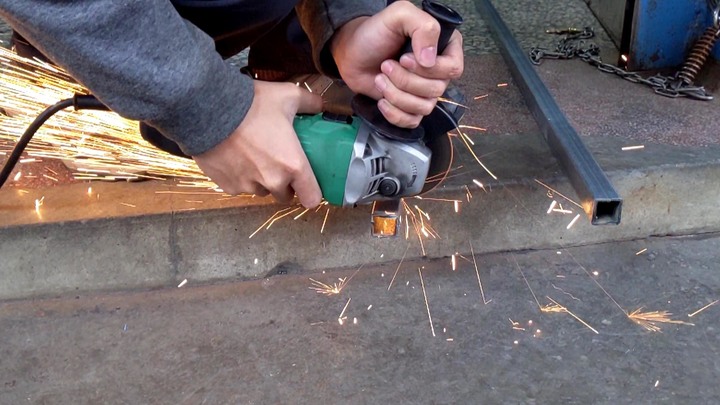

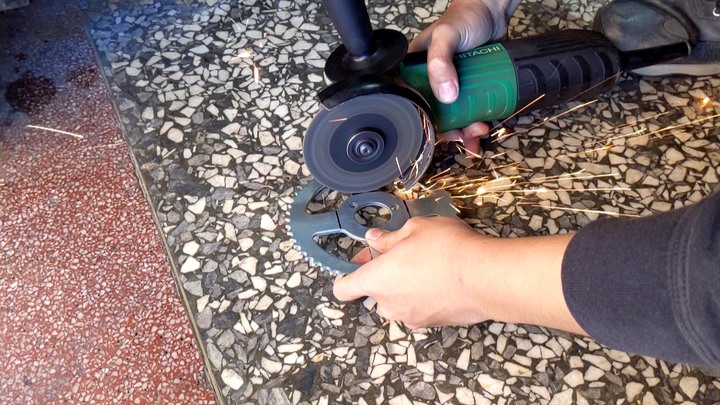

開始切割

切好了(把中間去掉)

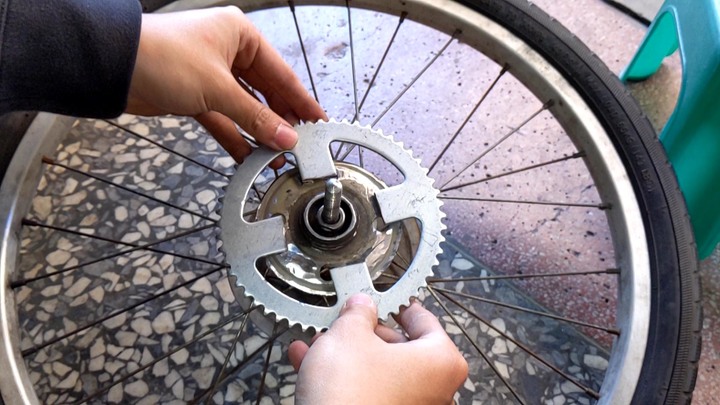

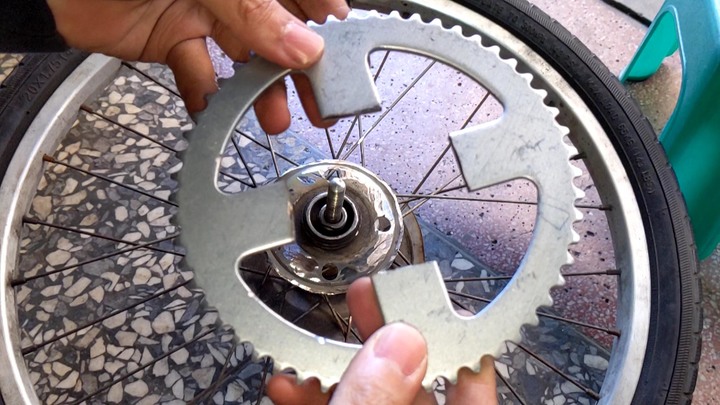

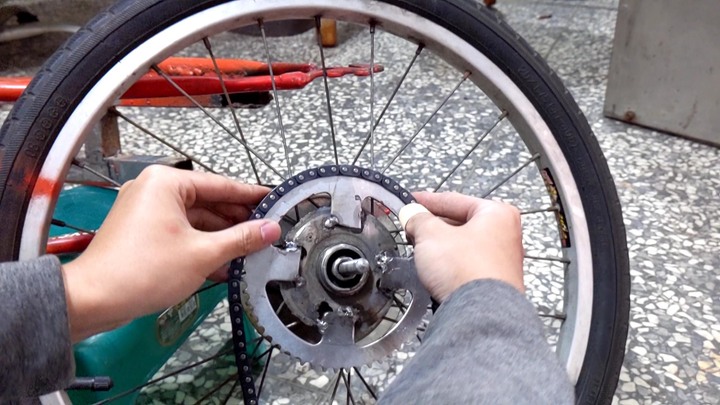

放上去碟盤

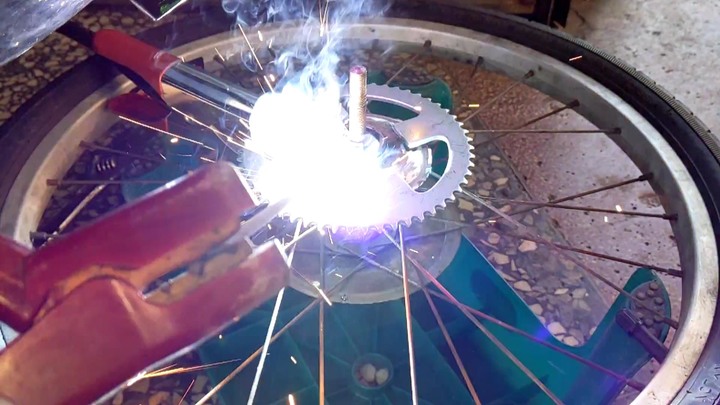

開始焊接

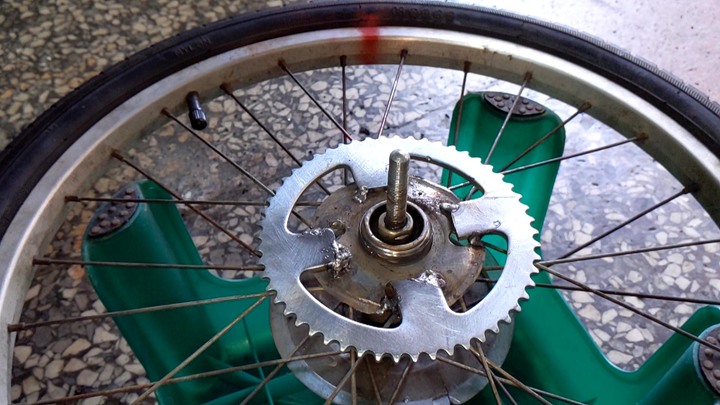

焊接固定後

裝上鍊條

這樣後輪就完成了

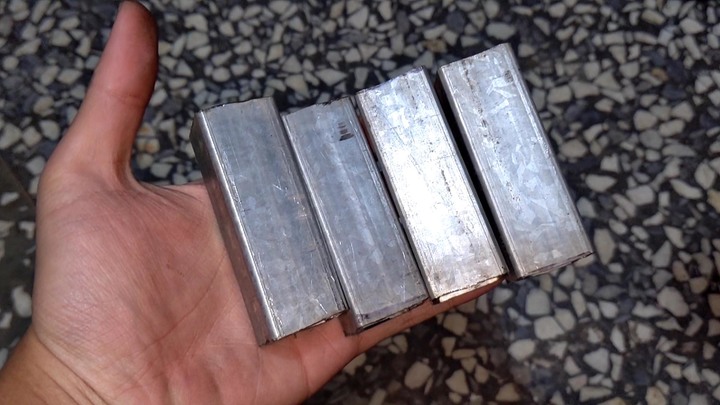

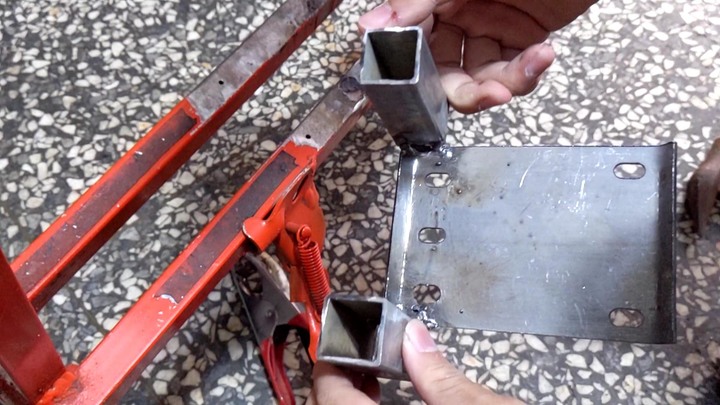

4段2.5cm^2的方管

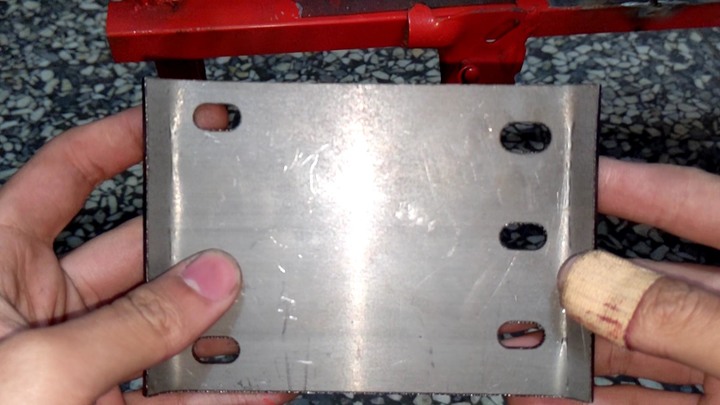

套件附的引擎固定底座

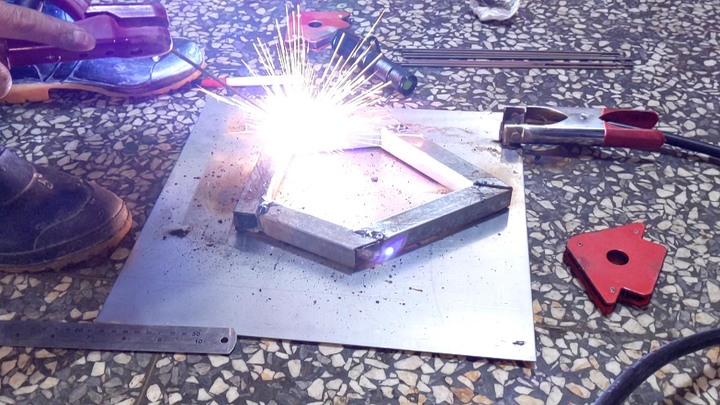

先完成底座

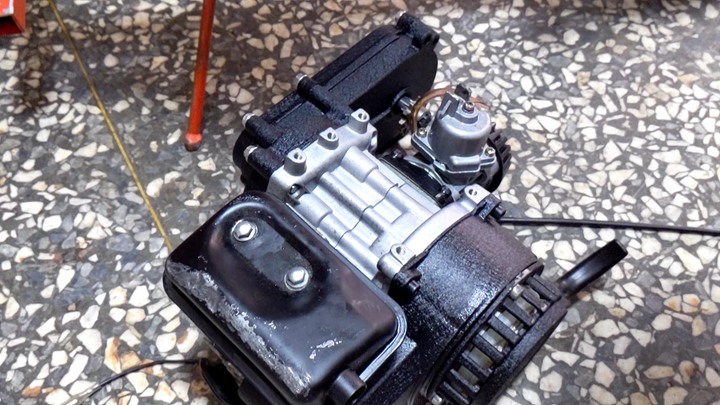

49cc二行程引擎

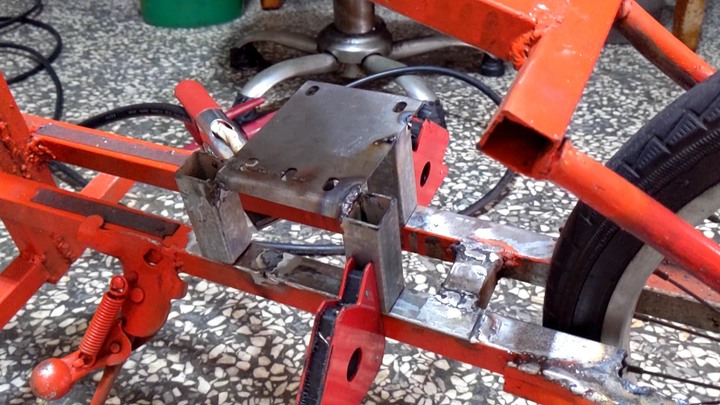

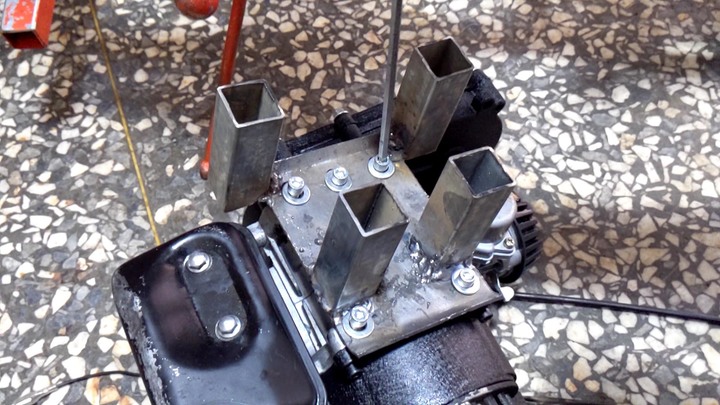

剛弄好的底座

鎖上螺絲固定

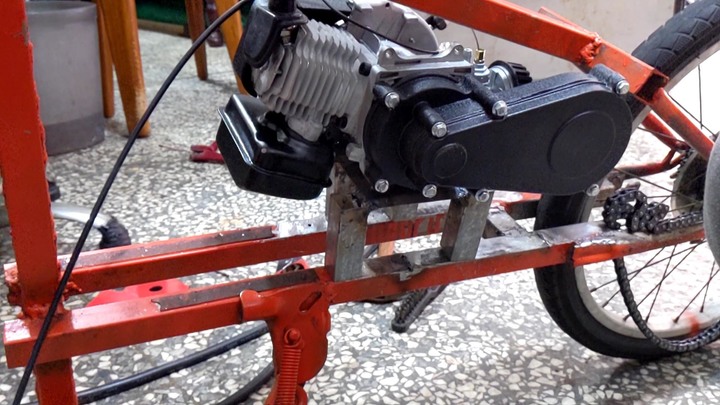

放上車架

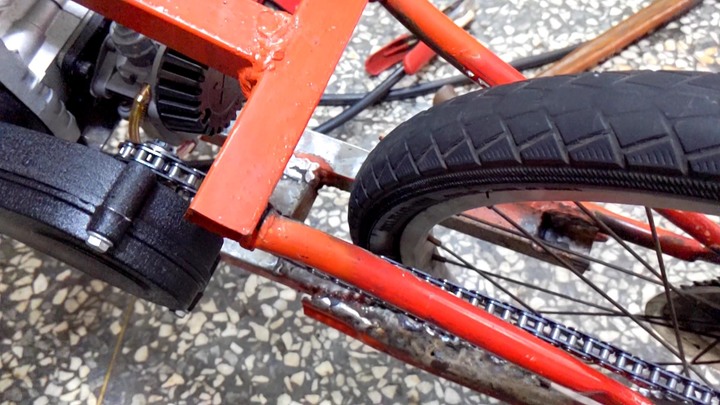

把鍊條掛上

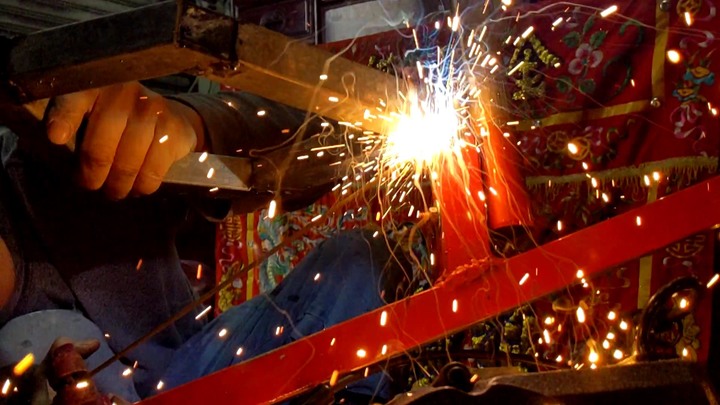

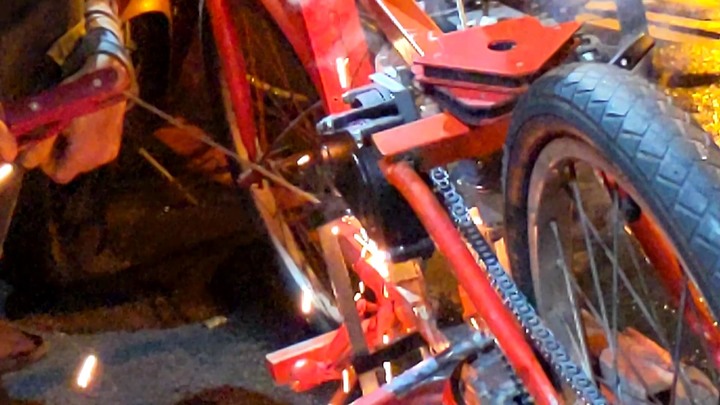

開始焊接固定

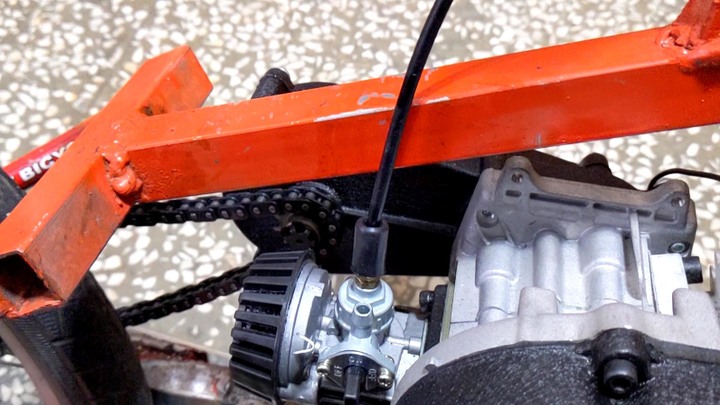

油門線

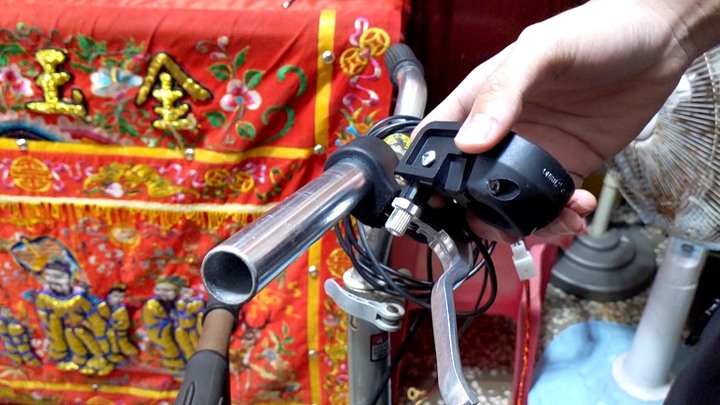

裝上油門轉把

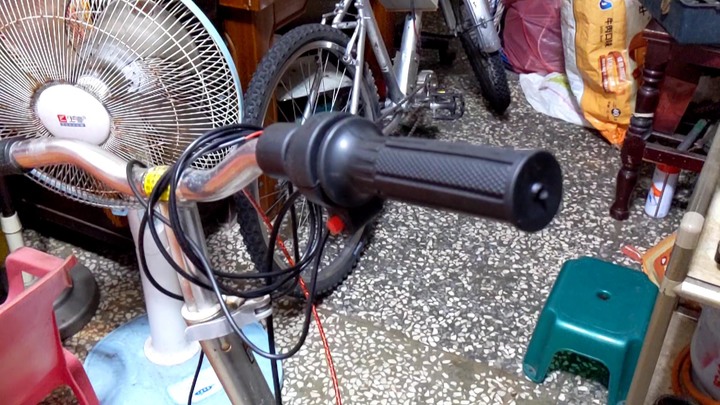

裝好了

做可以放油箱的架子

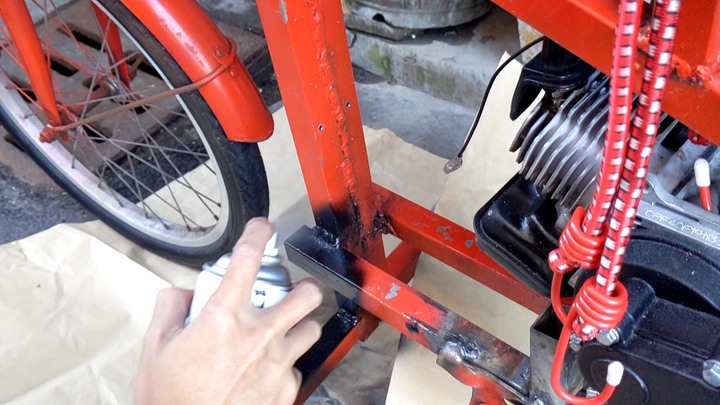

噴個黑色漆

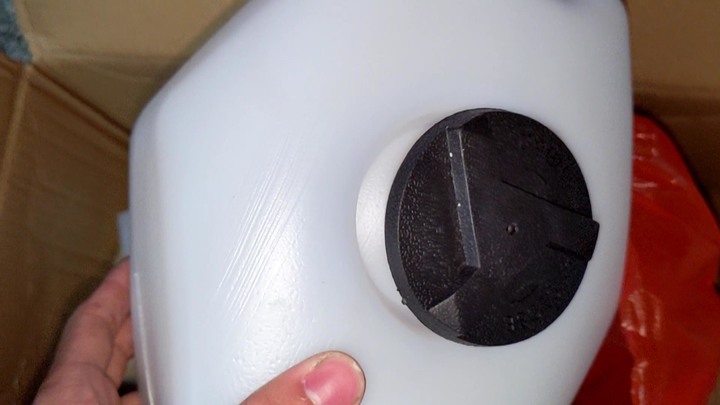

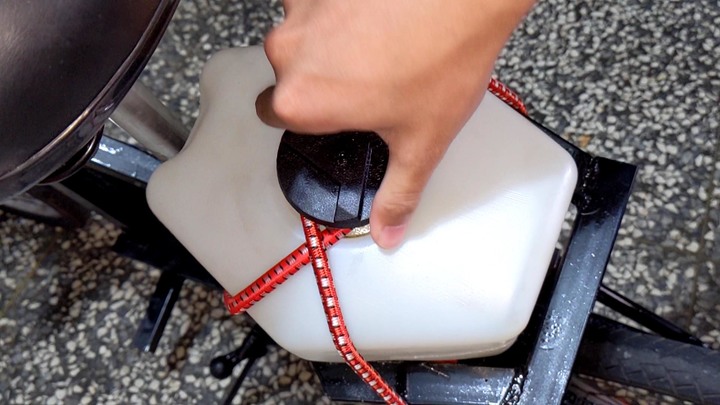

打開油箱蓋子

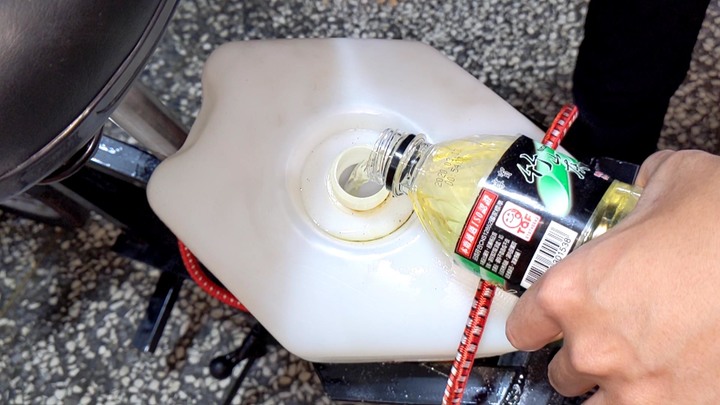

加入1公升 92汽油

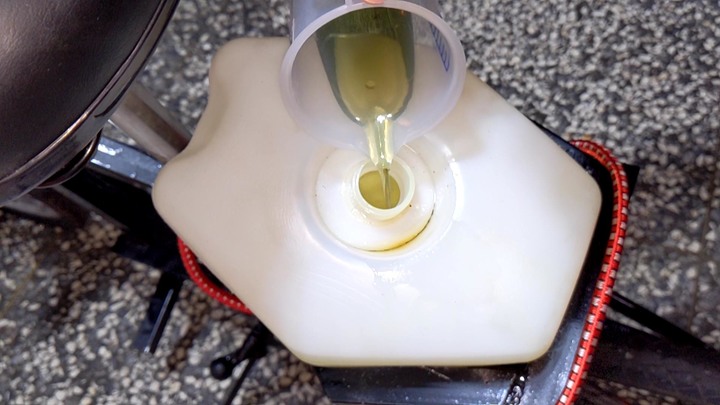

和40毫公升的二行程機油(比例25:1)

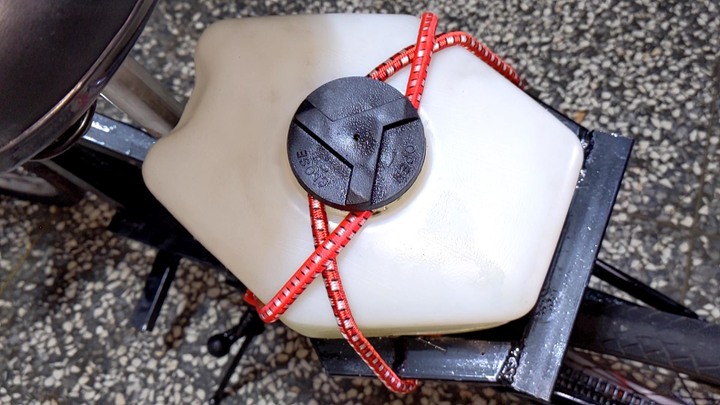

用彈力繩固定油箱

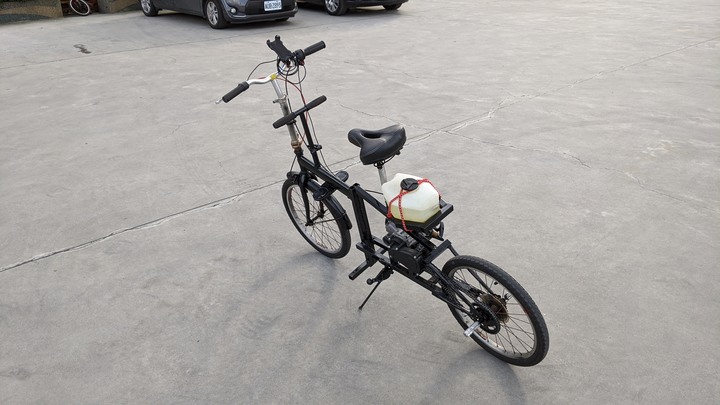

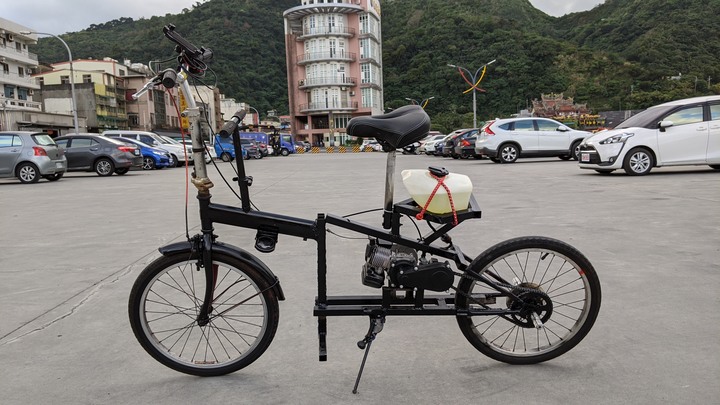

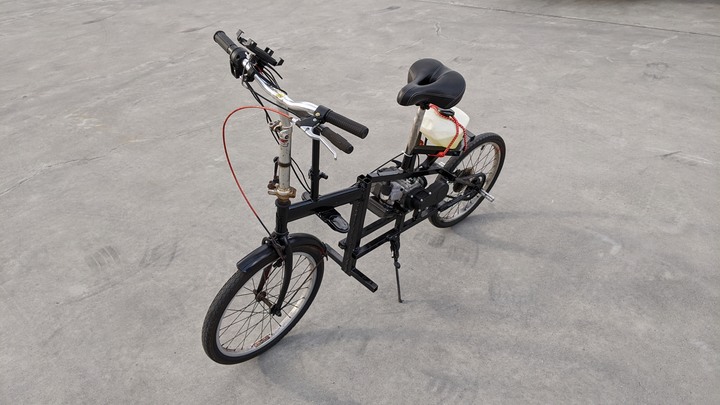

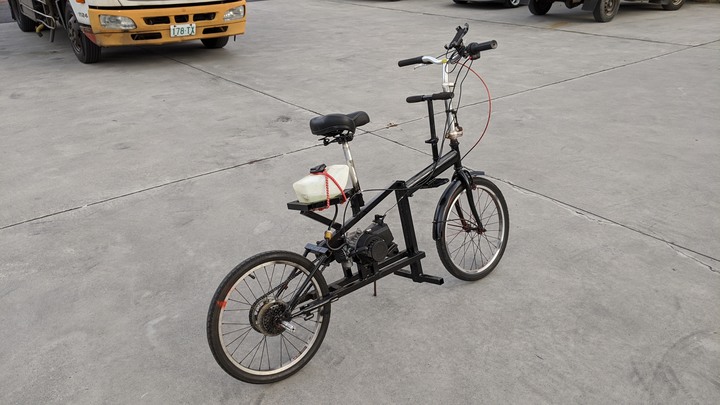

完成!!!

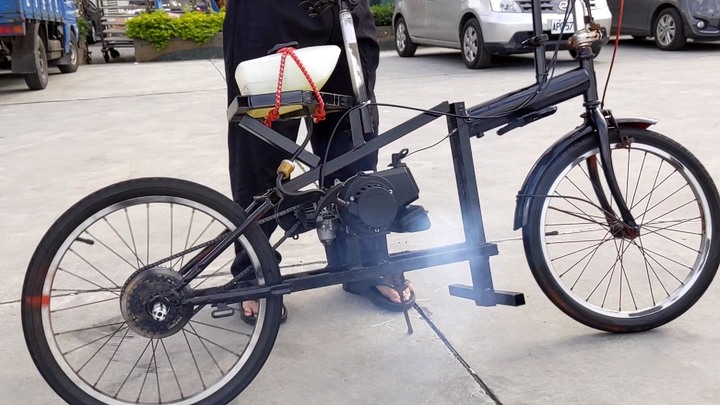

發動引擎~

試騎囉~
試騎畫面與完整改造過程有拍成影片
對這個引擎自行車有興趣的大大可以去看看喔

完整影片連結↓


試騎後的心得:騎起來速度還蠻快的,極限速度可以到50km/h
不過缺點就是引擎聲很大聲,可惜這種改裝不能騎在道路上
可能會被開單罰錢
好了我今天的小小分享就到這邊,有甚麼疑問都可以在下面留言喔
謝謝大家~
