請教公寓5樓的換線疑問

看了版上很多先進發的相關公寓換線文章,理解的還是很少,需請版上先進或有經驗者提供一些意見..感謝
下面是目前的狀況及用電情形.

1樓入戶電表及開關.



問題:1.不知這是1樓表前還是表後開關?
2.50A是指配電箱最大負載是50A嗎?..
3.如果換入戶線時,此開關需更換嗎?..需換相同50A嗎?..或是能加大至50A以上?

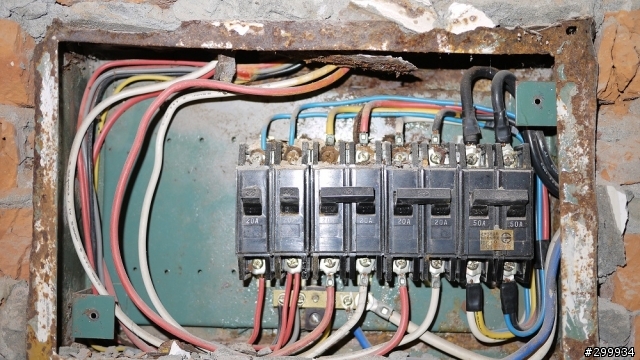

5樓配電箱(生鏽嚴重)..看起來是220V迴路x2及110V迴路x2,總開關是跟1樓1樣是50A

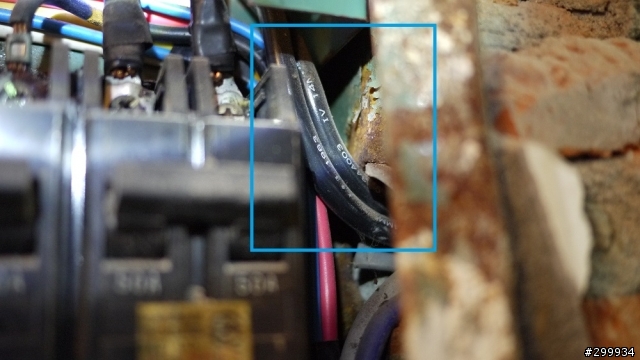

入戶線上有寫14M..應該是14平方線.


問題:1.請問這樣能知道是否有接地線嗎,因為目前的插座都是2孔的,想趁此次更新時換3孔插座?
2.請問入戶線若換成22平方線,不知還能由原本的14平方入戶暗管拉進來嗎?..或是只能走明線外包PVC管?.

目前家中電器使用,及想更換的方式,不知是否可行?.
1.220V冷氣 x 2 各插在現有各自的220V上
請問這是一樣換5.5mm的,然後保留單獨迴路?.
2.110V冷氣 x 2 各插在現有2個房間的一般110V插座上.
請問這如果換2.0mm電線夠嗎?..還是需換5.5mm的,而且各自分開迴路?.
3.40LED TV , 16port DVR及監視器,影片播放器,全插在同1個一般110V上用延長線分接.
請問這如果換2.0mm電線夠嗎?..還是需換5.5mm的,並且獨立迴路?.
4.廚房目前有4個插座(1個是抽油煙機,1個是冰箱,1個是電鍋),現有都是插在一般110V.
請問廚房是否獨立迴路,且更換成5.5mm電線?
5.2間浴室及後陽台洗衣機.
若更换2.0mm夠嗎?..還是需換成5.5mm,並獨立迴路?
7.其他全戶燈具換2.0mm並共用一迴路
8.其他全戶插座換2.0mm並共用一迴路
9.請問大門電鈴也在配電箱迴路內嗎?.需一併更新嗎?
10.目前插座共18處,開關10處,頂燈11處

因為公寓已30年以上未換電線,有請水電來看過,目前會更換如下.若有更好的建議也麻煩告知.謝謝
1.配電箱換直式匯流排14P,有含NFB $7,500(這是要請他寫明用那個牌子型號的配電箱,及裡面會有幾個NFB嗎?)
2.屋內全戶暗管換線,只寫[太平洋2.0mm $16,000].(不知一般換一條暗管線的行情價是多少?.要請他寫明換2.0mm幾條,5.5mm幾條及工錢,料件分開嗎?)
3.入戶線更新成明線電纜14x3C,$14,000 (請問14x3C是指拉進來的電纜是14平方3蕊線[水線,火線,中性線],沒有地線嗎?.)
4.開關更新(國際一般夜光型)1式$2,500
5.插座更新(國際一般型)1式$4,000
2013-12-10 21:56 #1
簡略回答

1.2P50A請配14平方,2P75A請配22平方(要看怎麼走,應該是公寓,後續走明管不太好看)
依你家狀況,應該拉14平方*3C(三芯)*2P50A
接地的問題無解,

2.弱電與室電不要放在一起,電鈴的電源是從配電箱或是最近的電源拉
要的話請她換一個好聽的電鈴,應該不會加什麼費用

3.水電報價很合理,只要注意有無偷料/換料,確實用規定的電料、線材
無熔絲開關選士林電機或是日系品牌
電線電纜選擇太平洋電纜(一線到底,中間不要用接的)
開關插座面板選擇國際牌Panasonic最耐用(建議先看樣品或自己找實體圖片看)
專用迴路線粗細問題,基本上2.0 < 3.5 < 5.5mm
若有110V冷氣,本次拉線時建議線先拉5.5平方*2C或直上3C,但是接線先用110V接到2P20A無熔絲開關上面,之後只要從配電箱改線路就變成220V



網路線與CATV與網路線等弱電可以順便汰換~~依個人需求手頭靈活度

一個開關或是插座,基本報價400~500都有,自己算一下
brantyang wrote:
看了版上很多先進發的...(恕刪)


Ans:1.大部份都是表後,你可以再看一下應該有個大錶前,就是整棟的錶前線接到用戶前開關,(因為如果這是錶前的話,就很容易被偷電,住戶只要關掉開關,接在錶前開關二次側,負載不經電錶,這樣電力公司的電費就會減計)

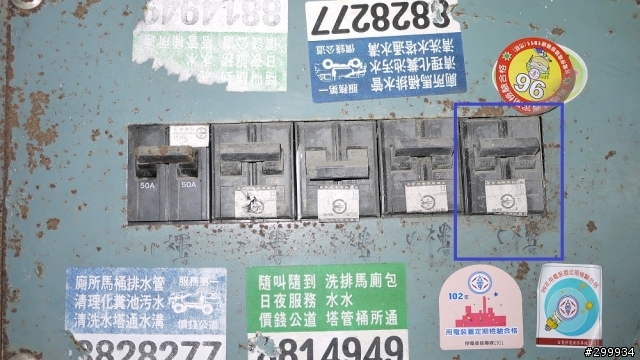

錶前開關如圖所示,借參考01之前面文章的圖左邊
如果不便借圖請告知會立即刪掉

A:2.YES,室內配線14mm2額定電流設定在50A。

A:3.開關可以使用,也可以更換新的,因為可以增加使用壽命,至於入戶線可以不用更換,只是線材是標準線材也沒有氧化變黑的問題,原則上不需要更換線材。不過看到你的線材好像是1983年時出廠的,是可以更換啦!不過你的線材是好線品牌,太平洋業界公認讚的。開關不要加大,用跟原來容量一樣的就好了。

5:Ans:1.你的有接地線不過他用的是藍色的,對方用5.5mm2的接地線你到樓下電錶後方錶箱底板應該會看到藍色鎖在錶箱上或接地端上,標準接地線一定是綠色的,這裡可能早期沒按規定配線,用時樓上開關箱應有個獨立的接地端子台,就跟你圖中的一樣,藍色外皮包覆綠色膠布後鎖在端子台上,同時將箱體也拉一條綠色接地線鎖在拉地端子上,也要配一條綠色的跨線鎖在地線(白色那條)的端子上,成共同接地。

A:2.如果你的管路是3/4"以上(俗稱六分管)還是有機會拉22mm2,不過需要大量的拉線膏,而且管路彎處不能太多,如果接線成功的話,那你錶前跟屋內總開關就可以換成75A的,不過連錶前的線也要更換,此時就要請甲種承裝業來申請開再封,就是請電力公司來封鉛。

延伸問題:ANS
1:YES

2.冷氣還是插在專用迴路及插座上比較適合,你要看你的110V冷氣最大啟動及運轉電流是多少,再選適合的線徑。

3.你看一下每個電氣的最大容量加總後是多少,同時看一下你的延長線最大負載是多少,如果加總不超過15A那就可以使用,如果超過,那就換5.5mm2,延長線特別找重載型的。

4.電鐹跟冰箱可以的話獨立分開配線,冰箱用2.0ok,電鍋及微波爐最好是用5.5以上的專用插,至於抽油煙機,那就併在就近的迴路上吧!(廚房區域迴路因容易潮溼需裝漏電斷路器)

5.2.0夠用了,除非你還會增設烘衣機,那當然配5.5獨立迴路,,同時記住要安裝漏電斷路器,

7&8.全戶燈及插座請不要全在同一迴路上,你可以以房間來區劃迴路數,將房間跟插座設計同一迴路。這樣比較好管理。

9.這要看你的管線成本如何配置了,一般來說會獨立配線管,你會看到室內大門邊上方會有一個電鈴連接盒,一頭管會配置門外,另一頭會進開關箱內。

10.1一般市面上比較好的直式開關箱有照華…等,稱為品字型開關箱,他的大小是用p數來算大小的,如果你的是用14p的那就是總開關2p,再加上左右各6p共14p,就如你舊開關箱數量,除了總開關不鏡射其他鏡射後的數量。最好能要求士林電機等級以上的,市面可能會有仿的要注意,開關你要求他裝滿時那就是14p了,總開關側還可以加裝2個漏電斷路器(近四角型無負載斷功電)。
2.你可以請他寫明2.0規劃幾迴路,5.5mm幾迴路,冷氣專插幾迴路,這都可以請對方寫出來的,請他畫個負載表單線圖,因為到時你開關箱也比較容易判讀。不過配線費用可能會再高一些。

3.入戶線沒有叫水線這種東西,室內以110/220v單相三線供電方式,會有兩條火線跟一條地線白色(中性線)配置,同時另外加上一條接地線 E綠色5.5mm2以上,你是5樓,這個價格或許還有一些空間,不過應該會補去室內配線費用。

4.開關用國際星光系列,一般會用開關數量來計算,如果你覺得貴你可以去材料行買回來請師傅裝,只要你算好每個位置要放的種類,一開 二開 三開 。

5.插座記得一律要用接地型插座,冷氣及配置5.5mm2的插座要找20A重載型的。


補充記得一每個置具出線口要配置接地線,插座也要一要配置接地線,一般開關就不用了,燈具外殼你仔細看,燈具公司都有一個接地點,一則是讓你接接地線,二則,你不接如果漏電出事時是你的責任了,因為他已設置接地點了。

lily11533 wrote:
簡略回答1.2P50...(恕刪)


感謝提供意見,我本來還想請水電透過插座孔拉一條網路線到電視後面,看來還是做罷..弱電不要跟市電在同暗管內..

其實一直有個疑問,對於(電線或電纜一線到底,中間不要用接的),
是指
1.由配電箱無熔絲開關,拉獨立迴路至房間中的插座,一線到底,不要用2條短線接在一起嗎?..
那如果這個迴路,要有3個不同位置的插座,1個開關,1個頂燈的話?..是指像下面這樣嗎?..圖標示不好請見諒..
(1).配電箱NFB --------房間[開關--->頂燈--->插座1--->插座2--->插座3] 像這樣1個接一個的嗎?.
(2). --------房間[開關]
--------房間[頂燈]
配電箱NFB --------房間[插座1] 還是分5條線,每個都一線到底?.
--------房間[插座2]
--------房間[插座3]
kinglee0308 wrote:
Ans:1.大部份都...(恕刪)


感謝回覆意見,覺得有比較懂了...再幾個問題請教.謝謝


1.無熔絲開關1P是110V專用,2P是220V專用嗎?..那1P的可以接地線嗎?..還是要接地線的話,就都要用2P的?.2P的無熔絲開關在匯流排配電箱是等於佔用2個1P的位置嗎?..

2.現有的配電箱總開關50A,2個2P 220V ,2個1P 110V ,如果更換成品型匯流排14P配電箱,可以裝12個1P無熔絲開關,總開關維持2P 50A,依下面的配電想法可行嗎?..是不是要裝下面這麼多的無熔絲開關(11個)?.
220V冷氣 => 2個220V 5.5mm獨立迴路(2P 20A無熔絲開關x2)
客廳電視區 => 1個110V 5.5mm獨立迴路(1P 20A無熔絲開關x1)
廚房電鍋,飯鍋 => 1個110V 5.5mm獨立迴路(1P 20A無熔絲開關x1)
浴室2間,乾衣機 => 1個110V 5.5mm獨立迴路(1P 20A無熔絲開關x1)
後陽台,洗衣機 => 1個110V 5.5mm獨立迴路(1P 20A無熔絲開關x1)
客廳,房間A及2個前陽台頂燈,插座及開關 => 1個110V 2.0mm獨立迴路(1P 20A無熔絲開關x1)
餐廳及廚房冰箱,抽油煙機,頂燈,一般插座及開關 => 1個110V 2.0mm獨立迴路(1P 20A無熔絲開關x1)
房間B,房間C頂燈,一般插座及開關 => 1個110V 2.0mm獨立迴路(1P 20A無熔絲開關x1)

3.頂樓有小花園,想加電源,請問可以將剩下的那個 1P 20A無熔絲開關,拉一條明線8平方外包PVC管到頂樓,進1個9P的配電箱,總開關只能用2P 20A嗎?..之後再從這個小型配電箱去配燈及開關的線?.

4.其實不知以家中目前用電情形,入戶14平方線是否足夠?..

5.漏電斷路器是只能1個對1個無熔絲開關嗎?..還是能1個漏電斷路器對多個無熔絲開關?.

6.另外有在網路上找到日系品牌的無熔絲開關,看起來是1P大小,但上面是寫2P2E,不知是使用在配電箱的各獨立迴路嗎?..如果同款有50A那是不是可以用在總開關及1樓表後開關?...

借一下拍賣的圖,若覺得有侵犯權益煩請告知移除


brantyang wrote:
(電線或電纜一線到底,中間不要用接的),
是指


不能在管路中
建議你去Google搜尋"六角壓接"

去看很多圖片就會有所了解(新式配電箱配置NBF的位置與相對位置)

1P原則上110V使用,但兩個1P也可以並列成當2P使用,內部與2P(2*110=220V)完全相同,因為開關連動

所有的接線處都要在開關插座盒、配電箱處,避免電氣膠布日久會脫落導致短路(若真的真的不夠長,要用長短接,所謂長短接,兩條線接的位置不要在同一點,第一避免肥大,第二避免短路)


brantyang wrote:
感謝回覆意見,覺得有...(恕刪)


ANS:

1.在單相三線110/220v的供電系統中,1P用於110v火線,2P用於220V火線+火線;NFB主要是在啟閉帶電的火線,地線不需經過NFB,漏電斷路器平衡電流作動需求外(針對單一迴路保護;110V火線+地線、220V火線+火線)。如果你非要將火線及地線經過NFB當作延伸至其他110V分電箱時,那你可以使用BH型NFB附漏電斷路功能的,就可以使用1P的空間,不過220V的又要兼可使用110V的分電箱時,就比較麻煩,因為找不太到2P附N的BH型漏電斷路器,可能要用3P附N,不過這又不是一般家庭適合的了,因為你用的是品字型開關箱,一次側是2P的匯流銅排,那只針對兩條火線分配,地線直接設計了端子台,所以220V的是不考慮地線的如果要拉到分電箱那就裝一個3P的開關,裝在最下面,然後將最下面的匯流銅排切掉1P,然後從地線的端子台上拉一條地線鎖在銅排切掉的那個NBF一次側點,這樣就能拉分路到新的分電箱。不過就是要3P的空間了,如果要漏電斷路功能,就在延伸的分電箱那裡再安排要安裝漏斷的迴路開關!2P顧名思義就是佔兩個1P的空間。

2.14P品字型開關箱,扣除你總開關2P 50A剩12P的空間,12P-冷氣4P剩8P,依你其他1P的分配也還OK,不過如果可以的話開關箱可以用16或18P的,因為細看了一下客廳跟燈插座可以獨立個一迴,通常客廳燈比較多些。

3.頂樓如果你開關箱用14P的,就剩1P能上樓上了,記得要拉接地線,最好拉4C的CABLE(以後擴充用),頂樓容易受潮,器具外殼要接地,樓上裝個2P的,鎖一條火線一條地線,然後在2P的地線側連接至地線端子台,火線側分接幹線至兩個10A的1P NFB,就這樣了 。(除非你5樓的進屋線換22mm2(75A)才有更多的空間增設開關,那時頂樓就是拉220/110V附接地線4C的電纜上去

4.如果可以儘量把所有用電設備容量找齊,然後再檢討是否足夠。

5.不要考慮漏電斷路器問題了,因為110V 1P的NBF也可以附漏電斷路功能,220V的也有2P NFB附同樣的功能,所以不用擔心了這個問題了。

6.這個應該要配合該公司出品的對應開關箱使用,因為一般品型開關箱相對位置都是以1P1個極位來設計的銅排,你圖片的開關1P的位置能使用二極的接點,也就是說可以220V使用,這種很多用來安裝220V設備使用的,市面的開關箱無法對應該產品的位置,這是可以省很多空間啦!不過就是要特別去買他的東西就是了。

kinglee0308 wrote:
ANS:1.在單相三...(恕刪)


感謝您的回覆,一直勞煩您,有些問題再請教

1.既有配電箱牆面如下,因為管路的關係,要換裝直式匯流排的話,只能找類似這種內箱上下左右皆有出入線孔的嗎(目前找到的只有上下有出入線孔)?.
#上下左右皆有預留出入線孔範例.


2.現有配電箱牆面及管路如下圖,如果要裝新的直式配電箱,以不重拉入室線為前提,是只能把下面的管路切短嗎?.另外好像只有我圖上畫的藍色線是6分管,橘色入室線是內徑約4cm管,其他我在插座跟開關看到的管內徑約1.6~1.7mm,不知這樣能換5.5mm的線嗎?..
#現有配電箱牆面


3.家中電器耗電量,以現有入室線14平方,不知容量是否足夠?..
*號表示24hr使用
#220V
(01).客廳
A.1對1分離式冷氣:N/A
(02).房間A
A.窗型冷氣:起動30A ,運轉5.2A ,消耗功率 ?A [1.1kW]=>這要怎麼換算成W
#110V
(01).客廳
A.頂燈:1.05A [115W]
B.電視:0.89A [98W]
*C.監視主機:2A [220W]
*D.監視器x16:7.2A [792W]
*E.電腦:3.64A [400W]
F.22吋LED螢幕:0.22A [24W]
G.玄關燈:0.21A [23W]
(02).客廳陽台
A.頂燈:0.42A [46W]
(03).房間A
A.頂燈:0.63A [69W]
(04).房間A陽台
A.頂燈:0.42A [46W]
(05).房間B
A.頂燈:0.63A [69W]
B.窗型冷氣:起動35A ,運轉6.7A ,消耗功率6.54A [720W]
(06).房間C
A.頂燈:0.63A [69W]
B.窗型冷氣:起動35A ,運轉6.9A ,消耗功率6.54A [720W]
(07).房間A浴室
A.頂燈:0.42A [46W]
B.吹風機:10.91A[1200W]
(08).浴室
A.頂燈:0.42A [46W]
B.烘衣機:12.73A [1400W]
(09).餐廳
A.頂燈:0.42A [46W]
B.烘碗機:1.82A [200W]
C.微波爐:12.82A [1410W]
*D.熱水瓶:7.64A [840W]
(10).廚房
A.頂燈:0.42A [46W]
*B.冰箱:6.5A [715W]
C.電子鍋:11.18A [1230W]
D.蔬果機:10.91A[1200W]
E.大同電鍋:7.27A [800W]
(11).後陽台
A.頂燈:0.42A [46W]
B.洗衣機:4.55A [500W]
brantyang wrote:
感謝您的回覆,一直勞...(恕刪)


不客氣
1.照華品型開關箱應該就有上下左右開孔的,購買時跟材料行交代即可,再不然就是請水電開孔就好了。參考網址 照華品型開關箱 你PO的開關箱圖片漏了接地線銅排G。

2.對的把下面的管截短ok的,可以換5.5mm2的線,橘色的是不是因為切斜面了所以量出來是4cm,如果管直徑是4cm,大約換算是1.5"的管,拉22mm2的進屋線是ok的。

3.W=V*A
220V的1對1分離也暫時以7A計算好了
220V*5.2A=1144W

110v的電器總w數11136w/110V=101A(大約),均分給二條110V火線,每條負載約50A左右。


如果加上220V冷氣全部同時起動時,每線負載約62A,所以50A的總開關會不足,

不過你經常使用110V的設備約2976W,大約27A,如果分配給2條110V的線,每線大約是14A,(其中熱水瓶也是要加熱時才會有的負載,冰箱也是壓縮機啟動時才會有那麼大的電流)記得請水電將經常用電的迴路均分給2條110V的總電源。

所以用使用率而打個8折,62A大約是49A左右,(你的設備用電量較大的就不要同時啟用,比方微波爐跟烘衣機超過1000W的設備冷氣除外)那原則上是夠用的,只要用電時特別注意!如果要不受限制的開心用電器,那就是更換22mm2的進屋線了。

在此同時,50A總開關的KA值選高一些的至少15KA以上如果可以25KA,因為你有些電器啟動電流較高,如果很多電器同時用電時假設要到達50A時,那瞬間的啟動電流,有可能使總開關動作跳脫,所以選用KA值高的避免此況情形發生。(記得樓下的錶後開關也要換跟室內總開關同等級的)
