[校正文]Panasonic Neo PDP TH-P42G10W

前言~
引用246樓孫大之經典文章!


前提先說明一下,在影音的世界裏,
基本上是不太可能原影音重現,這個只是一個理想跟口號,
除非重臨現場或是將來虛擬實境成熟後才有可能,
唯一能夠確定可以獲得的是製作者利用各種手段製造出類似的感覺。

舉例來說,大家看一些dvd或bd片裏,裏面有很多花絮,
都會拍到現場打光的情況,大家可以看到某個場景是如何拍出來的,
像我印象最深刻的海灘這部片裏,夜晚的場景實際上是在白天拍的。

像大炳講過他去好來塢拍片時,人家搭棚是在街上整個搭起要拍的場景,規模真得會嚇死人的。
唯一可以確定的是,導演是用各種手段在最終的媒材上表達出他所要營造或表達的感覺。
聲音其實也是有類似的現象,在錄音室裏面做的手腳是相當多的,
但無非都是想讓聽者有重臨現場的感覺,但基本上都是要加入相當的做工進去,
無耐聆聽空間也是一個很重要卻難搞的因素,再加上喇叭算是機械裝置,有慣性的問題,
所以變因較多,想要重現製作者想給的感覺更困難。幸運的是視訊這點方便多了,
只要環境無光害就能達到了,才變得容易追求。

也許有人會說,從拍攝到最後製作媒體中間那麼多步驟,總會有人不照規範來,
那我們最末端照規範做有什麼用呢?這樣的講法邏輯上是有問題的。
如果你是導演,會讓你的成品在你沒看過結果前就出去嗎?我想是不會的,
不管中間的步驟怎麼做,導演或製作者一定會看到最後成品的結果,
驗收後才會出去,所以他們都會在業務用機上監看整部作品後才決定發行。
想想如果一個場景原本要表現陰暗的感覺,結果後製的人黑位準沒調好,整個畫面變亮了,
導演會看不出來讓它發行嗎?答案應該是很明確。
所以基本上好來塢的影片製作品質都還算一致,都會照標準流程做,
不會有工作人員找自已麻煩,讓後面過不了關,被幹譙後重做。

那電視台的節目呢?我只能說電視台比較有即時性跟實務上的考量,
有效率的問題,不一定能做好,加上台數那麼多,品質參次不其,
就不列如討論了。不信的話可以看一下在空檔時電視台送出來的color bar,
每台都需要調才能正確。即然那麼亂沒個準,就不要管它了。

那製作者監看的畫面到底長什麼樣呢?這個才是我們能追求到的目標。
正確的畫面簡單的定義就是要再現影片製作者的意圖,
也就是在一般沒有特殊光線的場景下,人要像人,樹要像樹,花要像花,鬼要像鬼。
這不是一句廢話嗎?其實這是一個很嚴格的標準,大部份機器都達不到。
那這時你可能要問,在看影片時我怎麼知道影片裏原本的人、樹、花是長什麼樣?
我怎麼知道我看到的跟原來是一樣或不一樣?
所以單從這些看的順不順眼來調整機器,基本上是不對的,視訊的播放標準非常明確,
不像音訊那樣容易受空間的影響而造成播放標較難達到,
視訊對空間的要求簡單來說就是要暗,投影機則進一步要求要房間無光、
布幕周邊還要防反光、以及布幕邊要做遮幅才能得到最佳的效果,剩下的部份才是器材的因素。

所以這時我們來談一下何謂好的系統,至於實際操作步驟,
在"Kal的HCFR終極灰階及色彩校正手冊"裏都有,
看完本文對照著做,相信會有很大的收穫的。


一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一
本文

基於廣大站友的極力推薦松下Neo PDP~
所以小弟特地休假~帶著尚未發表開箱文的儀器連夜北上內壢~就為了一睹該風采~
廢話就不在多說了~直接進入正題~



量測儀器:工業級Eye-One Pro ( i1 Pro )
量測軟體:CalMAN v3.3
播放器:PS3
BD:AVS HD
線材:大通 HDMI 1.3版 3m
測試環境:低光害環境

ValkyrieVF25大(12頁111樓)向台灣松下的詢問得知~
國外的THX模式.等於影像模式裡的-影像柔和模式~
所以小弟採用影像柔和模式作基礎~

因為42G10W沒有白平衡(Drive與Cutoff)的調整選單也沒有色彩管理系統...
所以導致小弟在校正時受到極大程度的限制...
因此小弟只能在選單中可調整的範圍內...儘可能去達成較為接近影像重現的規範...
但是呈現出來的影像與真正做過色彩校正的顯示器...還是有不少程度的差距...


PS3設定值如下:
影像設定:BD/DVD影像輸出格式:Y Pb/Cb Pr/Cr
顯示器設定:RGB Range (HDMI):限制
顯示器設定:Y Pb/Cb Pr/Cr Super-White (HDMI):關閉

先使用PS3播放AVSHD將對比與亮度做出適當的修正~
測試環境屬於低光害場所~所以此次把最高輝度訂在35 fL(125cd/m2)~
以不損失最低輝度與保持最高輝度為基礎~調整對比/亮度將灰階暗部/亮部拉至最明顯情況~


TH-P42G10W設定值如下:
影像模式:影像柔和
對比:+57
亮度:+61
彩色:+29
自然色:+0
畫質:+50
白平衡選擇:偏紅(標準為8000k...偏藍破萬k...)
愛眼:無
雜訊抑制:無
放大畫面調整:(無法選擇)
電腦項目設定:(無法選擇)

其他設定
3次元Y/C迴路:(無法選擇)
色彩本體:高畫質(無法選擇)
影片壓縮雜訊抑制:無
黑接準位:偏亮(選擇偏暗的話...無論如何調整對比/亮度...也是一樣會導致暗部細節損失)
高畫質畫面設定:畫面2
水平寬度設定:畫面1(無法選擇)

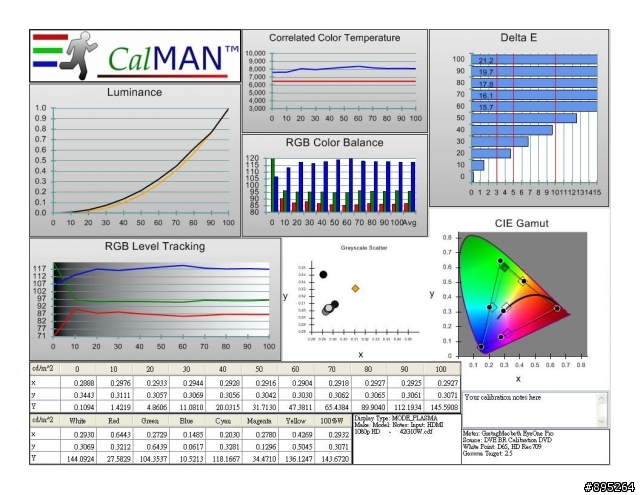

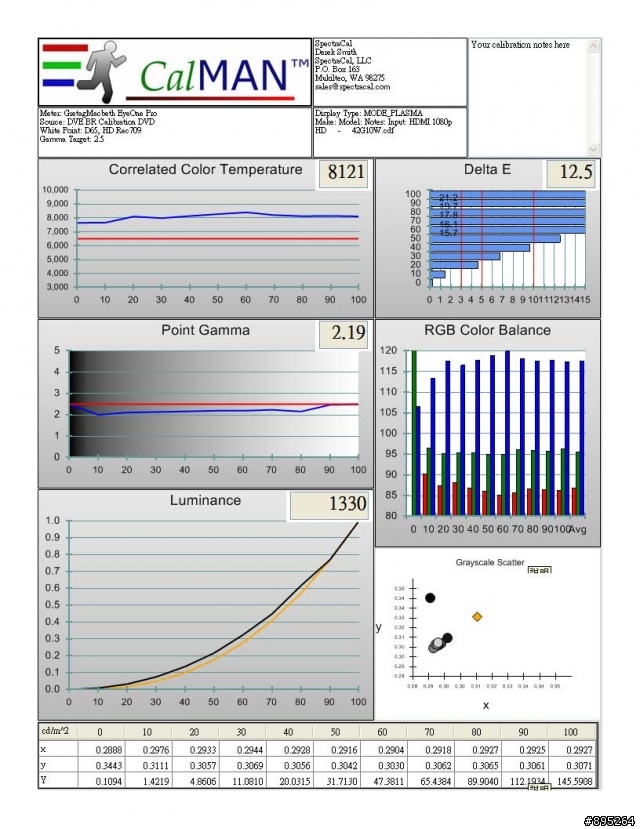

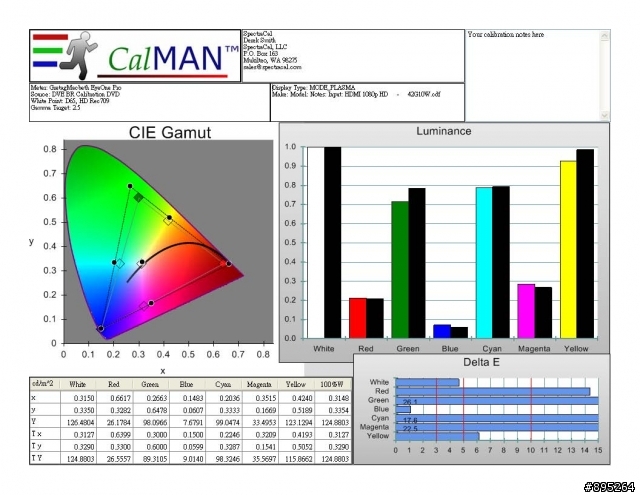

量測數據如下:







影像模式:影像標準
對比:+73
亮度:+61
彩色:+36
自然色:0
畫質:50
白平衡選擇:偏紅(標準為8000k...偏藍破萬k...)
愛眼:無
雜訊抑制:無
放大畫面調整:(無法選擇)
電腦項目設定:(無法選擇)

其他設定
3次元Y/C迴路:(無法選擇)
色彩本體:高畫質(無法選擇)
影片壓縮雜訊抑制:無
黑接準位:偏亮(選擇偏暗的話...無論如何調整對比/亮度...也是一樣會導致暗部細節損失)
高畫質畫面設定:畫面2
水平寬度設定:畫面1(無法選擇)

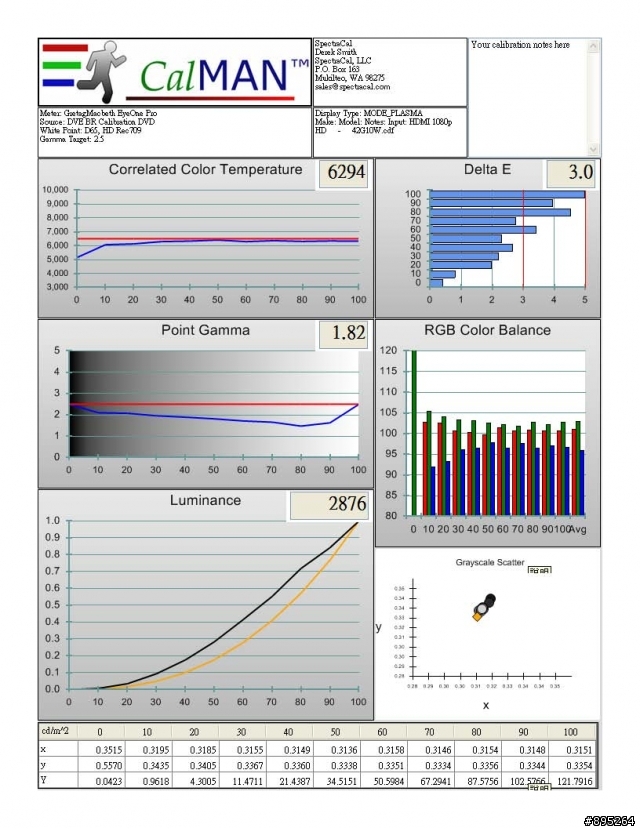

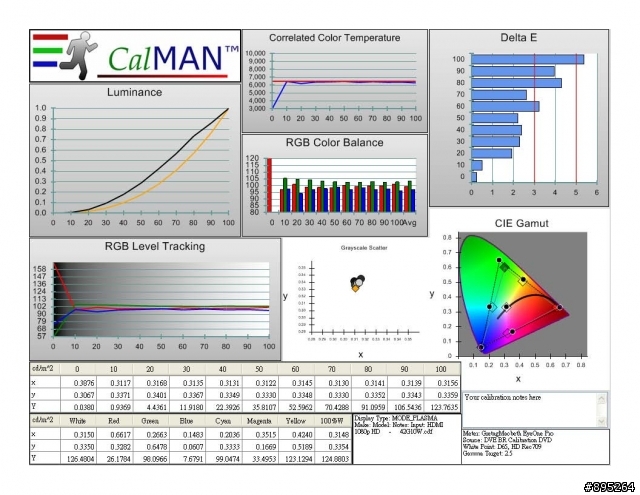

量測數據如下:







小建大提供的TH-P50G10W建議的BD用數據:
影像模式選擇:影像柔和
對比:+100
亮度:+72
彩度:+27
自然色:-3
畫質:+70
白平衡選擇:標準設定
愛眼:無
雜訊仰制:無
其他設定
3次元Y/C回路:無
色彩本體:高畫質(在小弟的測試下根本無法選擇標準...小弟也無法了解小建大為何能更換為標準...)
影像壓縮雜訊仰制:無
黑階準位設定:偏暗(小弟建議改為偏亮...否則無論如何調整對比/亮度...也是會導致暗部細節損失)
高畫質畫面設定:畫面1
水平寬度設定:畫面1

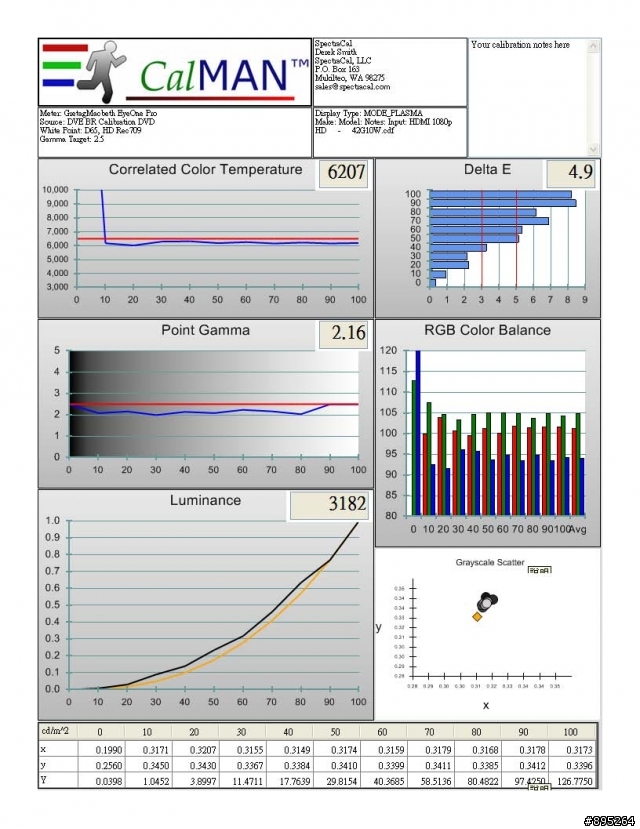

量測數據如下:





附加壓縮檔: 42G10W量測數據PDF檔




一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一

如果偏好冷色之站友,小弟建議可以參考33頁 324樓 yeulin1129大提供之設定值~
柔和模式~色溫8000K~做過基礎簡易調校~

影像模式: 柔和
對比 +57
亮度 +64
色彩 +35
自然色 +8
畫質 +50
白平衡: 標準
愛眼: 關
黑階: 偏亮


一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一
顯示器-基礎簡易調整
每台機種都有各自的優/缺點~ 完美的產品並不存在於人間~因為永遠都有進步的空間~
2009-11-03 3:07 #1
搶坐沙發

果然
事實還是另人無法接受啊

(預想的到會有什麼樣的回覆了)

不過真感謝光大,造福這麼多廣大站友.





哎呀~沒搶到頭香~

以最近的文章經驗看來
感覺上又會有一場戰爭發生
不知道會不會有人跳出來質疑儀器的準確度
測試是否不公正...布拉布拉的

不過還是感謝光大用心的測試實事求是
期待光大也接著測試一些中高階液晶來作一下比對~

光大~小弟想看看 JVC LT-42WX70的數據啦~~


HCY8631 wrote:
不知道會不會有人跳出來質疑儀器的準確度
測試是否不公正...布拉布拉的



放心吧,
一覺醒來應該是回覆到第二頁的.

----------------------------------------------------------------------------------

光大要不要稍微解釋一下這些圖表所帶表的意義?



(不過就我所知,那三條紅,藍,綠的線,大家不是都盡量想調在一起嗎?)


順便附上CNET的設定值.
(我怎麼那麼愛複製貼上?)
--Picture menu
Picture mode: THX
Contrast: +100
Brightness: +58
Color: +50
Tint: 0
Sharpness: +75
Color temp: Warm2
Color mgmt.: Off
x.vColor: [grayed out]
C.A.T.S.: Off
Video NR: Weak
Zoom adjustments: [grayed out]
PC adjustments: [grayed out]

-Advanced picture submenu
3D Y/C filter: Off [grayed out]
Color matrix: HD [grayed out]
Block NR: Off
Mosquito NR: Off
Black level: Light
3:2 pulldown: On
24p direct in: 60Hz
HD Size: THX [grayed out]
H size: Size 1 [grayed out]

----Custom settings----

Picture mode: Custom
Contrast: +61
Brightness: +75
Color: +40
Tint: 0
Sharpness: 0
Color temp: Warm2
Color mgmt.: Off
x.vColor: Off
C.A.T.S.: Off
Video NR: Weak
Zoom adjustments: [grayed out]
PC adjustments: [grayed out]

-Advanced picture submenu
3D Y/C filter: Off [grayed out]
Color matrix: HD [grayed out]
Block NR: Off [grayed out]
Mosquito NR: Off
Black level: Light
3:2 pulldown: Off [grayed out]
24p direct in: 60Hz
HD Size: Size 2
H size: Size 1 [grayed out]


先來去昏迷了....
各位晚安.

HCY8631 wrote:
哎呀~沒搶到頭香~以...(恕刪)


先感謝光大花那麼多心力測機,真得是有數據有真相。來北部也不找小弟一起去看一下,順便招待你喝個涼的。
i1pro還不夠準的話,可能一堆做色管的都要死了,它當然不是最準的,但校電視算夠用了。
請問一下光大,這兩台白平衡是不能校的是嗎?沒看到調整數據?
真平布幕 wrote:
先感謝光大花那麼多心...(恕刪)

回孫大~

就因為色彩精準度不是用嘴巴講的...
所以才用儀器測量並且提供量測數據佐證...


既然孫大這麼說了...
那小弟明天只好厚著臉皮去去讓您請喝飲料了...
等中午換小弟請您吃午餐~


白平衡無法調校...只有偏紅/標準/偏藍...三個選項...
也沒有色彩管理系統...所以也沒辦法去拉xy值...
小弟只好針對對比/亮度/彩色(色彩)/自然色(色調)/畫質(銳利度)這幾個項目做調整...
每台機種都有各自的優/缺點~ 完美的產品並不存在於人間~因為永遠都有進步的空間~
HCY8631 wrote:
哎呀~沒搶到頭香~以...(恕刪)

回HCY8631大~

這是儀器量出來的...
如果嫌數據不好看的話...
那就請台松引進等同日/美規THX認證機種或是開放工模給消費者...


如果連i1 PRO都嫌不夠準的話...那小弟沒轍了...
因為在上去的儀器都比小弟的電視貴了...


那就如你所願...犧牲一下睡眠...幫你測量...



首先先將該顯示器暖機1小時~
而測試環境依舊屬於低光害場所~所以一樣採用PS3播放AVSHD~
先調整背光讓最大輝度達35 fL(125cd/m2)~然後調整對比讓灰階亮部調整至最明顯的情況~
然後再依不損失最低輝度為基礎~調整亮度將灰階暗部拉至最明顯情況~
再來就開工了...開始進入漫長的色彩校正工作...


PS3設定值如下:
影像設定:BD/DVD影像輸出格式:Y Pb/Cb Pr/Cr
顯示器設定:RGB Range (HDMI):限制
顯示器設定:Y Pb/Cb Pr/Cr Super-White (HDMI):關閉

42WX70設定值如下:
色調+1
色調設定-BY Gain:+0
色調設定-BY/RY Angle:+0
色彩:0
對比:+1
對比設定-黑階延伸:關閉
對比設定-動態dc偏移:關閉
對比設定-自動調整對比:關閉
亮度:+2
銳利度:+0
增強器:模式-5
增強器設定-清晰度:+0
增強器設定-水平增強:+5
增強器設定-垂直增強:+5
背光:-4
背光設定-智能畫面:關閉
背光設定-動態背光:關閉
色彩系統:自動
色彩矩陣:709
色域:標準
色溫:暖色2
白平衡-紅色激勵:+1
白平衡-綠色激勵:+2
白平衡-藍色激勵:0
白平衡-紅色切除:+1
白平衡-綠色切除:-3
白平衡-藍色切除:+1
色彩管理:模式-2
色彩管理設定-紅色色調:+15
色彩管理設定-紅色濃度:-3
色彩管理設定-黃色色調:+5
色彩管理設定-黃色濃度:+16
色彩管理設定-綠色色調:-11
色彩管理設定-綠色濃度:-4
色彩管理設定-青色色調:-9
色彩管理設定-青色濃度:-3
色彩管理設定-膚色色調:0
色彩管理設定-膚色濃度:0
色彩管理設定-色彩亮區:0
色彩管理設定-色彩暗區:0
色差補正:模式-5
畫質管理:關閉
雜訊抑制-數位化VNR:關閉
雜訊抑制-MPEG抑躁:關閉
3DY/C:關閉
影片自然化:自動
畫面延遲時間:標準
PC顯示器模式:關閉
ECO模式:關閉


量測數據如下:






題外話...

看起來LCD機種似乎不可套用數據...極有可能需要個別校正...
給小弟點時間...多測幾台機種看看...順便測量它牌機種交叉比對...



色彩矩陣:709 色域:寬
白平衡/色彩管理皆未調整情況下...
每台機種都有各自的優/缺點~ 完美的產品並不存在於人間~因為永遠都有進步的空間~
阿光

巨蛋屋頂別忘了比較哦~~~
您的支持是我成長的動力.您的鼓勵是我生存的意義.您的讚譽是我肌膚的保養品
請問光大這些數據代表的是什麼意思?

小弟不是很懂....感謝


光之白翼 wrote:
基於廣大站友的極力推...(恕刪)
光之白翼 wrote:
基於廣大站友的極力推...(恕刪)

光大, 非常感謝您的指教, 小建也能學習到更多呢!

對了, 有機會能否幫忙看一下小建TH-P42X10W的第三版參數呢?
因為那一版是我比較深入針對第四台去調教的...
我也好奇想知道情況是怎樣!!

To 有其他想法的朋友...
讓你們失望了, 我跟光大本來就有交流過心得了...
我尊重他的專業求 "真" , 我走我的個人喜好求 "美" , 所以... 我完全不會介意光大這樣的測試, 甚至很高興的!

何況我會調的原因還有一個... 即使後端顯示設備都完全遵循100%正確的XX標準好了, 偏偏最前端的訊號源頭(如第四台, BD/DVD, Games...)卻沒個統一標準... 那最後顯示出來的結果... 大家就能猜到了!

所以...
光大, 有機會快幫忙也測試一下TH-P42X10W吧, 我也很好奇呢...


PS.幫您加個分!
