唯快不破 Netgear RN526X 企業級 10G NAS 分享(陸續更新)

*此篇文章是否有收受廠商撰寫文章費用、行銷費用:沒有
*此篇文章內測試商品來源:廠商借測
*此篇文章內的測試商品測試完後處理方式:雖然我希望拿出來抽獎, 但這要歸還廠商


電影【功夫】中火雲邪神名言:「天下武功,無堅不破,唯快不破」, 而這台 Netgear ReadyNAS RN526X 10G NAS 到底多快? 這裡會將軟硬體相關功能分成數篇介紹.


***相關連結***
Netgear ReadyNAS 中文知識庫
X-RAID 及軟體相關功能介紹
X-RAID 介紹影片
記憶體擴充說明
10G 讀寫實測
10G throughput 實測 (iperf3)
對付勒索病毒 - BTRFS Snapshot 快照實測
ReadyNAS ReadyDR 災難復原實戰
iSCSI 實測
RAID rebuild 速度實測
ssh 啟用
Plex Media Server 多媒體應用
公有雲及 ReadyCLOUD 同步軟體
COW on/off 使用時機
淘寶 nt$500 10G 網卡 <-> RN526X 實測


開箱

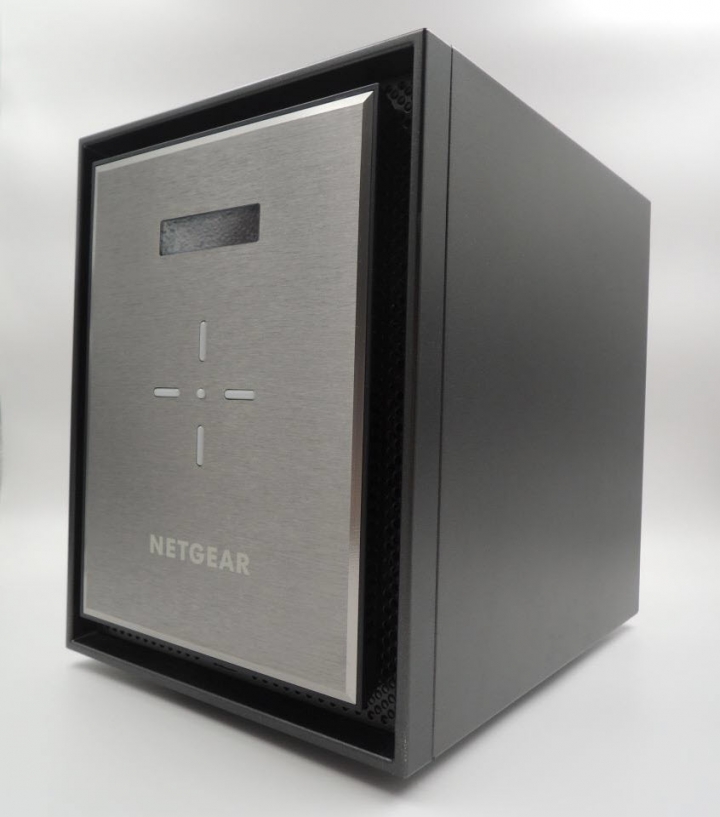

RN526X 外觀及機構採全新設計, 為全金屬機身,建議搬運時最好拿小推車以免閃到腰.
前面板為金屬質感, 並帶有 LCD 螢幕, 下方五個發光 LED bar 本身是 button.


極其方正設計, 用料及做工相當紮實.

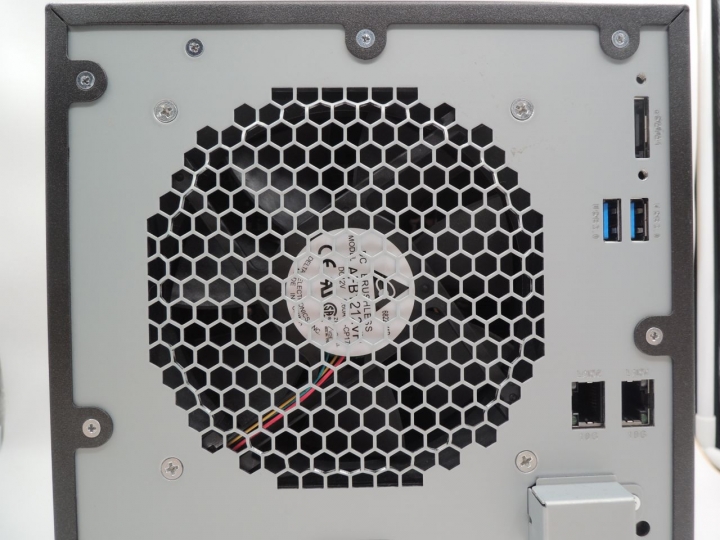

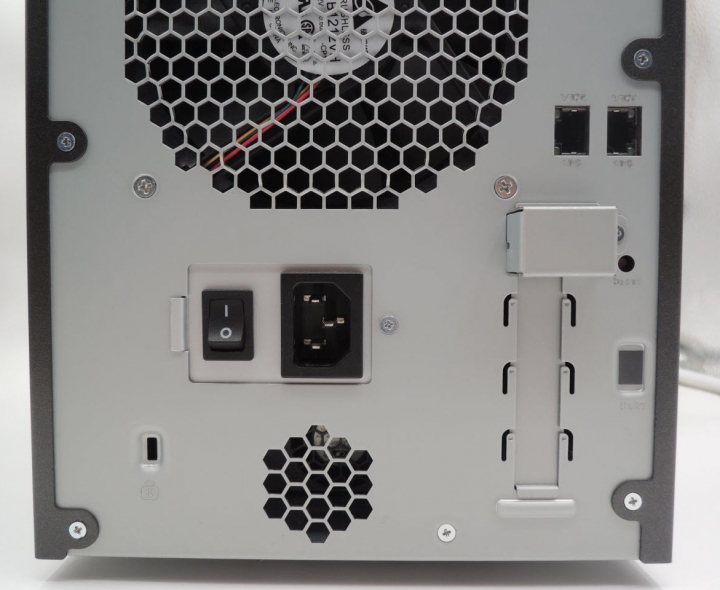

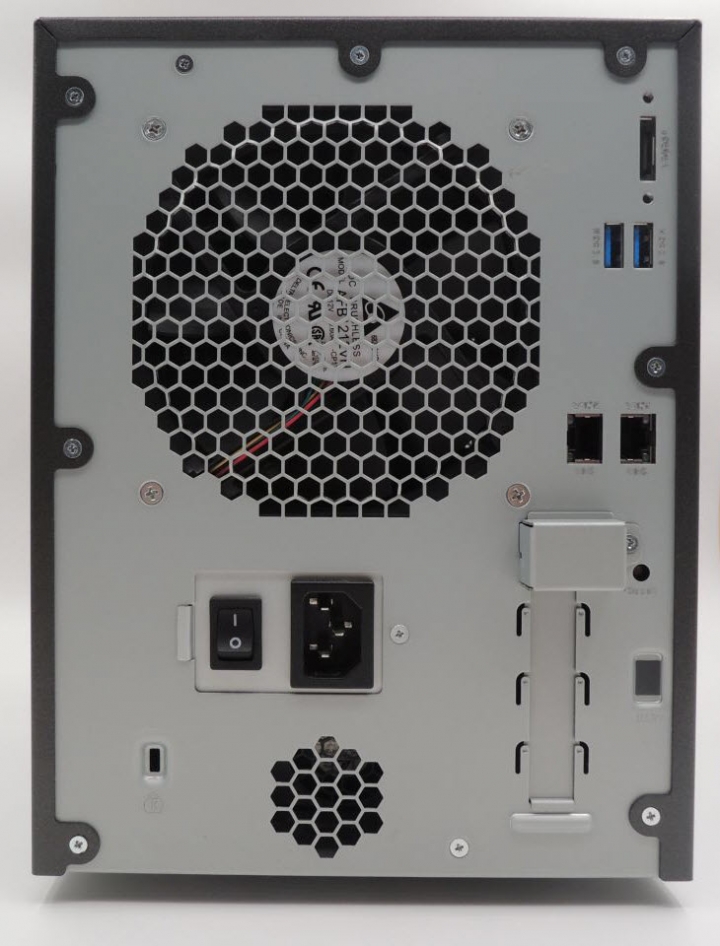

後方面板.


內置電源設計, 帶有 Kensignton lock 防盗鎖孔


大型散熱風扇

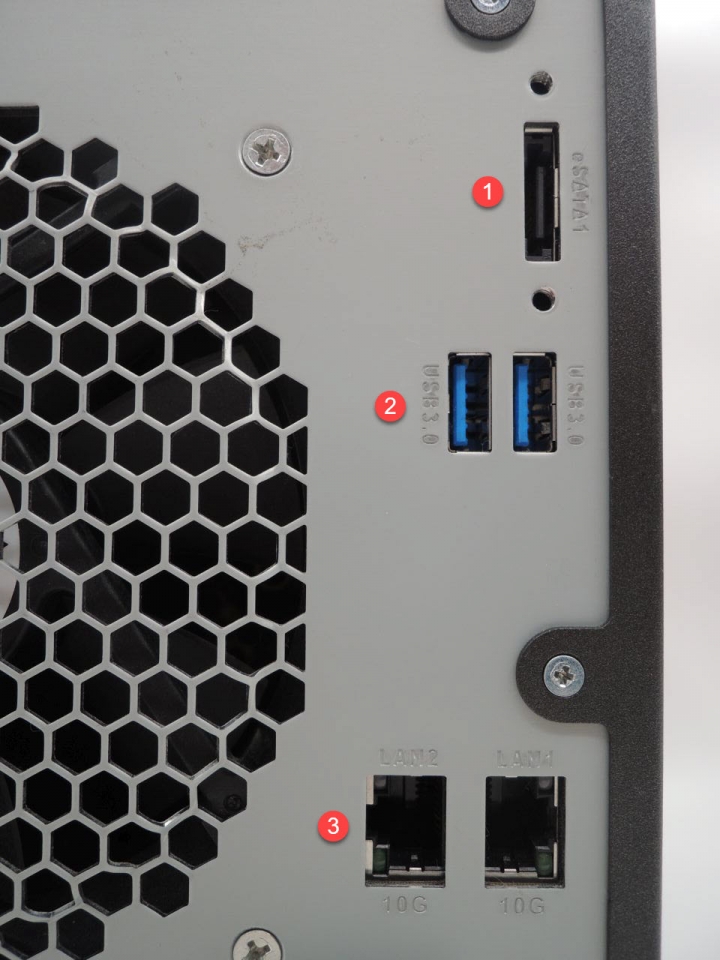

依序為 eSATA 連接 Port 用於串連擴充櫃, USB 3.0 Port*2, 10GbE 網路端口

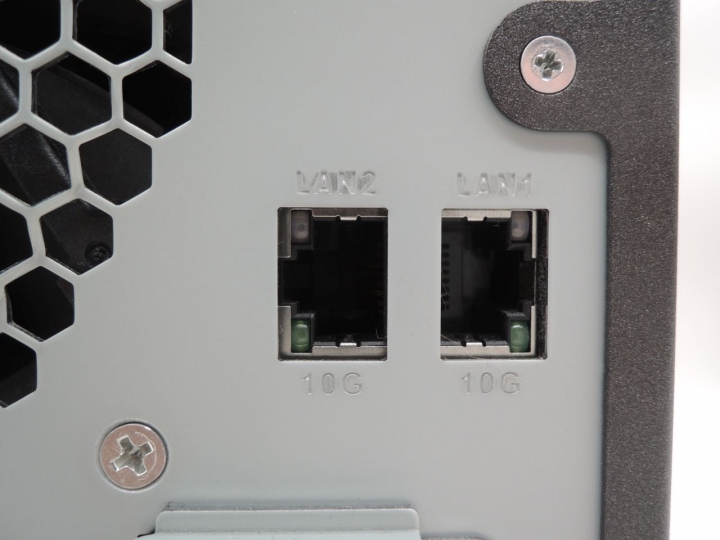

RN526X 本身就已內建 Dual 10GbE port,

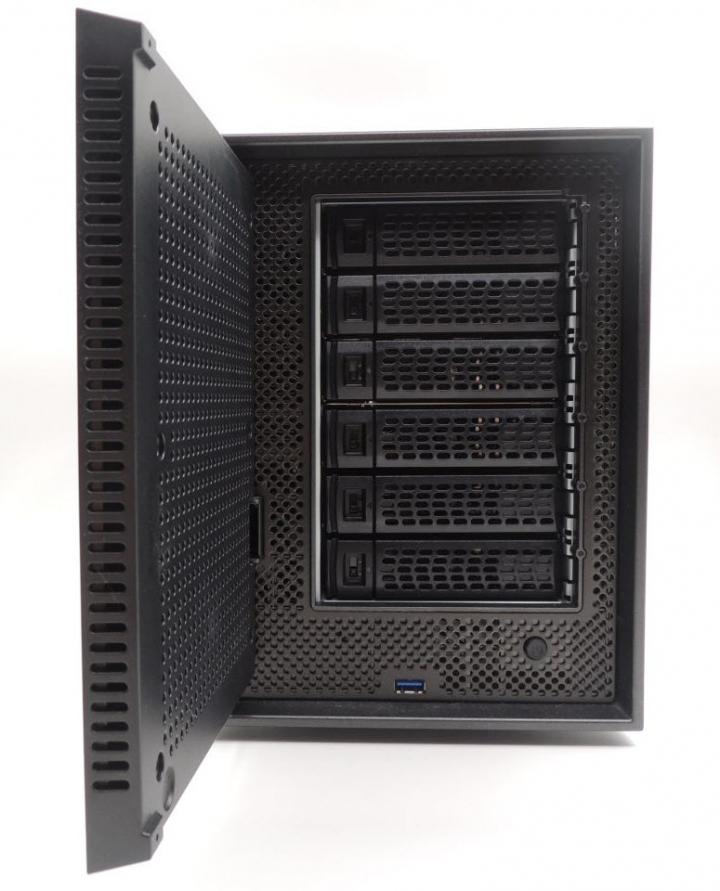

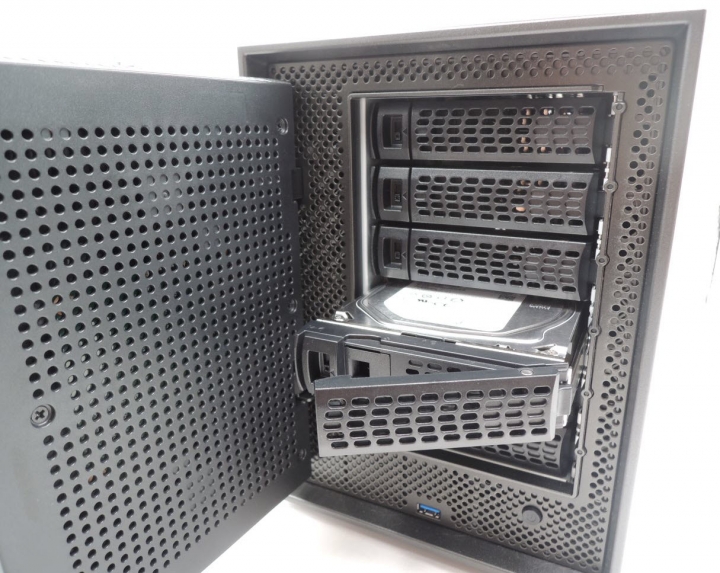

前面板打開, 滿佈的散熱孔設計, 散熱效果極佳. RN526X 為 6 Bay NAS. 可安裝六顆 SATA 硬碟.

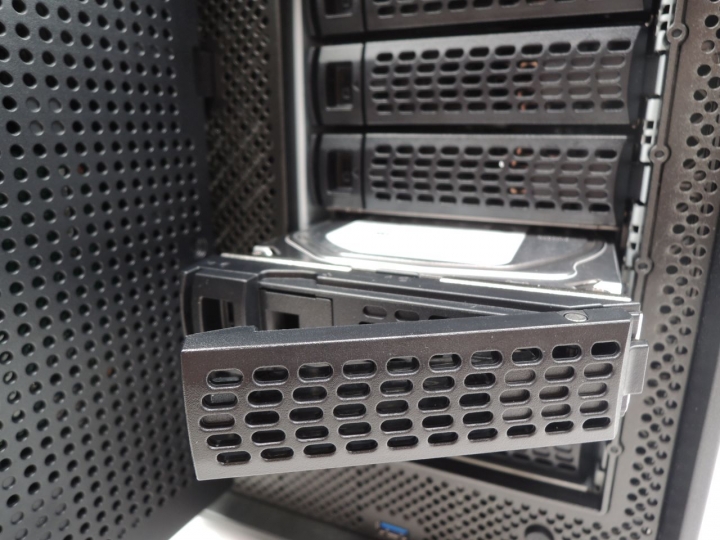

支援硬碟熱插拔

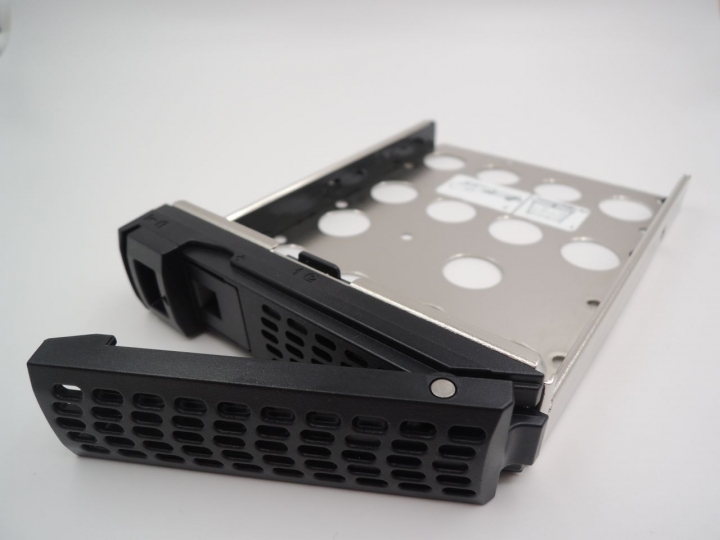

硬碟抽取匣近照

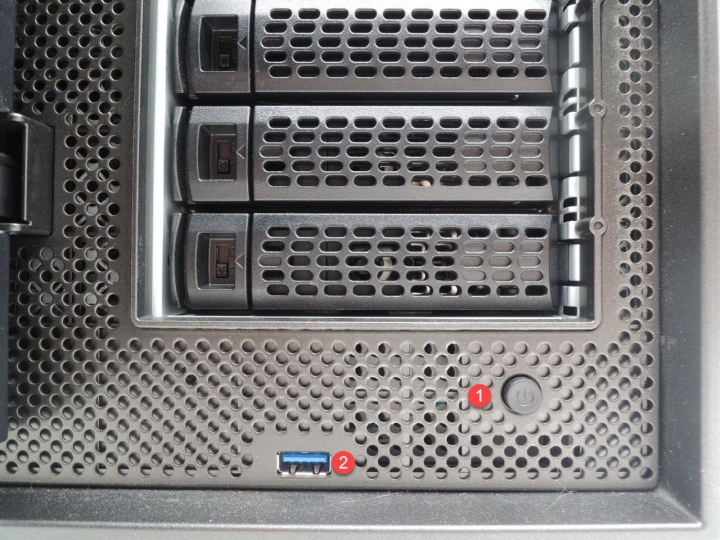

前面板下方依序為 Power button 及 USB 3.0 Port*1

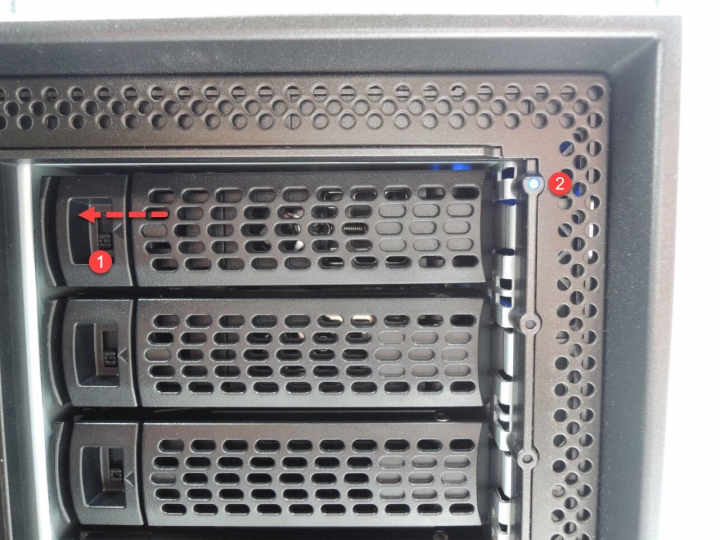

#1 為硬碟匣 Lock, 向右撥即能輕鬆插拔硬碟, #2為硬碟存取指示燈.


此款硬碟抽取匣採取免工具安裝設計.


也可以安裝 2.5" SSD/HDD, 圖示為螺絲鎖孔.

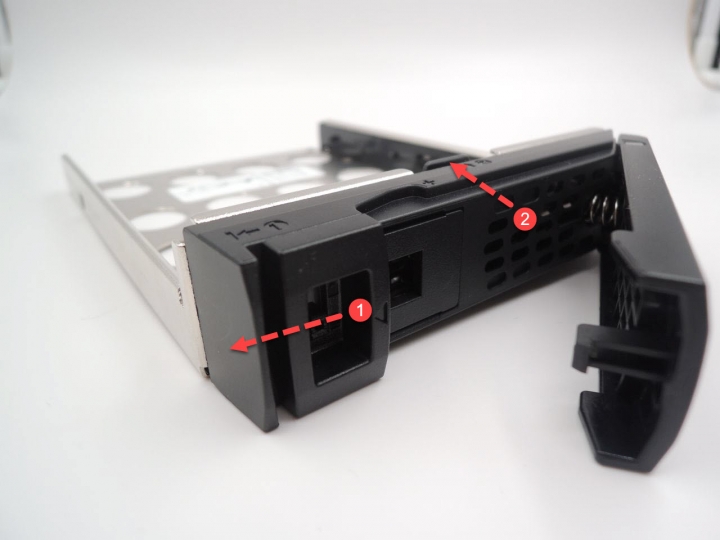

toolless 抽取匣設計很精巧, 如圖先按住#1, 再以#2 施力方向即可退出硬碟固定座.

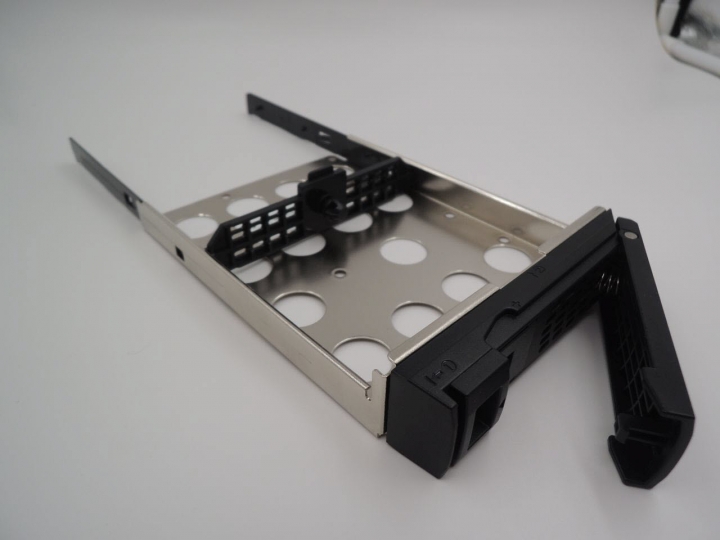

如圖所示, 即為固定座退出的照.

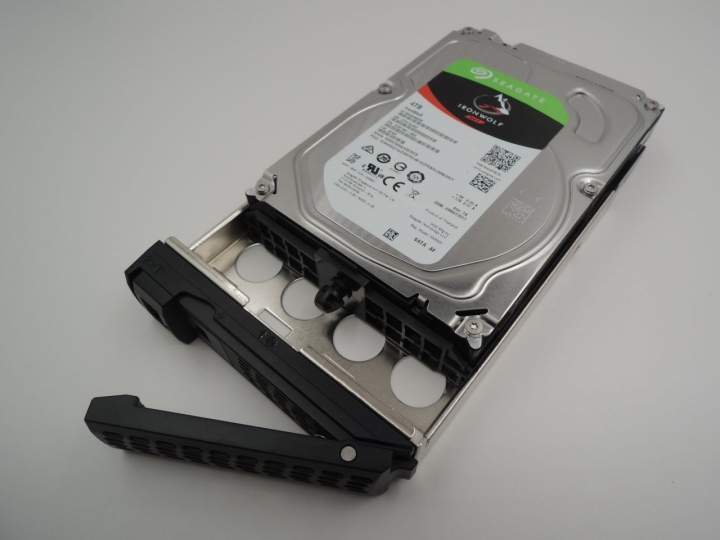

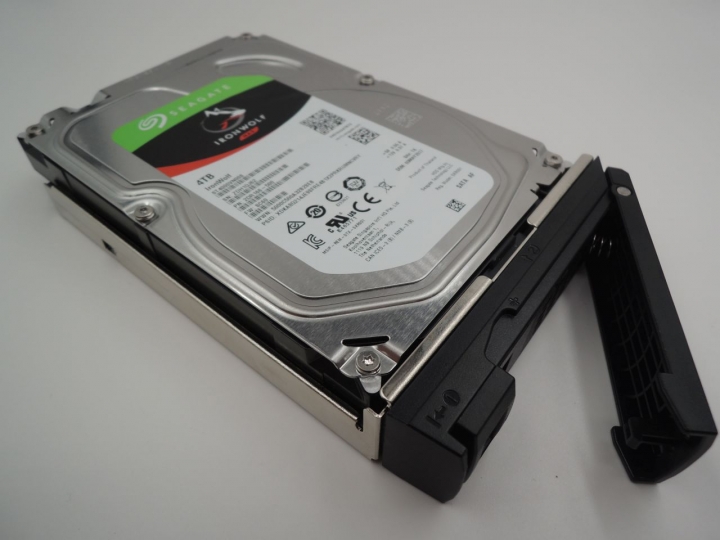

再將硬碟裝入推回即可. 由於本身有帶 lock, 硬碟可是穩穩的固定在抽取匣上.

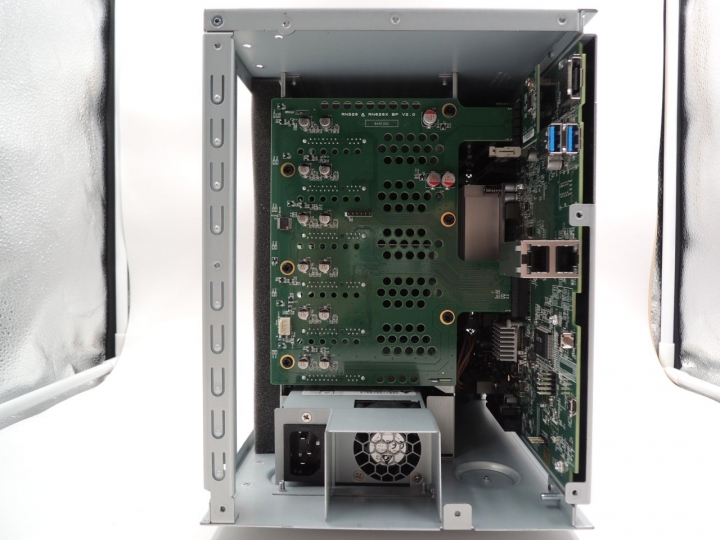

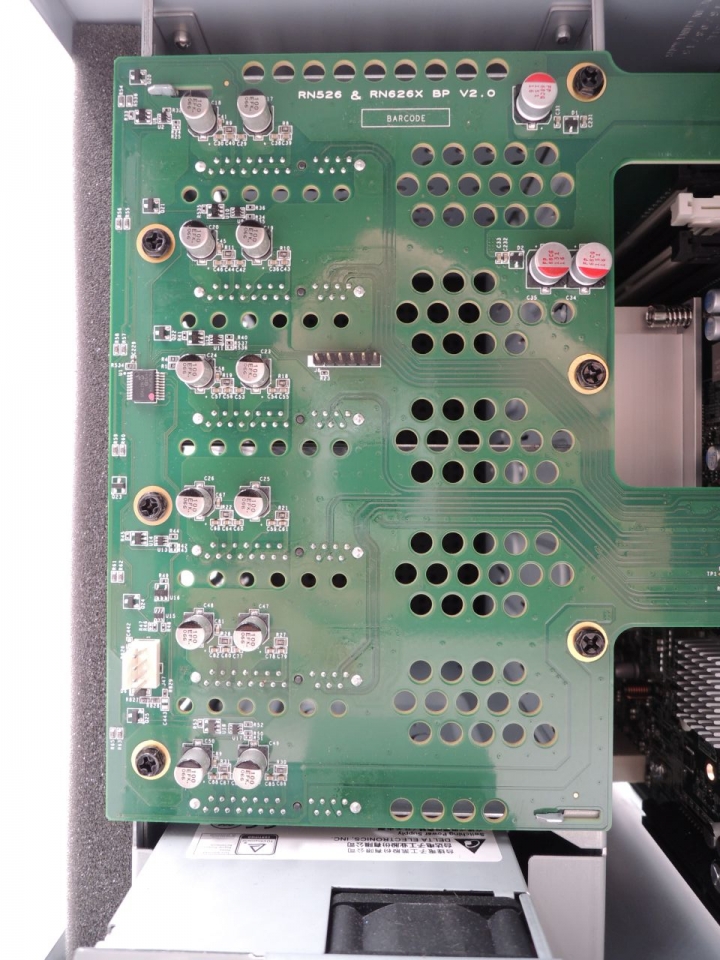

好奇心所致, 小弟還是偷偷的將機殼打開. 可以看到 backplane 背板的設計也是考慮到散熱.


上面滿佈孔洞儘可能讓熱流從後方散熱風扇排出.

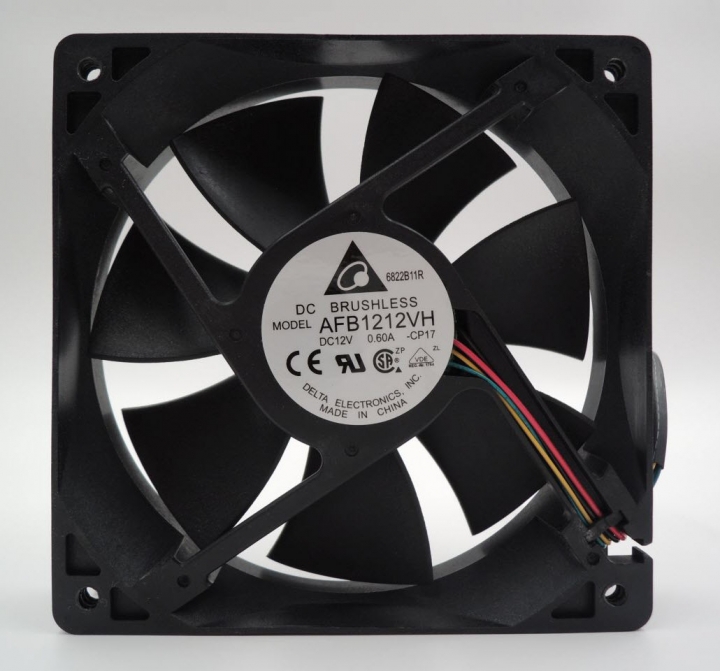

12cm*12cm 大型散熱風扇.

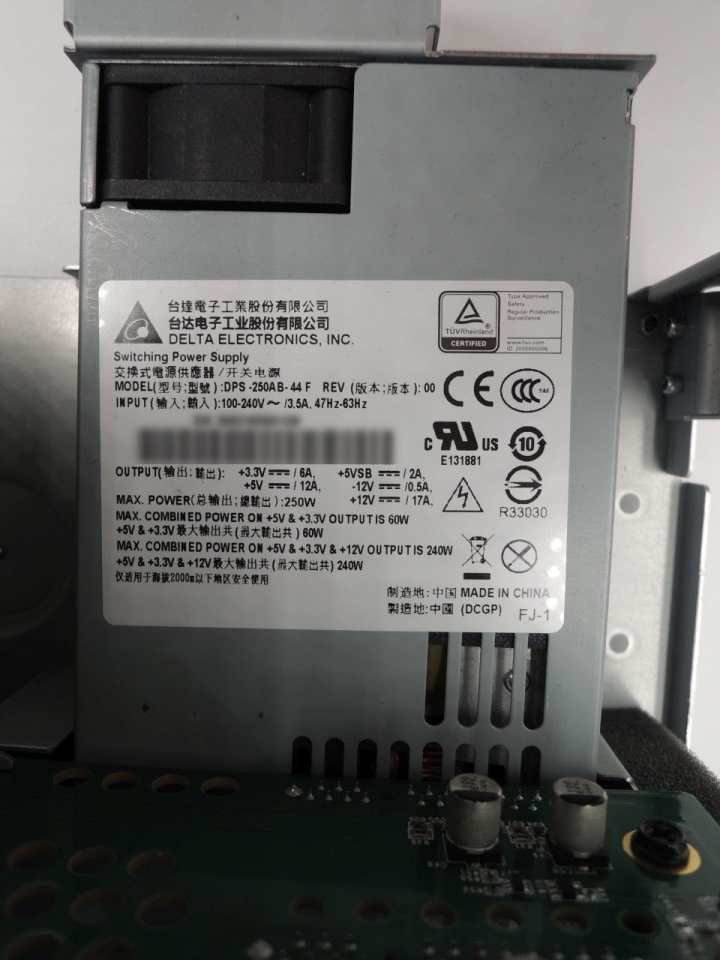

採用的是大廠台達的 250W Power Supply.

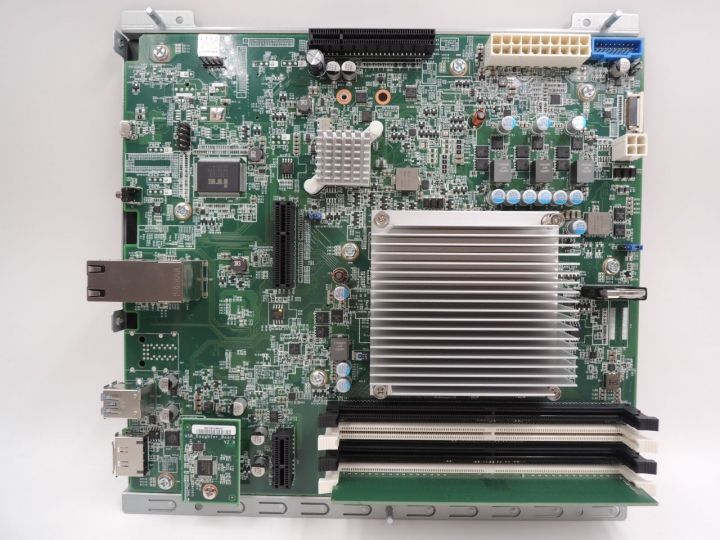

NAS 主板

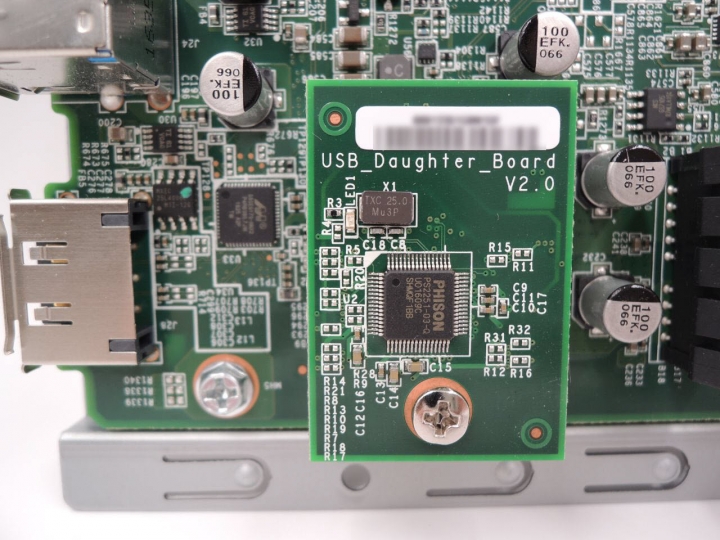

USB DOM

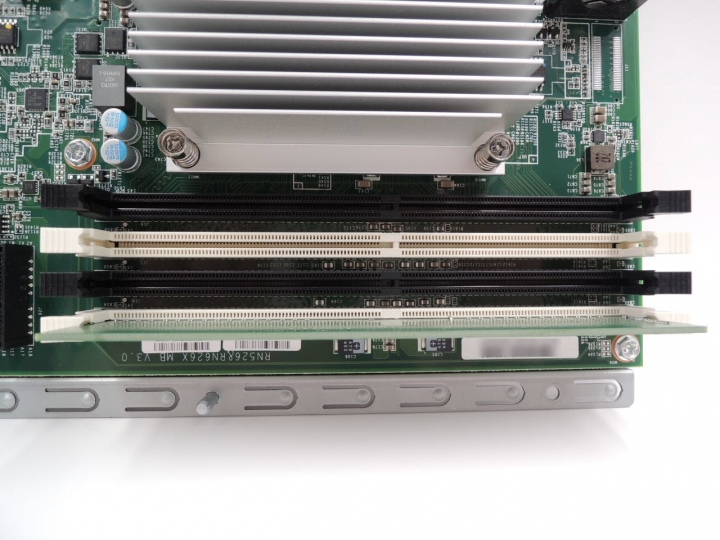

最多可插四支 DDR4 ECC RAM

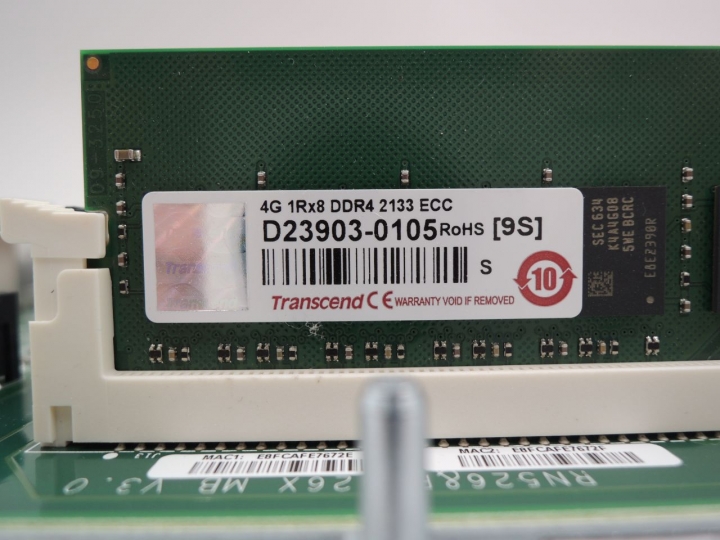

出廠時已內建創見 DDR4 2133 ECC RAM, 沒錯, 採用的是伺服器等級的 ECC RAM.


可以看出 RN526X 和 RN626X 是共板設計.

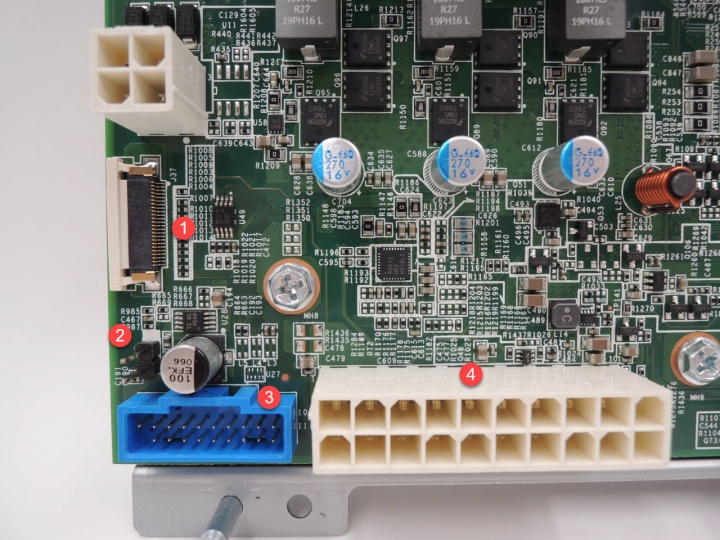

依序為前面面板I/O軟排線, 電源開關接頭, 前面板 USB 3.0 Connector, 以及 Power 電源接頭.

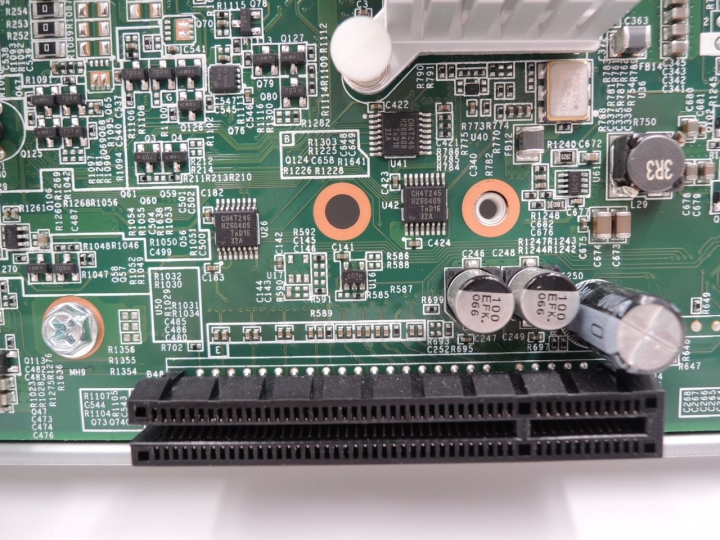

此 slot 功能未知.

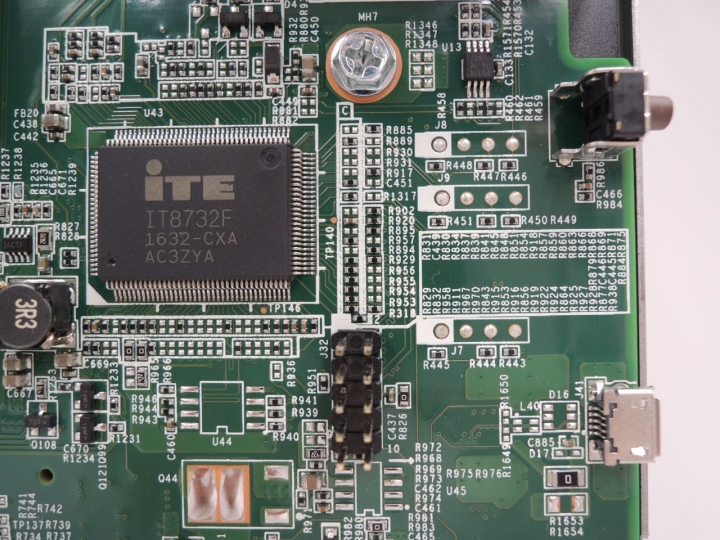

ITE IT88732F chip.

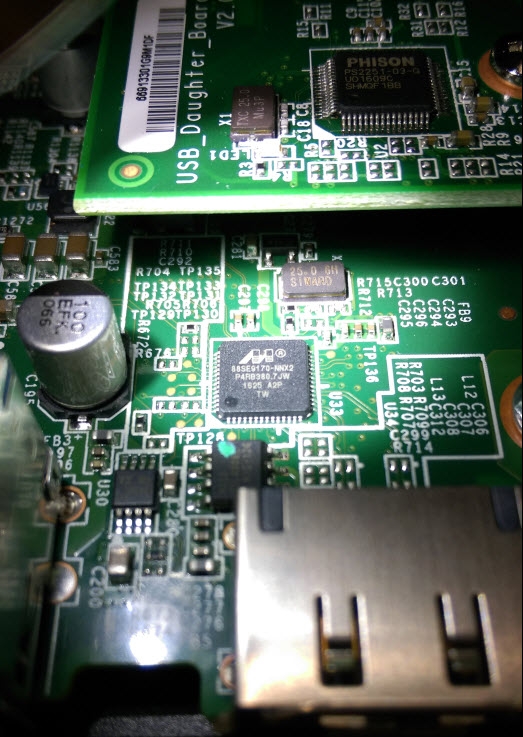

Marvell 88SE9170 chip, PCIe 2.0 to 6Gbps SATA I/O Host Controller.


ReadyNAS tool less 硬碟匣如何使用? 這裡找了一段影片供網友參考.



RN526X 規格

RN526X 採用的是 Intel 最新定位為 Server 級 CPU, Intel Pentium D-1508 CPU.

ReadyNAS RN526X 官網規格連結

*Intel D1508 Dual Core 2.2GHz Server Processor
*6 Bay NAS
*最大容量 60TB (以安裝 10TB*6顆計算).
*可擴充最大容量: 110TB (串接 Netgear EDA5000 5bay 擴充櫃)
*Dual 10GbE Port
*USB 3.0 Port *3
*內建 4GB ECC RAM, 最大可擴充至 64GB

有別於一般市售 NAS 2-3年保固, RN526X 定位為企業級 NAS, 保固長達五年.

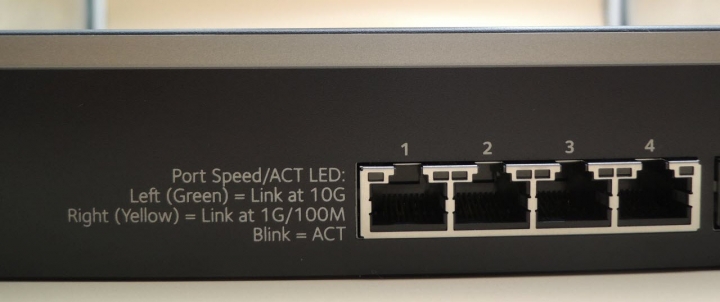

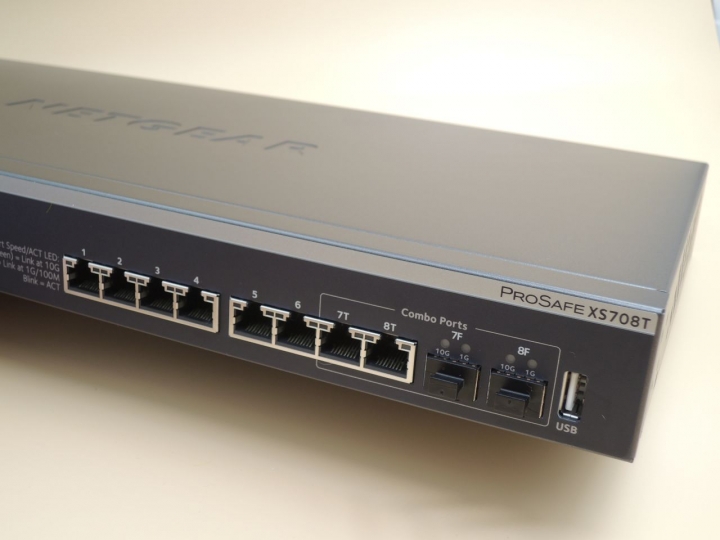

另外在搭配測試部份, 採用同廠牌的 Netgear XS708T 8 Port 10Gb 網管型交換器.




在中小企業由 100M/1G 升級至 10G 網路時, XS708T 可以做為一個很好的介接交換器, 將 10G NAS 透過 XS708T 做為串接原網路之用, 可以有效提升整體頻寬. 另外上面內建 8 個 100M/1G/10G RJ-45 Port, 其中有二個 combo port, 可以做為 (電口/光口) 兩用. 可以光纖串接其他 10G 設備.


5/5/8服務

這台 RN526X 定位為商用級 NAS, 有別於一般廠牌所提供的 2 or 3 年保固, 原廠提供的是五年保固 5*8 服務, 於台灣故障直接換新品, 快換不用等維修, 相信這對企業用戶在採購及建置上有非常大的吸引力.


福利照
有別於以往的開箱, 小貓都跑到那裡去了? 都睡著了, 還好週末寫開箱文有他們陪伴.
這裡要推薦 Seagate 硬碟, 小貓很喜歡拿來當枕頭睡. 表示它很令人安心.


滑鼠都沒有地方滑了啦!



續...
FB:VoIP電話技術交流
2017-07-08 14:45 #1
RN526X 如何保護你的重要檔案

這裡大致說明 Netgear ReadyNAS 的多重資料保護機置.

1.X-RAID: X-RAID 它是 ReadyNAS 特有的全自動 RAID 管理/升級及擴容機置, 隨著插入更多或更大容量的硬碟, 它會自動升級 RAID type 以及擴充容量, 或者於硬碟故障時換上新品, 都不需要人手動介入.

當只安裝一顆 1TB HDD 時, RAID type 為 JBOD. 可用容量為 0.9TB


插入第二顆 2TB HDD, 自動變更為 RAID1 (容許一顆硬碟損壞而不 lost data)


升級 RAID1 並完成同步.


將第一顆較低容量的 1TB 硬碟更換為 2TB HDD, 系統自動重新同步.


此時可用容量自動擴充為 1.8TB.


日後再插入第三顆 2TB 硬碟時, 系統會自動由 RAID1 變更為 RAID5, 可用容量擴充為 3.6TB(近4TB)

2.BTRFS snapshot: 在檔案系統方面採用支援快照的 BTRFS system, 快照數量無限制(依NAS磁碟可用容量而定), 可有效防制勒索病毒所帶來檔案遺失的危險.

3.BIT-ROT保護: 這部份即為大家所常說的 silent data corruption.

4.Real-time virus scan: 這部份比較特殊, 市面上一般 NAS 的掃毒是透過排程, 於固定時段才執行掃毒, 採用的是免費的 clam-av 病毒碼, 而 RN526X NAS 是即時掃毒, 當檔案被 copy 進入 NAS 時, 系統就會自動針對該檔案進行掃毒, 一發現檔案中毒會利用發出警訊, 包括傳送 email 通知管理人員. 另一個強項是, ReadyNAS 搭的是業界知名的 cyren 掃毒引擎, 此部份也是免費提供.


5.ReadyDR (ReadyNAS Data Recovery): 這就是異機及異機備援, 透過 ReadyDR 可以將異動資料由 NAS1 備份至 NAS2, 由於它是區塊層級僅傳送檔案異動的部份區塊, 所以比傳統的 file base 備份模式更快.


軟體篇

Netgear RN526X 採用的是最新的 OS6 版本 WEB UI, 舉凡所有的設定透過 browser 都能輕鬆搞定. 由於安裝上非常容易, 所以就不逐個畫面介紹了, 只列出各個功能的畫面擷圖.

初始設定只要將硬碟插入 NAS 開機, 於瀏覽器輸入 readycloud.netgear.com 就能逕行設定.


如果要離線設定也可以利用 RAIDar 程式.


一般約莫幾分鐘就能完成初始設定, 透過 X-RAID 自動規劃硬碟.


NAS dashboard, 狀態一覽無遺.


儲存空間管理: X-RAID 為預設的 RAID 模式, 若要手動設定 RAID type 可以切換為 Flat-RAID mode.


系統運行狀態, 溫度及風扇轉速, CPU/RAM 使用率...


共享資料夾及權限設定畫面. RN526X 支援 BTRFS 快照功能, 可以設定排程自動 take snapshot.


內建 web 檔案總管.


類似 dropbox 快速分享檔案目錄連結功能


同樣支援 iSCSI, RN526X 可是通過 VMWARE 相容性認證.


可以 by user or group 設定共享權限.


RN526X 內建 Dual 10GbE 網卡.


ReadyNAS 同樣支援 3rd party 套件. 例如 SQL資料庫, Transmission下載套件...


支援 dropbox, google drive... 等公有雲檔案同步功能,


多樣的備份功能, 支援本機<->本機, 本機<->遠端, ReadyDR 快照複寫備份(共享資料夾 or ISCSI LUN)


RN526X 支援的備份協定相當多, 包括 CIFS/FTP/NFS/rsync/ssh 等各種通訊協定.


支援 Mac Time Machine 備份功能.


透過 NAS 上的 USB 3.0 Port, 可以快速將手機或是相機記憶卡匯入 NAS.


有新版 firmware 自動通知更新.



以上大略介紹 RN526X 的各個功能, 功能性足以應付家用及企業所需. 當然 10G 網路拿來家用是高階了些, Home User 可以考慮採用 RN422 or RN424 的機型, 所提供的功能和 RN526X 相仿, 最大差別為採用 gigabit LAN, 於一般家用已相當足夠.
