有會電子電系的人嗎？想自製LED尾燈！

如題，我的車是二代勁戰化油版的，尾燈是一般的燈泡，想自己搞一個LED的尾燈，剛剛下班去晃了一下電子材料，可是不知道要怎麼買，怎麼接？
板子有很多大小，我可以買大再自己裁小嗎？裁有什麼限制嗎？可以一片裁成兩片用嗎？我看到的板子有綠的還有土黃的，是哪裡不一樣？

燈泡又要怎麼看亮度還是？圓的有分大小，越大越亮嗎？？感覺好像不是醬，還有方形的跟食人魚，到底差在哪？
裁好大小形狀的板子，擺好要的LED位置焊好，醬就通了嗎？好像不是誒！所以要怎麼焊才有互通，最後的正負點的點是有一定的地方嗎？在哪？有需要加電阻還是什麼東西嗎？？加在哪裡？作用是什麼？

還請知道的大大幫忙不是讀相關科系但又想亂搞的我解惑一下！謝謝！！

2016-11-03 19:30 #1

文章關鍵字

s9011015

77分

2樓

s9011015

個人積分：77分

文章編號：62257519

買現成的燈條會比較省事，
Led燈泡是有規格的，
要算每個燈泡的瓦數再來配你燈泡的數量，
如果太少就會高負載燒掉，
這時候需要降壓或定流器搭配。

板子是要看需要的間距多少，只是個導通方便
施工的作用，單用電線也可以，但不美觀也危險。

再來就是看你要串連或並聯，接法會不一樣。

skg

70分

3樓

skg

個人積分：70分

文章編號：62257573

3388543 wrote:
如題，我的車是二代...(恕刪)

抱歉!不是打擊你,非電系且完全無觀念的最好別自組.

有現成品可購買應用.

除非你是想要學習這方面的知識.

或是簡化一點的,買LED光條來應用.(一般LED光條本身可直接使用於12v的車種)

借用一下網拍的圖片(這是煞車用LED燈泡)

年紀大了，全身都出毛病…

Lavender Coffee

5933分

4樓

Lavender Coffee

個人積分：5933分

文章編號：62258180

3388543 wrote:
如題，我的車是二代勁...(恕刪)

網路上一堆教學文

先看看再來說

直接求教學文??????

材料&工具買完

也夠買成品 2.5~4.5顆 T10 5晶燈泡.....

除非你想一直玩下去......要不然這成本效益太低了

3388543

12分

樓主

3388543

個人積分：12分

文章編號：62258582

Lavender Coffee wrote:
網路上一堆教學文先看...(恕刪)

哈，網路教學文當然爬過啦，可是沒有基本電學的我根本看不懂教學的電路圖是在畫什麼，還有多加的二極體還電阻是為什麼加在那裡，加的作用是什麼？
所以才會發文來請教啦！

@潛水夫@

13286分

6樓

@潛水夫@

個人積分：13286分

文章編號：62259855

LED的規格很複雜，電壓電流輝度外型…太多太多組合方式。

又要考慮放置體積，小燈要多亮，煞車燈又要多亮，不足亮與過亮都是問題。

計算好的連限流電阻都免了，計算不好的亮沒幾秒就死給你看。

非本科系，不建議你玩，真有興趣，基本電學讀一讀，基本上才有玩的基礎。

結論。。買一個比較快。

ccafju

28分

7樓

ccafju

個人積分：28分

文章編號：62259931

我本身是電子科的
也是買現成回家裝
因為沒時間慢慢焊接

skg

70分

8樓

skg

個人積分：70分

文章編號：62260026

3388543 wrote:
哈，網路教學文當然...(恕刪)

電阻功能是調整適用電壓電流,二極體是調整適用電壓,LED本身也是一種二極體,規格又有很多種.想要自己搞一顆就要先設定要多少顆LED,使用的LED本身屬於哪種電器規格?要全串?全並?串併齊用?多少串'多少並?再就配合已訂下的串併模式計算降壓(限流)電阻需要用多大的電阻值?耐用功率要用多大?還是要用恆壓恆流電路來供給LED?

我到是在幾十年前搞過一組直接插AC110V的LED模組,不怎麼實用,只是喜歡玩一下而已.做好後就硬是把整組給玩到燒毀了.(全串模式,然後一顆一顆的剪除串接,到燒爆為止.)

現在都直接買現成品來用,懶得再慢慢搞了.

年紀大了，全身都出毛病…

四處看看

172分

9樓

四處看看

個人積分：172分

文章編號：62260229

開大燈時

煞車時

68顆LED

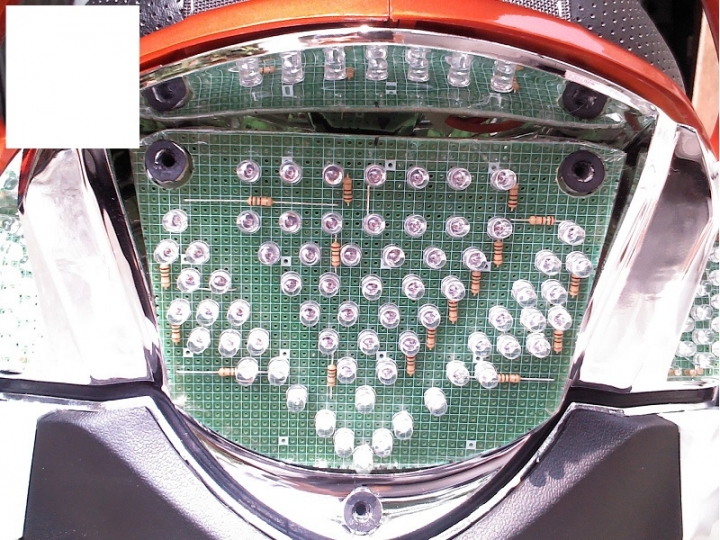

這是我自己做的，68顆LED

1.先用紙板裁成可以裝入燈殼的大小，才知道如何固定及可焊接多少顆LED
2.基板選綠色的，裁切時才不會裂開，基板裁成紙板的形狀及大小，我用剪鐵片的剪刀剪基板
3.LED以四顆為一組，正負串聯再串150歐姆的電阻 (頭)電阻－正負－正負－正負－正負(尾)
4.每一組的電阻(頭)接在一起，每一組的負(尾)接在一起，
5.每一組的電阻(頭)接在一起，接接煞車點
6.每一組的電阻(頭)接在一起，再申3W50歐姆的電阻開燈的點

接煞車點<　－－－－｜
　　　　　　　　　　｜－－－電阻－正負－正負－正負－正負－｜－>接負
接開燈點<3W50歐姆－｜－－－電阻－正負－正負－正負－正負－｜

3618

3565分

10樓

3618

個人積分：3565分

文章編號：62260602

3388543 wrote:
如題，我的車是二代...(恕刪)

樓主要研究電學
很好

但要改裝後燈變為led
非常不好

尤其是那種幾十顆裝的
更是要不得

切切提醒你
別做爽己害人的事

有好好學過電子的人應該知道
led原本被發明是要用於工業設備當警示燈號
不是要拿來當照明設備
更不可用來照射人類和生物的眼睛

一些無良商人無限放大led的某些特點
竟將之用於車輛的大燈和小燈後燈
最低劣的做法就是讓led直射出去
造成周邊所有人類和生物眼睛的痛楚
也成為日積月累的民怨

切記
別做爽己害人的事
