來手工打造一台磨豆機吧! (2014-1-9更新)

一台好的電動咖啡磨豆機
動輒上萬塊,甚至上好幾萬塊,更貴的都有
小弟常在想:『一分錢真是一分貨嗎?』
亦或只是自我感覺良好的 『品牌迷思』而已?

貴三三的磨豆機,貴在哪裏,真的貴的有價值嗎?
似乎也很少有文章做 『不同價位磨豆機,做出的咖啡品質盲測』

華府小書僮上次改了一台義式咖啡機,po上來被打的鼻青臉腫
這次又手癢,想自己手工打造一台磨豆機
不知這個點子是否可行?

開工前,想先集思廣益一個課題:『一部好磨豆機應該具備的條件
請版上大人多多提供建議,或是有國內外資料可供參考,也請分享,先謝過!


目前手上有的幾台磨豆機
小飛鷹300au


小富士平刀、鬼齒


Quamar M80


901N







------------------- (2013-12-17更新) --------------------

集版友們的使用經驗及討論心得後
再加上幾位大大專業的分析
小弟的信心已經面臨崩潰邊緣…

馬力問題? 轉速問題? 扭力問題?
刀盤? 校正? 過篩?......
等待解決的問題一大堆!像山一樣擋在面前…

不過,既然決定想做的事,就不再退縮!
決定了,小飛鷹就是你,出來吧!


搞錯了,不是這隻



出來吧…小飛鷹300au



第一件事 拆




陳年老粉不少

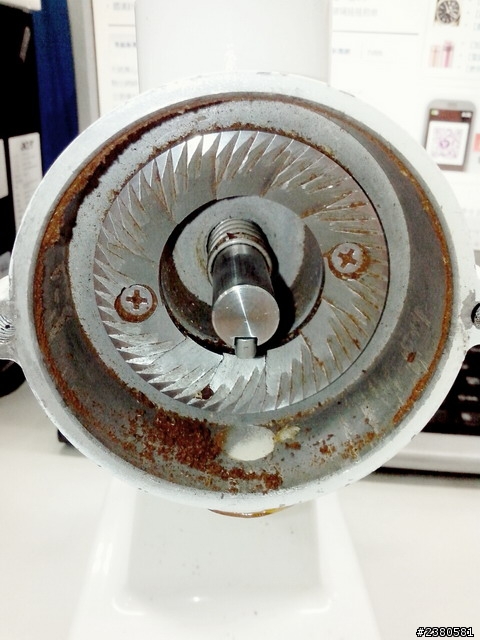

研磨室內部

不少卡粉的死角

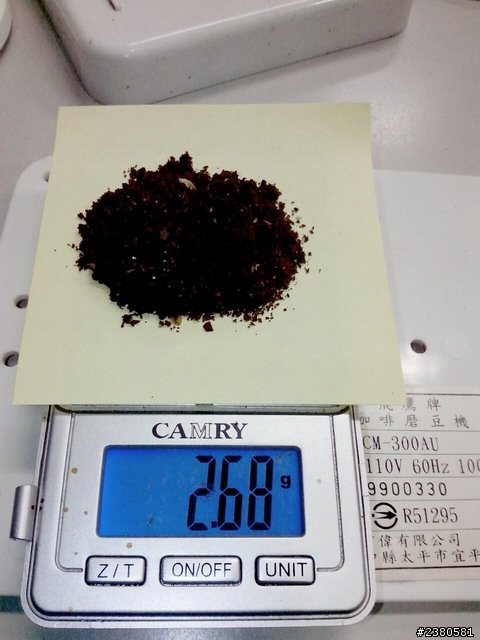

老粉收集秤重一下

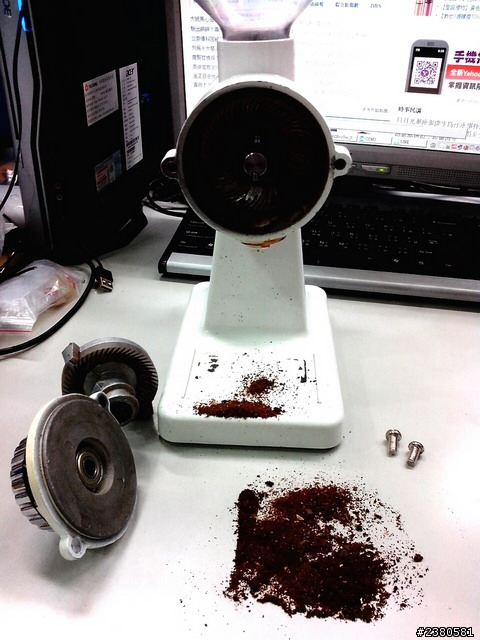

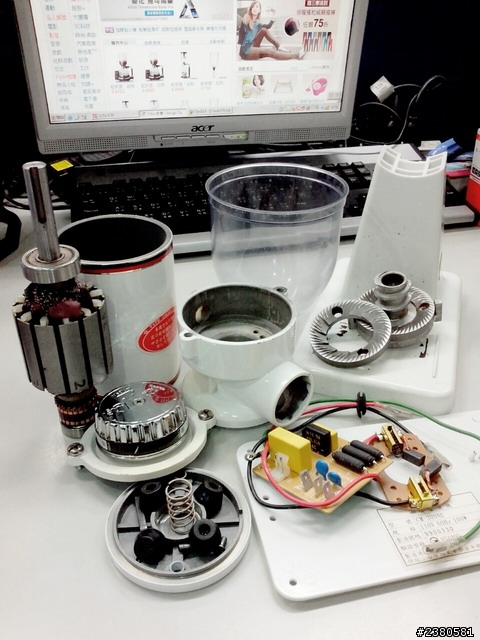

完全拆解

拆成小零件,好好研究一下

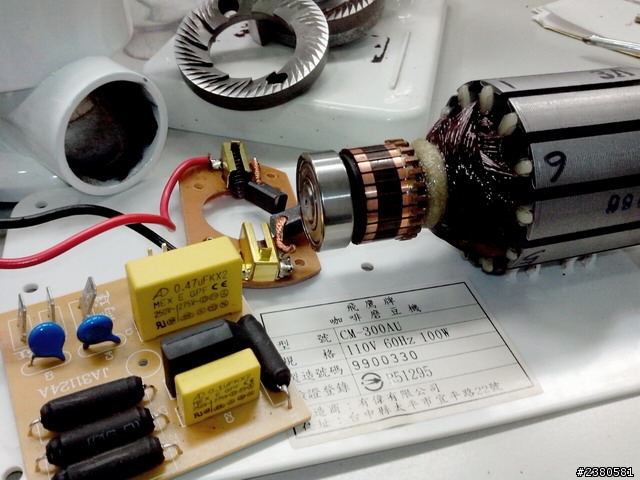

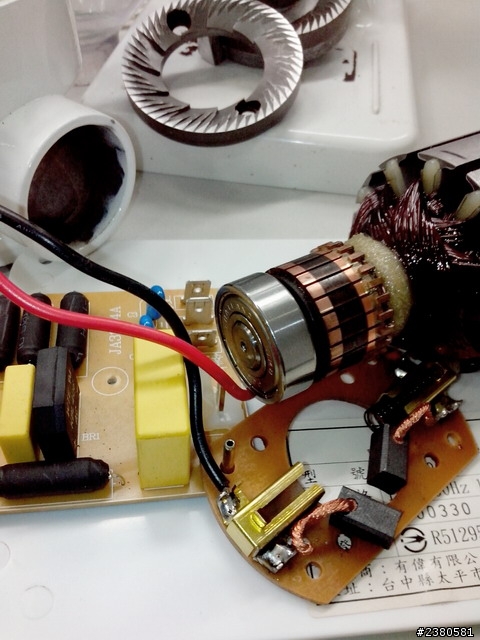

動力部份



整流器、碳刷、轉子電樞

它的確是『直流馬達』直接驅動沒錯


接下來進度
1.找出堆積殘粉的原因
2.找出造成精度差的地方
3.尋找馬達的解決方案
4.找新刀盤或刀盤修改
5.磨豆機主架構精確度重做

** ** ** ** ** ** ** ** **




------------------- (2014-1-7更新) --------------------

時光快速飛逝,不知不覺跨了一年
終於有一點東西出來了


登登… 準備出場








搞什麼鬼,不是長一個樣嗎?



再一張



好像還是一樣



跟同事商借一台原版小飛鷹300AU,來對照一下





正面看看





屁股也…… 加減看





再轉回側面拍特寫




有感覺不同了嗎?


好吧! 沒什麼感覺很正常
改好後,放在辨公室一個多星期,好像也沒人發現哪裏不一樣!
還好喝完咖啡,會問:『最近換豆子哦。』



不囉唆,直接拆

先來檢查殘粉

------------------- 殘粉、老粉 分隔線 --------------------


先開原廠小飛鷹300AU(買1年多,沒清過,什麼豆子都磨)

嗯!一層厚厚的 陳年咖啡粉

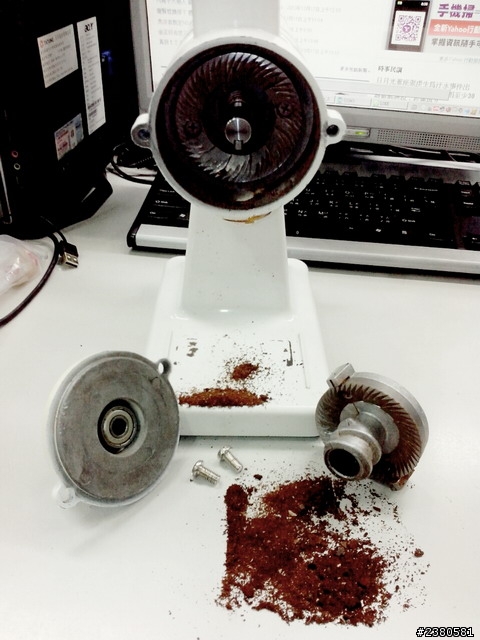

看一下研磨室內部




老粉不少



全部清一清



乾乾淨淨,看起來舒服多了



老粉收集一下過磅






珠寶秤(100g/0.01g) 秤到2.58g



這個機主很認真泡咖啡,注重新鮮度 現磨現泡
只是每次磨豆,磨豆機都會自動加一些陳年老粉
這樣不知是不是算增加層次感?



換拆改完的小飛鷹 (機齡約5年,距最近一次清研磨室,大約磨過兩磅中淺培豆子)

開研磨室








---------------- 馬達轉速測量 分隔線 ----------------

直接打開調整粗細旋鈕,鑽一個洞到馬達軸心,連動一根小軸心到轉速計上
一手要拿穩轉速計,一手要拿穩相機
手抖的厲害,拍出來照片品質沒很好,加減看看!



實測原廠小飛鷹空載轉速,大約 2300rpm~2400rpm 之間




轉到研磨刻度2,接近義式研磨細度
咖啡豆研磨時,原廠小飛鷹轉速約 980rpm





有時候變成 1550rpm





後來又變成 1000rpm




豆子磨完後,變成接近2400轉





換了馬達後的小飛鷹
使用24伏6安培供電時,空轉轉速約在450rpm





研磨時,轉速約 360rpm





使用36伏4.5安培供電時,空轉轉速約在640rpm





研磨時轉速大約是500rpm






---------------- 以下是磨豆機改善細節 ----------------




此次改造,外觀差異不大,但是內部做了不少處理
接下來分幾個部份說明
分別討論 刀盤、殘粉改善、刻度微調
以及兩個大工程:動力及精度校正



---------------- 刀盤處理 ----------------


這圖是原廠小飛鷹刀盤,依原廠說法是cnc銑出來的鋼刀,刀口比較鋒利
有別於一般小飛馬或 Nice Cut Mill 的鍛造刀盤
只可惜這刀盤,cnc銑完後沒再細部處理
刀刃部位有很多捲起(如下圖紅圈處),以致不能真正發揮鋼刀的銳利度




五年多前,這台小飛鷹入手的第一天
我就對這個捲捲的刀刃,極度不爽
就像新買來的水果刀,刀刃如果捲捲的,誰相信這把刀會多利
立馬操起電磨機,每個刃口一一的開光磨利
下圖左邊紅圈看到的刃口白白的部份,雖然看起來像狗啃的不一致
但是,那不只是把卷邊磨掉而已,是磨到快割手的利度




這個刀盤還有一個致命傷
就是盤面不夠平整,且刀盤最外圍溝痕太深
這會使得磨出來的粉,不均勻也不夠細(粗粉會從溝痕直接出去)
以致要應付義式的研磨細度,會不夠力
下圖右邊藍框裏面的三角型,同個三角型,顏色內外有差
常磨到的部份變比較亮,可見原本兩刀盤面平行度不是很好
這次整副刀盤,拿去請磨床師父磨掉0.65mm,把刀盤的外圍溝痕修淺,同時校正平面
現在整個刀盤研磨面變比較平整,外圍溝痕也比較淺,可以磨出很細的粉
下圖左邊是重新磨過的刀盤
可以看到左邊刀盤紅框圍住的三角部份,每個三角顏色都很均勻






---------------- 更準確的調整細度 ----------------


五年前,我是用這台小飛鷹磨義式
我要的細度,通常不會有剛好相對的刻度
而且,常會原本流太快,只調一點就變成流太慢
後來索性在原本的刻度指標上貼了這個小紙條
發現可以微調的滿準的
除非開研磨室,否則刻度印象中好像也沒跑掉過

下圖中,旋扭往左轉就是變粗,往右轉變細
圖中“卡抽”、“卡幼”方向標錯了
研磨細度就看下面數字對到上面哪個數字
例如下圖中,下面4對到上面7,表示研磨度4.7
用了很多年,還不錯!






---------------- 動力改造 ----------------

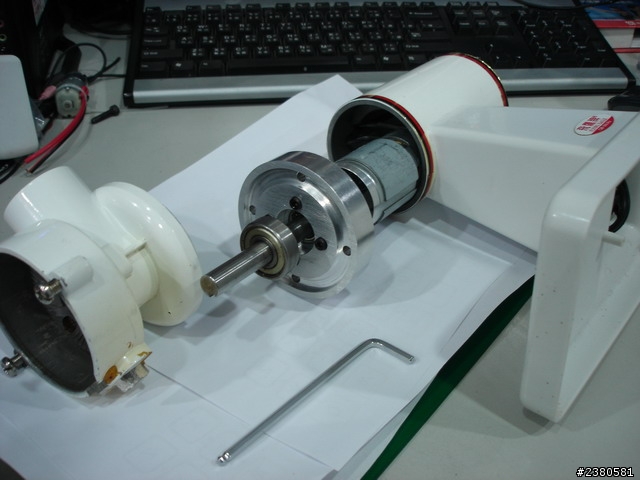

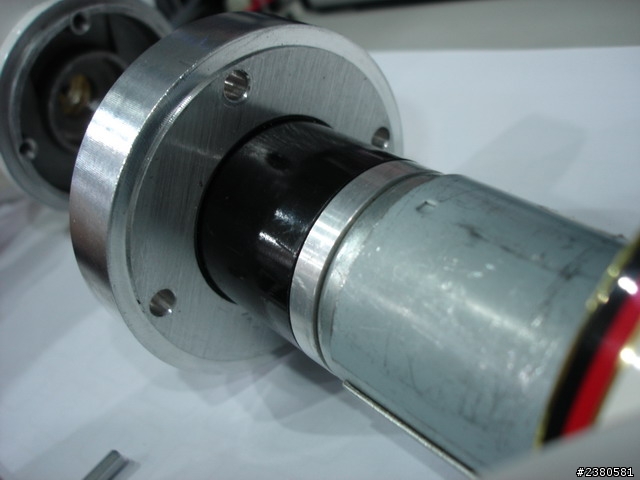

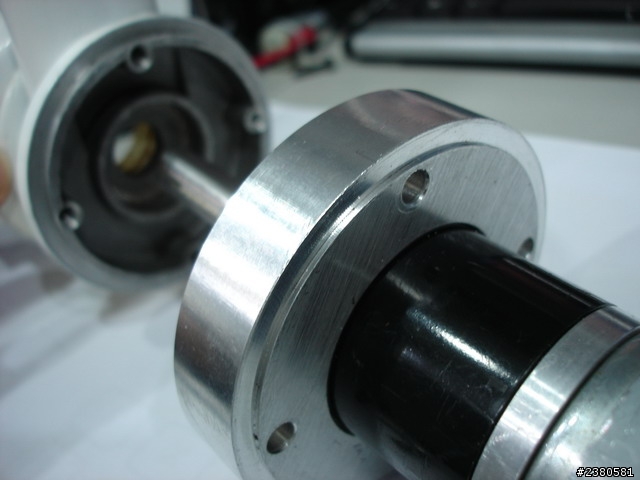

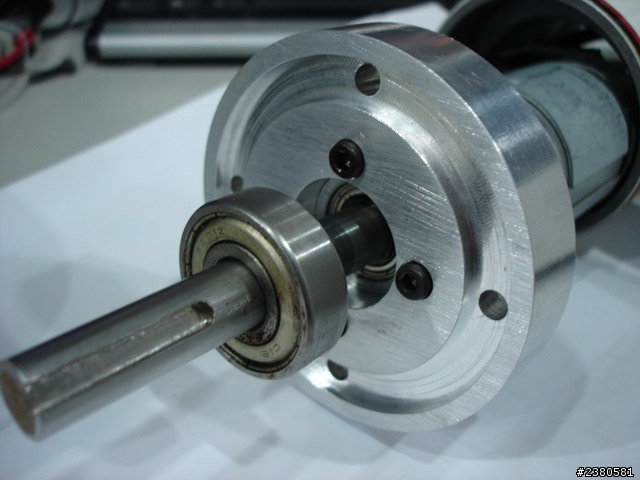

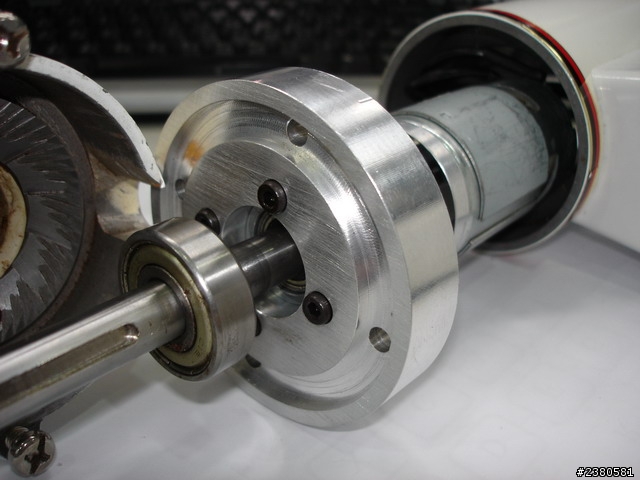

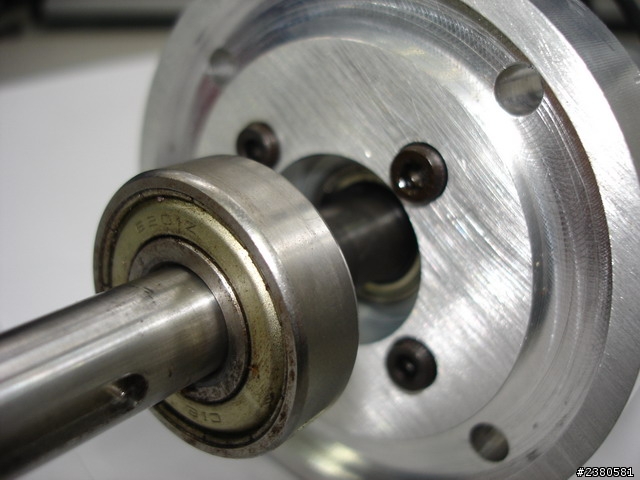

馬達與減速器










對我來說,電磨第一要件:殘粉少,好清理
第二,細粉少,不過我不確定什麼樣的特性可以減少細粉產生
第三,轉速慢
第四,無段粗細調整,或是像Baratza較高階的機種雖然有段,但每一段差異極小
第五,材質堅固耐用

絕對不能出現的情形:像900N那種,調粗細後再調回來,同刻度磨出來的結果不同
挖~ 華兄的標題 還真驚人

本來以為進來會已經看到 華兄打造好的磨豆機

我在猜手工打造可能會比較像 HG One 那種東西

大概華兄可以作一個像是 HG one但是可以電動的~?

colinwen wrote:
挖~ 華兄的標題 還...(恕刪)


亂下標題...沒東西... 建議標題改一下,加上 [計畫]或[討論]


感覺最後會出來怪物...
營業用與家用的想法有些會很不一樣。

最近看了幾台義式磨豆機,包括算貴的,粉都會擠在出口,
「殘粉少,好清理」在營業用途似乎不是很介意,但家用一
天只泡個幾杯的,顯然就相對重要。

手沖用途的相對好一些,進出比例一般都還可以。價錢多數
也在可接受範圍,一萬多的就少有人嫌。
colinwen wrote:
大概華兄可以作一個像是 HG one但是可以電動的~?...(恕刪)

我還真的看過有位老闆把HG-one改電動


we543543 wrote:
「殘粉少,好清理」在營業用途似乎不是很介意,但家用一
天只泡個幾杯的,顯然就相對重要...(恕刪)

對啊
店裡用量大,所以還會有分量器這種設計
殘粉反正會被新粉推出來,大不了消耗幾克豆子就好
但是家裡用的話,殘粉問題就很惱人,尤其對我這個用慣手搖的人來說


不知道華府兄是想做錐刀還是平刀?
在刀盤位置的調校上(兩個刀盤的圓心要在同一軸線上)
對機器來說,錐刀與平刀不知道有沒有差別
而且我一直覺得錐刀的圓並非真圓,手搖錐刀的刀盤調校一直都讓我很頭痛
最近在整理古磨的時候也在苦思DIY磨豆機的可能性

平刀要做成手磨
沒有離心力,進豆跟出粉都會是問題
有難度

錐刀就交地心引力
相對難度應該比較低

Yiyans wrote:
最近在整理古磨的時候...(恕刪)

平刀做成45度進豆跟出粉就沒問題了(地心引力)。
Yiyans wrote:
最近在整理古磨的時候...(恕刪)

前陣子就有版友DIY 68mm錐刀手磨
http://www.mobile01.com/topicdetail.php?f=640&t=3247963&p=4#43843984
不知道這位版友的刀盤是買哪一家的,磨豆速率如何
我手上的PHAROS也是68mm錐刀,是義大利italmill的刀盤
磨14g豆子轉26到28圈就磨完了,但細粉很多

italmill的網站上可以看到他供應很多知名磨豆機廠商刀盤
但即使相同內外徑,code卻不見得相同
也許刀盤不同會是細粉多少的主因之一

我想以華府兄的等級和文章內容,應該是想做電磨吧
